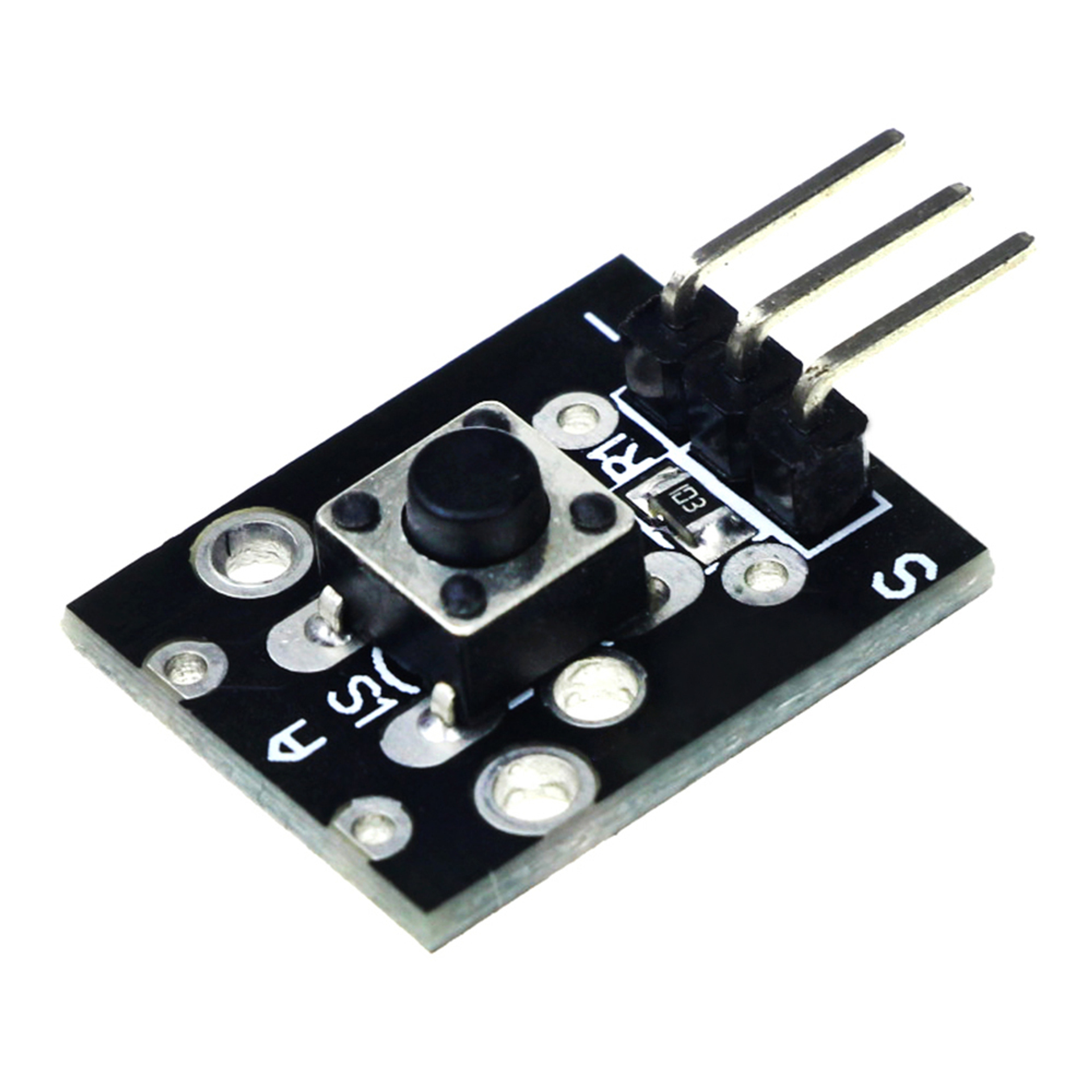

BUTTON (KY-004)

Модуль кнопочного переключателя используется для создания интерфейсов с кнопками, которые могут быть использованы для управления различными устройствами и ввода данных. Он является простым и удобным для интеграции с платформой Arduino.

Продукты

Модуль кнопочного переключателя включает в себя механический переключатель, который замыкает или размыкает цепь при нажатии кнопки. Выходной сигнал может быть использован для управления светодиодами или другими устройствами.

Технические параметры

• Напряжение питания: 3.3V или 5V
• Рабочий ток: <10mA
• Выходной сигнал: цифровой (HIGH или LOW)

Примечания по использованию

1. Убедитесь, что модуль правильно закреплен и кнопка работает корректно.
2. Подключите выводы питания и заземления к соответствующим контактам на плате Arduino.

Пример кода для тестирования кнопочного переключателя

int Led = 13; // определяем интерфейс светодиода
int buttonpin = 3; // определяем интерфейс кнопочного переключателя
int val; // определяем переменную для значения
void setup() {
  pinMode(Led, OUTPUT); // определяем светодиод как выходной интерфейс
  pinMode(buttonpin, INPUT); // определяем кнопочный переключатель как входной интерфейс
}
void loop() {
  val = digitalRead(buttonpin); // считываем значение с кнопочного переключателя
  if (val == HIGH) { // если кнопка нажата
    digitalWrite(Led, HIGH); // светодиод включен
  } else {
    digitalWrite(Led, LOW); // светодиод выключен
  }
}

Заключение

Модуль кнопочного переключателя позволяет создавать интерфейсы с кнопками для управления устройствами и ввода данных. С помощью Arduino и приведенного примера кода вы можете легко интегрировать этот модуль в свои проекты.
