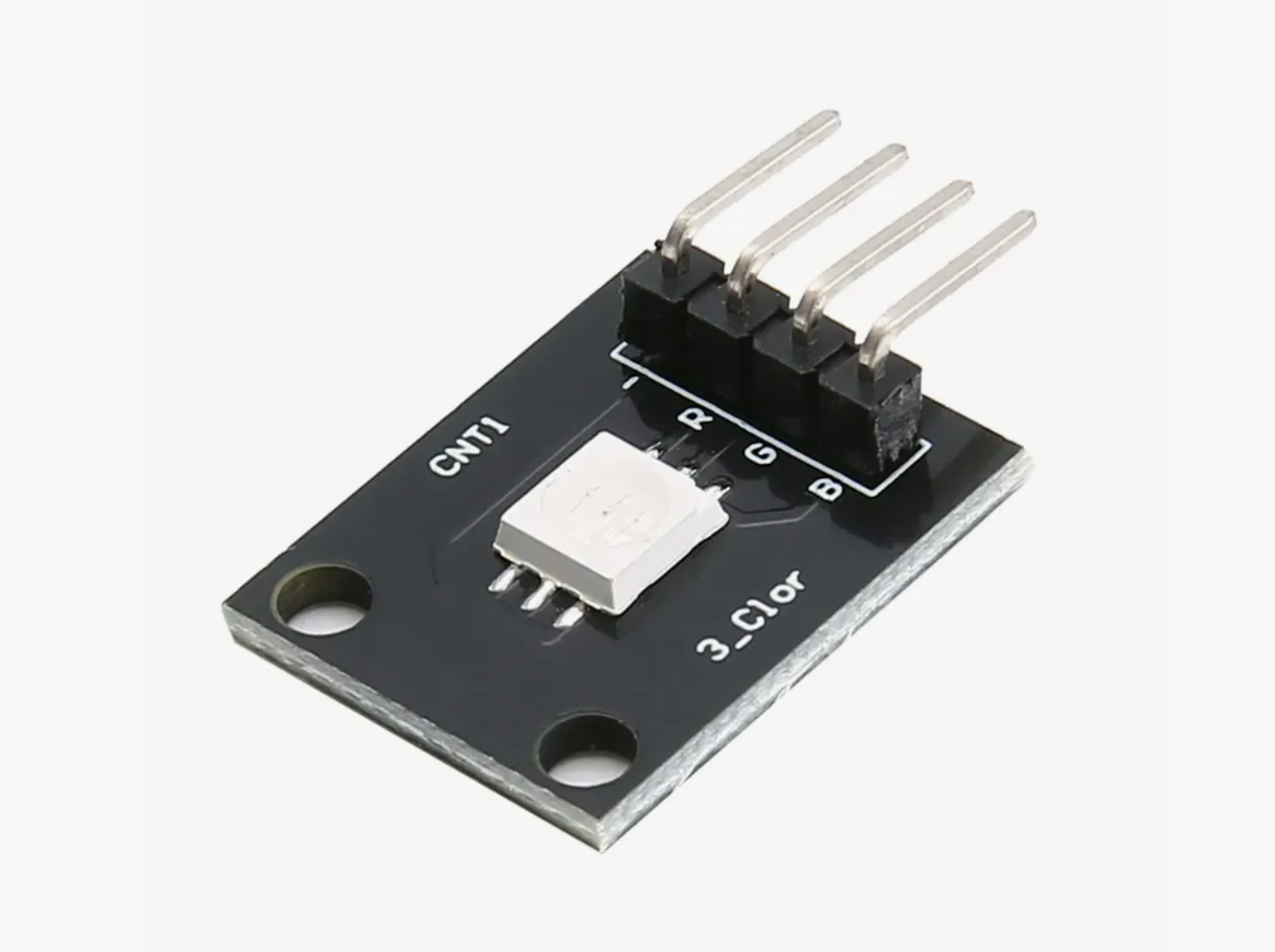

SMG RGB (KY-009)

Модуль RGB светодиода (SMD) представляет собой компактное устройство, которое позволяет управлять цветом и яркостью светодиодов. Благодаря возможности смешивать три основных цвета (красный, зеленый и синий), можно получить любой оттенок, что делает этот модуль идеальным для создания разнообразных световых эффектов и декоративного освещения. RGB светодиоды находят широкое применение в проектах на базе Arduino, позволяя легко интегрировать красочные визуальные элементы в свои разработки.

Описание

Модуль RGB светодиода (SMD) содержит три светодиода (красный, зеленый и синий), заключенные в одном корпусе. Каждый светодиод управляется отдельно, что позволяет комбинировать их яркость для получения нужного цвета. Использование широтно-импульсной модуляции (ШИМ) позволяет точно регулировать интенсивность каждого цвета, обеспечивая плавные переходы и разнообразные световые эффекты.

Применение

Модуль RGB светодиода (SMD) может быть использован в различных проектах, включая:

• Декоративное освещение и подсветку
• Световые эффекты для интерактивных инсталляций
• Индикацию состояния устройств
• Образовательные проекты для изучения основ электроники и управления цветом

Технические параметры

• Напряжение питания: 5V
• Рабочий ток: <20mA на каждый светодиод
• Цвета: Красный, Зеленый, Синий
• Тип светодиода: SMD (Surface-Mount Device)

Подключение

Для подключения модуля RGB светодиода (SMD) к Arduino, выполните следующие шаги:

1. R (Red) - Подключите к цифровому выводу D9 на Arduino.
2. G (Green) - Подключите к цифровому выводу D10 на Arduino.
3. B (Blue) - Подключите к цифровому выводу D11 на Arduino.
4. GND - Подключите к выводу GND на Arduino.

Пример кода для тестирования

Для того чтобы протестировать работу модуля RGB светодиода (SMD), используйте следующий пример кода. Этот код позволяет изменять цвет светодиода, создавая плавные переходы между красным, зеленым и синим цветами.

int redpin = 11; // вывод для красного светодиода
int bluepin = 10; // вывод для синего светодиода
int greenpin = 9; // вывод для зеленого светодиода
void setup() {
  pinMode(redpin, OUTPUT);
  pinMode(bluepin, OUTPUT);
  pinMode(greenpin, OUTPUT);
  Serial.begin(9600);
}
void loop() {
  for (int val = 255; val > 0; val--) {
    analogWrite(redpin, val);
    analogWrite(bluepin, 255 - val);
    analogWrite(greenpin, 128 - val);
    delay(1);
  }
  for (int val = 0; val < 255; val++) {
    analogWrite(redpin, val);
    analogWrite(bluepin, 255 - val);
    analogWrite(greenpin, 128 - val);
    delay(1);
  }
  Serial.println(val, DEC);
}

Заключение

Модуль RGB светодиода (SMD) предоставляет широкий спектр возможностей для создания красочных и динамичных световых эффектов в проектах на базе Arduino. Благодаря легкости подключения и управления, этот модуль является идеальным выбором для декоративного освещения, индикации и учебных проектов. Используя приведенный пример кода, вы можете быстро начать работу с RGB светодиодами и воплотить свои идеи в жизнь.
