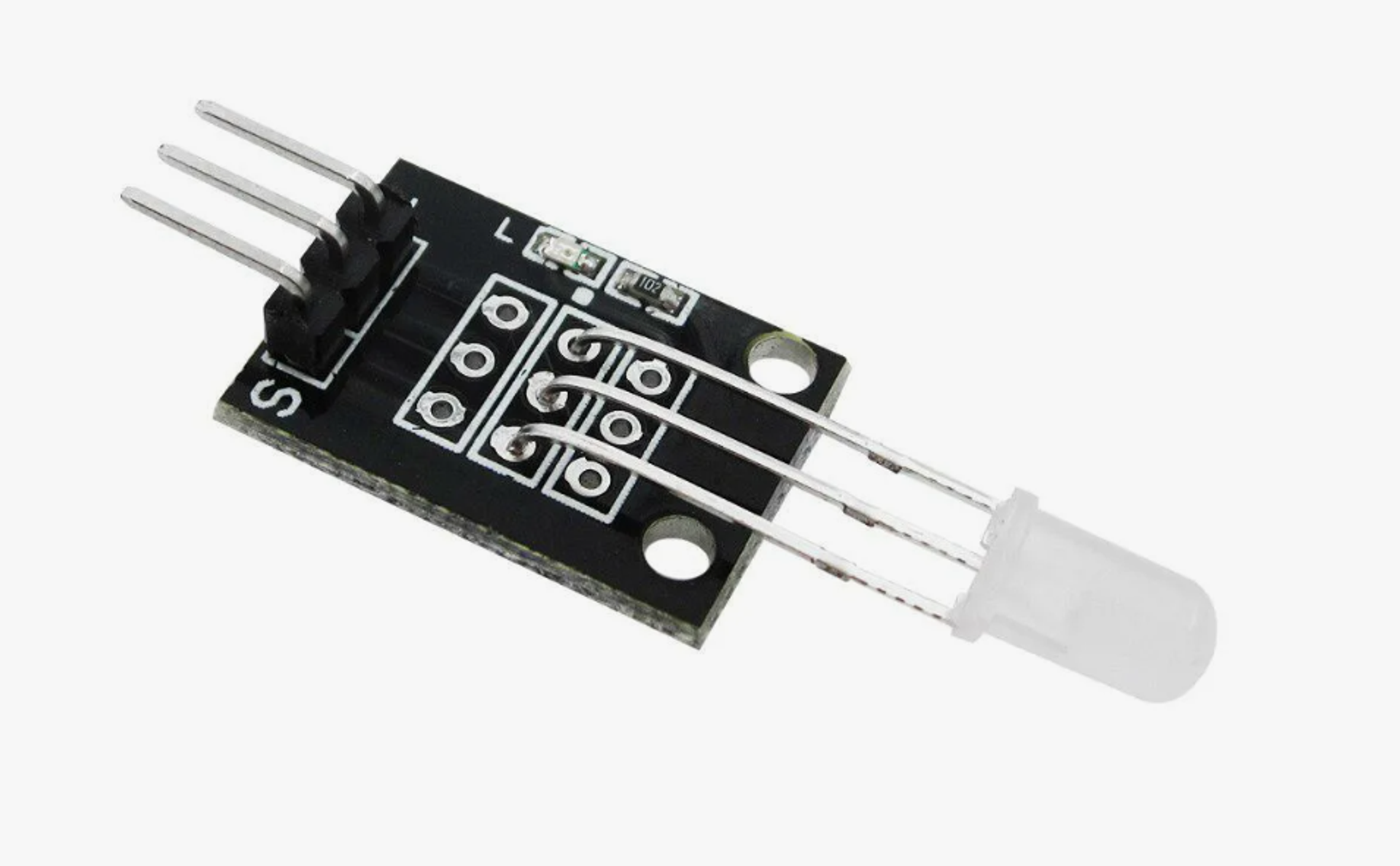

TWO-COLOR (KY-011)

Модуль светодиодов красного и зеленого цветов с общим катодом KY-011 представляет собой удобное и простое устройство для создания световых индикаций и эффектов в различных проектах на базе Arduino. Этот модуль включает два светодиода – красный и зеленый – с общим катодом, что позволяет управлять каждым из них независимо, изменяя яркость и комбинируя цвета для создания различных визуальных эффектов.

Описание

Модуль KY-011 содержит два светодиода (красный и зеленый), объединенные общим катодом. Каждый светодиод может быть управляем отдельным выводом Arduino, что позволяет изменять интенсивность света и комбинировать цвета. Этот модуль идеально подходит для использования в индикаторах состояния, системах сигнализации, декоративных световых установках и образовательных проектах, где требуется простое управление светодиодами.

Технические параметры

Цвета: Зеленый и красный
Диаметр: 3 мм
Цвет корпуса: Нет (прозрачный)
Тип корпуса: Диффузионный
Напряжение: 2.0V - 2.5V
Рабочий ток: 10 мА
Угол обзора: 150 градусов
Длина волны: 571 нм (зеленый) и 644 нм (красный)
Световая интенсивность: 20-40 мкд (зеленый) и 40-80 мкд (красный)
Тип крепления: Длинные выводы

Применение

Модуль светодиодов красного и зеленого цветов KY-011 может быть использован в различных проектах, включая:

Световая индикация состояния устройств
Системы сигнализации и оповещения
Декоративное освещение и световые эффекты
Образовательные проекты для изучения основ электроники
Проекты умного дома

Подключение

Для подключения модуля светодиодов KY-011 к Arduino, выполните следующие шаги:

GND - Подключите к выводу GND на Arduino.
R (Red) - Подключите к цифровому выводу D9 на Arduino.
G (Green) - Подключите к цифровому выводу D10 на Arduino.

Схема подключения

Arduino	Модуль KY-011
GND	GND
D9	R
D10	G

Пример кода для тестирования

Для того чтобы протестировать работу модуля светодиодов KY-011, используйте следующий пример кода. Этот код позволяет включать и выключать светодиоды, а также изменять их яркость.

int redpin = 11; // вывод для красного светодиода
int greenpin = 10; // вывод для зеленого светодиода
void setup() {
  pinMode(redpin, OUTPUT);
  pinMode(greenpin, OUTPUT);
  Serial.begin(9600);
}
void loop() {
  for (int val = 255; val > 0; val--) {
    analogWrite(redpin, val);
    analogWrite(greenpin, 255 - val);
    delay(15);
  }
  for (int val = 0; val < 255; val++) {
    analogWrite(redpin, val);
    analogWrite(greenpin, 255 - val);
    delay(15);
  }
  Serial.println(val, DEC);
}

Заключение

Модуль светодиодов красного и зеленого цветов KY-011 предоставляет простой и эффективный способ создания световых индикаций и эффектов в проектах на базе Arduino. Благодаря легкости подключения и управления, этот модуль является идеальным выбором для различных приложений, включая индикацию состояния, системы сигнализации и декоративное освещение. Используя приведенный пример кода, вы можете легко интегрировать модуль KY-011 в свои проекты и реализовать разнообразные световые эффекты.
