Описание

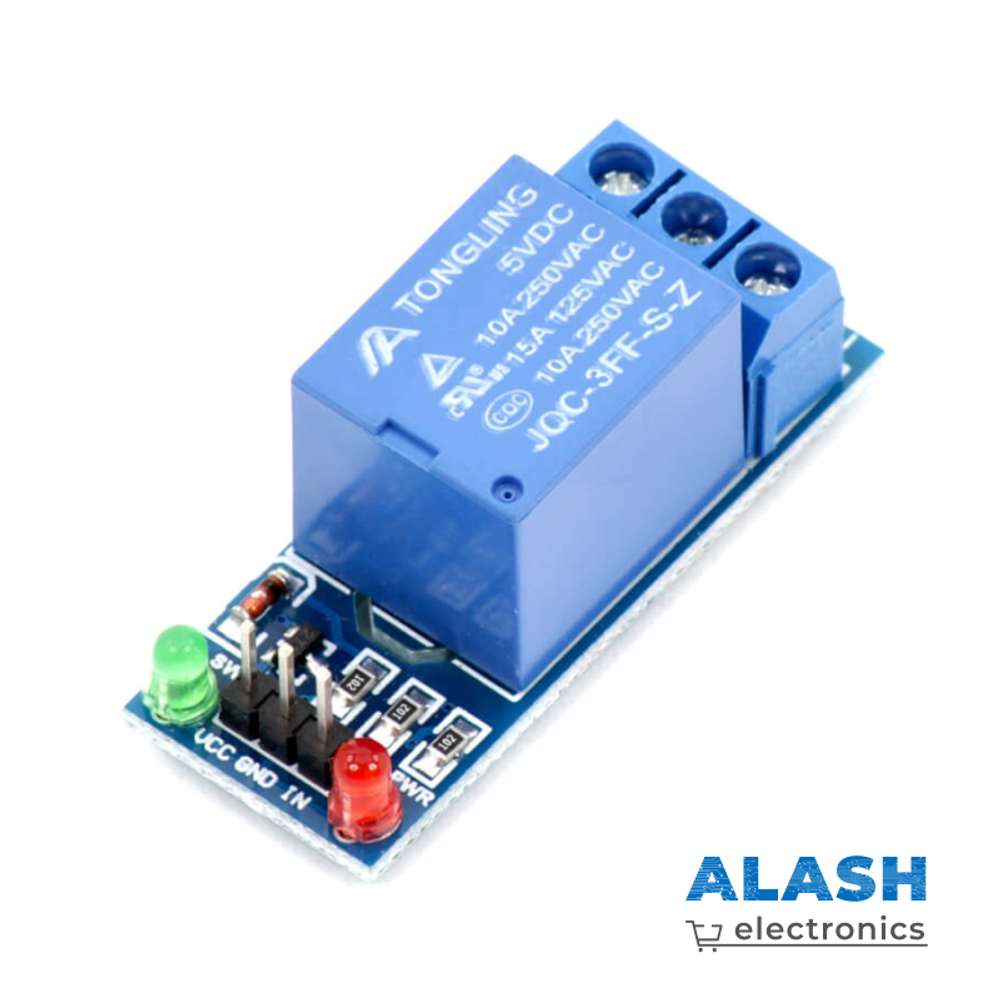

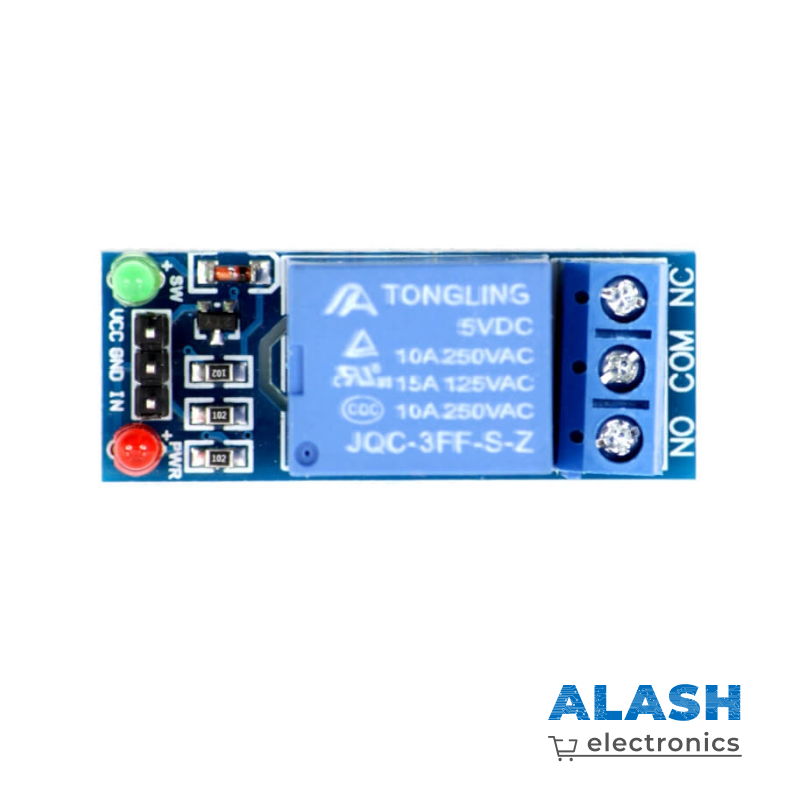

Описание выводов модуля:
- VCC – подключается к 5V для питания модуля (+);
- GND – подключается к «земле» (-);
- IN – подключается, например, к плате Arduino или микроконтроллеру для управления замыкания и размыкания выходов реле;
- COM – для подключения контакта управляемой цепи;
- NO – нормально разомкнутый выход (Normally Open), замкнется с выходом COM при подаче низкого уровня на вход IN;
- NC – нормально замкнутый выход (Normally Closed), разомкнется с выходом COM при подаче низкого уровня на вход IN.
На модуле также имеется два светодиода:
- красный – индикация подачи питания на модуль;
- зеленый – индикация замыкания реле.
