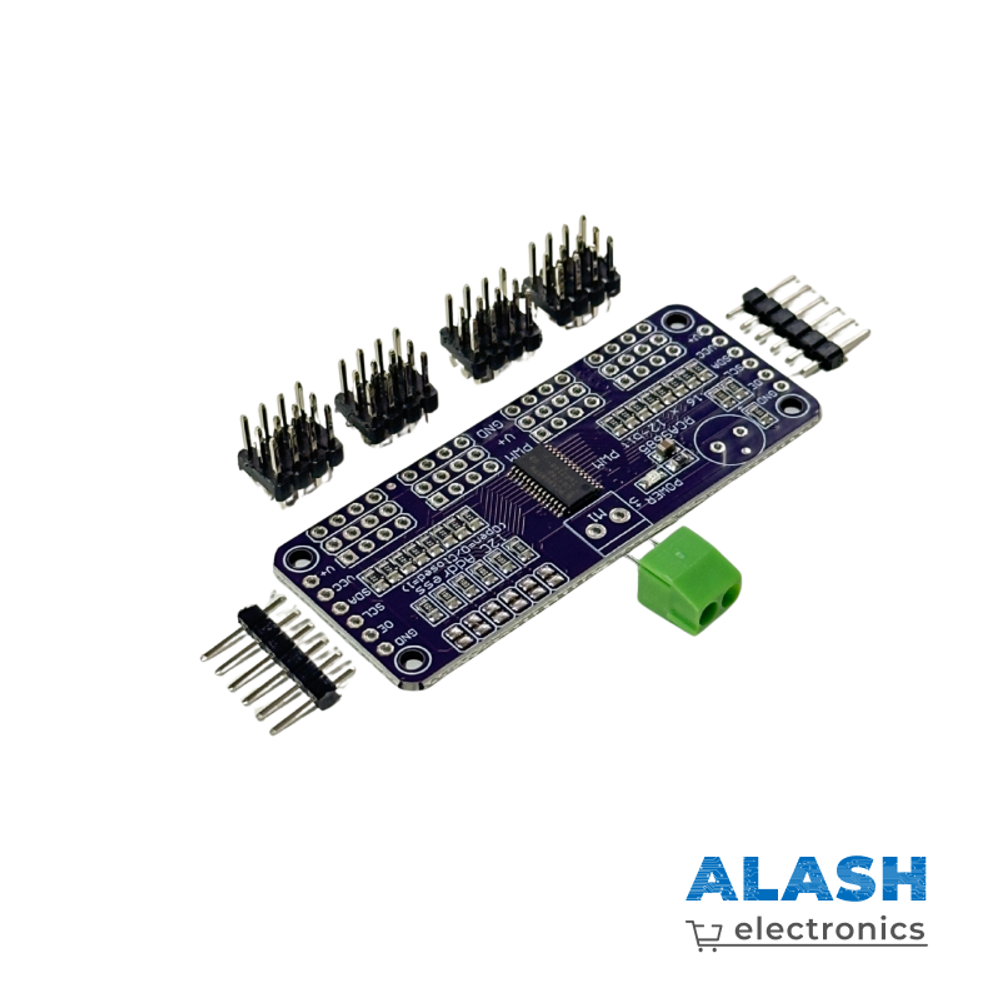

Модуль CJMCU-PCA9685 представляет собой 16-канальный драйвер PWM-сигналов, предназначенный для управления сервоприводами и светодиодами. Основан на чипе PCA9685, который позволяет независимо управлять 16 выходами ШИМ (PWM) с разрешением 12 бит через интерфейс I2C.
Модуль идеально подходит для проектов, где требуется управление большим количеством сервомоторов: робототехника, манипуляторы, ходячие роботы, автоматизированные механизмы, освещение и т.д. Поддерживает работу с микроконтроллерами Arduino, ESP32, STM32, Raspberry Pi и другими платформами.
Преимущества:
-
Одновременное управление до 16 сервоприводов или LED
-
Интерфейс I2C с возможностью изменения адреса (до 62 устройств на одной шине)
-
Частота ШИМ до 1,6 кГц, с точной 12-битной регулировкой сигнала
-
Работает от 3.3 В или 5 В логики, питание сервоприводов — до 6 В
-
Простая интеграция с Arduino и другими контроллерами
-
Идеально для сложных робототехнических систем и автоматизации
Характеристики:
-
Чип: PCA9685
-
Количество каналов: 16 (PWM)
-
Интерфейс: I2C
-
Напряжение логики: 3.3 В / 5 В
-
Напряжение питания для сервоприводов: до 6 В
-
Разрешение ШИМ: 12 бит
-
Частота: до 1.6 кГц
-
Размер: 62 x 25 мм (приблизительно)
Применение:
-
Робототехнические проекты
-
Панорамы с множеством сервоприводов
-
LED-освещение с точным управлением яркостью
-
Управление множеством актуаторов через I2C
