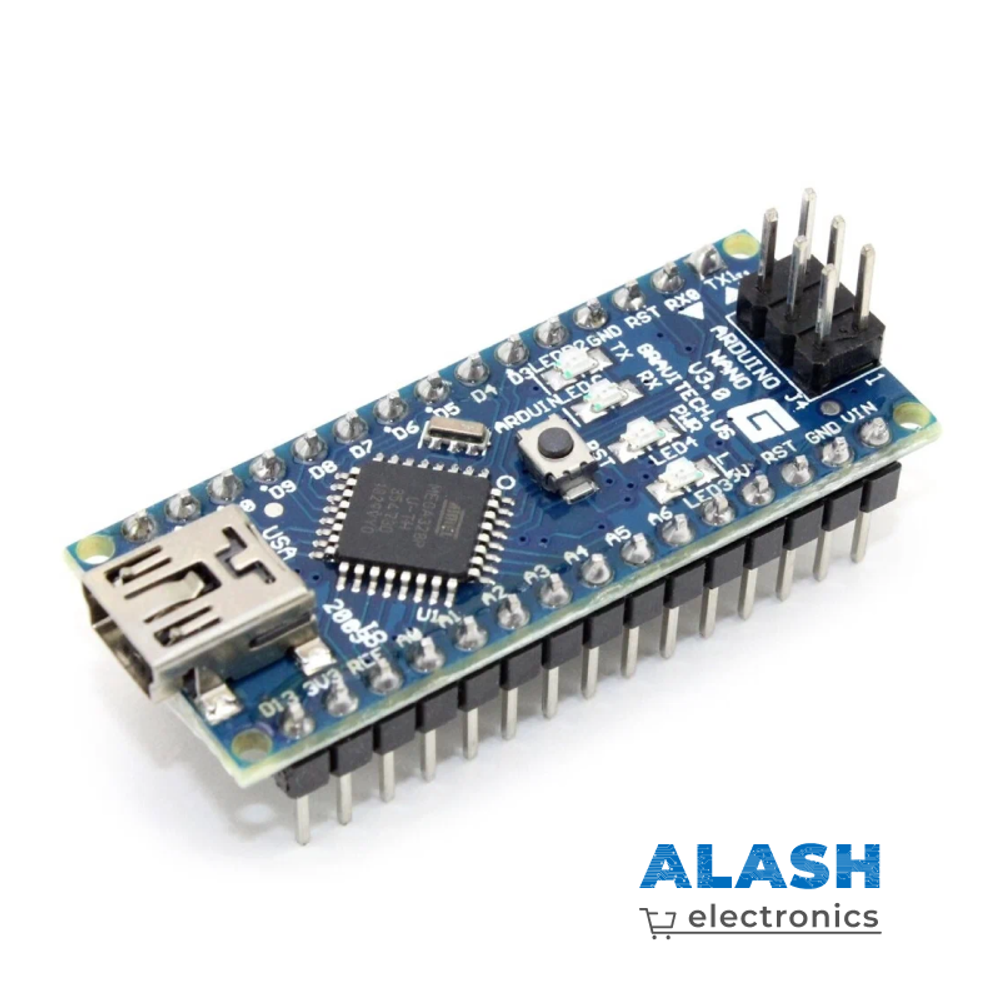

Aduino Nano на FT232RL

Платформа Nano, построенная на микроконтроллере ATmega328 (Nano 3.0), имеет небольшие размеры и может использоваться в лабораторных работах. Она имеет схожую с Arduino Duemilanove функциональность, однако отличается сборкой. Отличие заключается в отсутствии силового разъема постоянного тока и работе через кабель Mini-B USB.

Производитель

Китай

Микроконтроллер

ATmega328

Рабочее напряжение, В

5 В

Входное напряжение, В

от 7 до 20 В

Рабочая частота

16 МГц

Габариты

18.5x42 мм

Подробнее

Краткие характеристики

Цифровые Входы/Выходы

14 (6 из которых могут использоваться как выходы ШИМ)

Аналоговые входы

8

Постоянный ток через вход/выход

40 мА

Флеш-память

32 Кб (ATmega328) при этом 2 Кб используются для загрузчика

ОЗУ

2 Кб (ATmega328)

EEPROM

1 Кб (ATmega328)

Питание:

Nano может получать питание через подключение Mini-B USB, или от нерегулируемого 6-20 В (вывод 30), или регулируемого 5 В (вывод 27), внешнего источника питания. Автоматически выбирается источник с самым высоким напряжением.

Микросхема FTDI FT232RL получает питание, только если сама платформа запитана от USB. Таким образом при работе от внешнего источника (не USB), будет отсутствовать напряжение 3.3 В, генерируемое микросхемой FTDI, при этом светодиоды RX и TX мигаю только при наличие сигнала высокого уровня на выводах 0 и 1.
