BMS 2S, Контроллер заряда-разряда Li-ion 18650, 8А, 7.4-8.4В

BMS (Battery Management System) – это электронная плата, которая ставится на аккумуляторную батарею с целью контроля процесса её заряда/разряда, мониторинга состояния аккумулятора и его элементов, контроля температуры, количества циклов заряда/разряда, защиты составных аккумуляторной батареи.

BMS контроллер заряда - разряда 2-х последовательно подключенных литий-ионных аккумуляторов 8.4В c балансировкой (ток балансировки 60мА). Максимальный непрерывный ток - 8А, защита от КЗ, защита от перезаряда и глубокого разряда. Напряжение зарядки: 7.4В - 8.4В. С этим контроллером можно не переживать что один из аккумуляторов будет не заряжаться, после достижения напряжения 4.2В параллельно аккумулятору включается балансировочное сопротивление позволяющее дозарядить второй аккумулятор.

Основные функции:

• Защита от перезаряда;
• Защита от переразряда;
• Защита от короткого замыкания;
• Защита от перегрузки по току.

Спецификация:

• Количество подключаемых аккумуляторов: 2;
• Номинальное напряжение: 7.4-8.4 В;
• Напряжение полного заряда каждой ячейки: 4.2 В;
• Напряжение перезаряда: 4.25 (+/-0,5 В.);
• Напряжение разряда: 2.45 В.;
• Максимальный непрерывный ток заряда: 8 А;
• Максимальный ток непрерывный разряда: 8 А;
• Диапазон рабочих температур: от -40°C до +85°C;
• Размер: 41х17 мм.

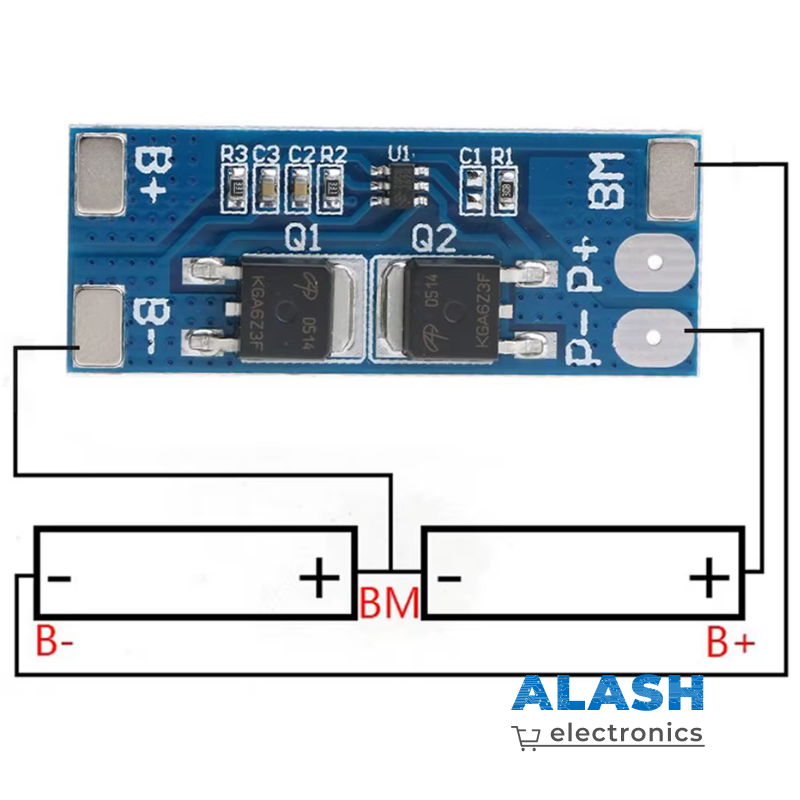

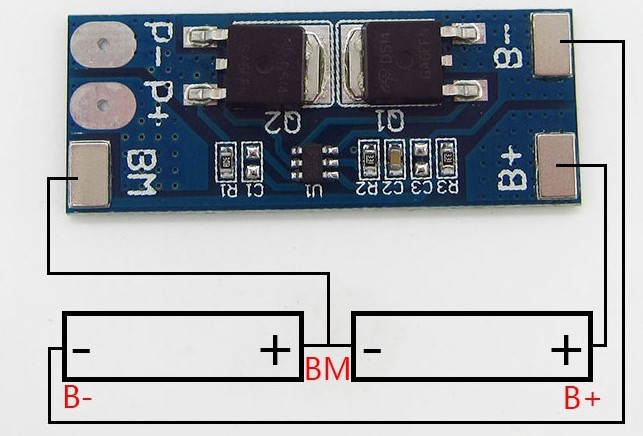

Подключение:

Подключение:

• Р - к минусу нагрузки/зарядки.
• Р + к плюсу нагрузки/зарядки.
• В - к минусу аккумуляторной сборки.
• ВM - к средней точке сборки аккумуляторов.
• В + к плюсу аккумуляторной сборки.
