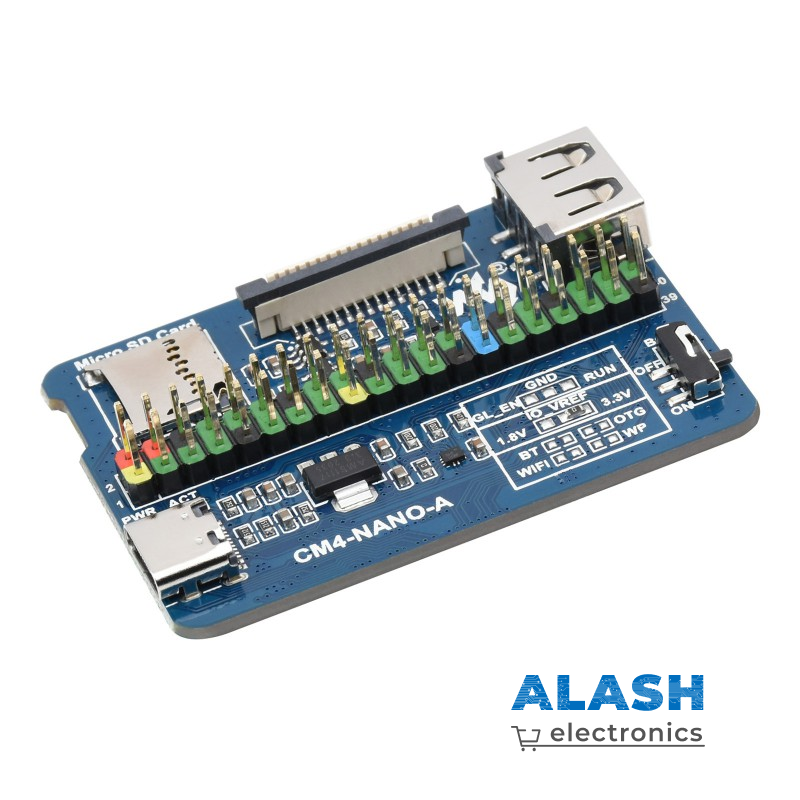

CM4-NANO-A - это мини-плата для вычислительного модуля Raspberry Pi Compute Module 4, оборудованная интерфейсом USB Type C с напряжением 5 В / 2,5 А.
Меры предосторожности:
- Не подключайте и не отключайте никакие устройства, кроме USB, при включенном устройстве.
- Интерфейс Type C можно использовать как источник питания или подчиненный USB-интерфейс для записи изображения.
- При использовании интерфейса Type C для записи изображения не подключайте другие устройства для обеспечения нормального питания CM4.
- При использовании CM4 в обычном режиме обеспечьте питание 5 В 2 А, чтобы избежать проблем, таких как отключение или снижение частоты.
- Избегайте короткого замыкания источника питания, поскольку модуль не имеет схемы защиты.
- По умолчанию USB 2.0 отключен; для его активации добавьте строку "dtoverlay=dwc2,dr_mode=host" в файл config.txt.
Интегрированные ресурсы:

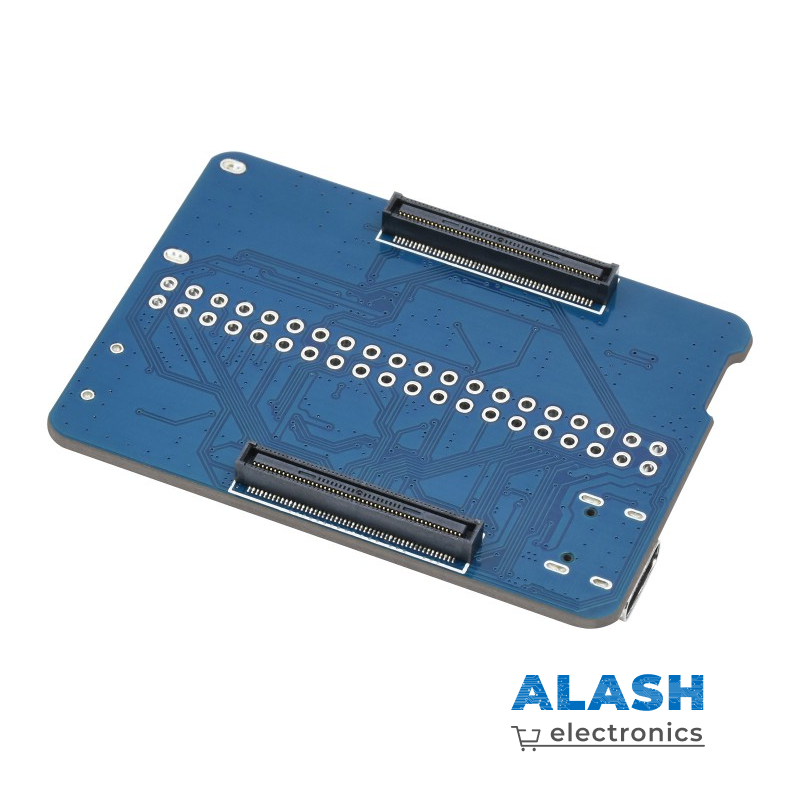

- Разъем CM4: подходит для всех вариантов вычислительного модуля 4.
- Интерфейс питания/записи: обеспечивает питание 5 В/2 А и используется в качестве интерфейса записи eMMC.
- Интерфейс Micro SD: предназначен для установки карты Micro SD вместе с системой (только для облегченной версии).
- Интерфейс CSI: единый интерфейс камеры MIPI CSI.
- Интерфейс USB 2.0: поддерживает подключение различных USB-устройств.
- 40-контактный заголовок GPIO: обеспечивает удобный доступ к различным модулям HAT.
- Индикатор PWR: указывает состояние питания Raspberry Pi.
- Индикатор ACT: указывает рабочее состояние Raspberry Pi.
- AMS1117-3.3В: обеспечивает напряжение питания для CSI и 40-контактного заголовка GPIO.
- Переключатель загрузки: включение в режиме загрузки при использовании интерфейса USB Type C, отключение для запуска с eMMC или SD-карты.
