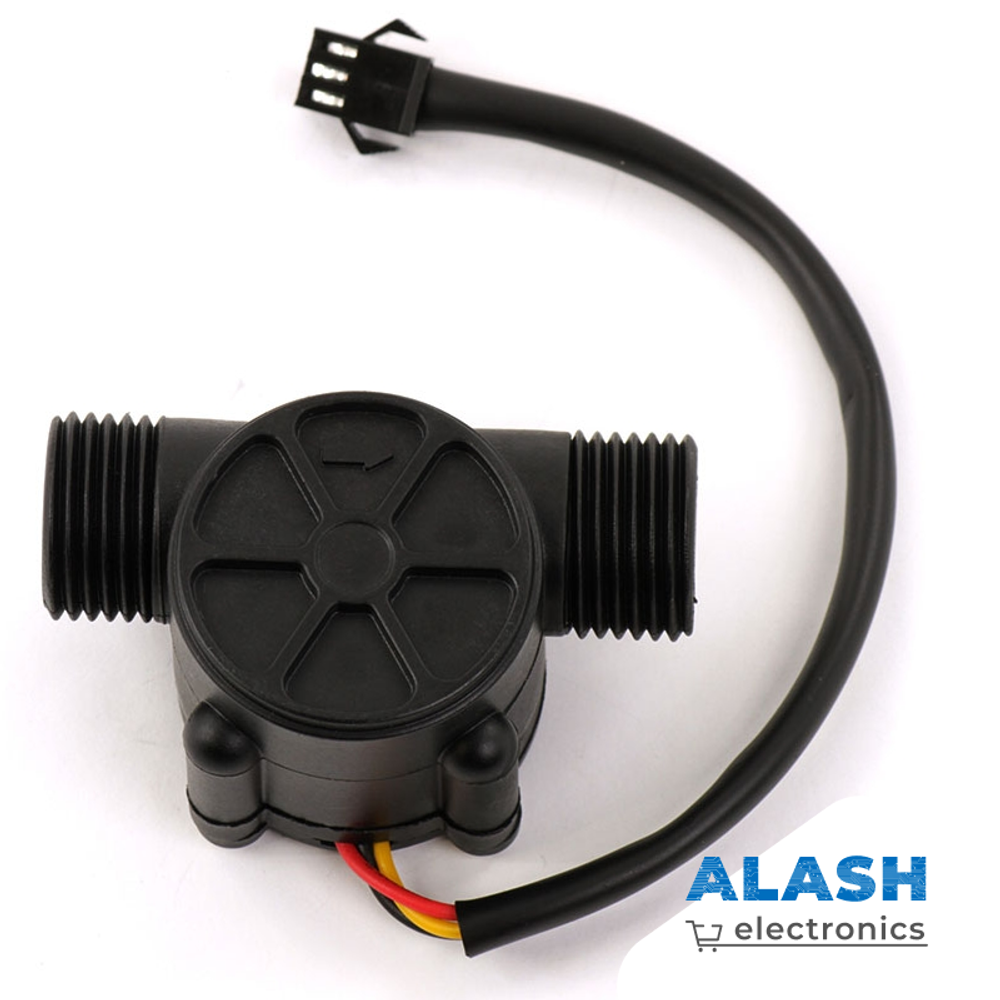

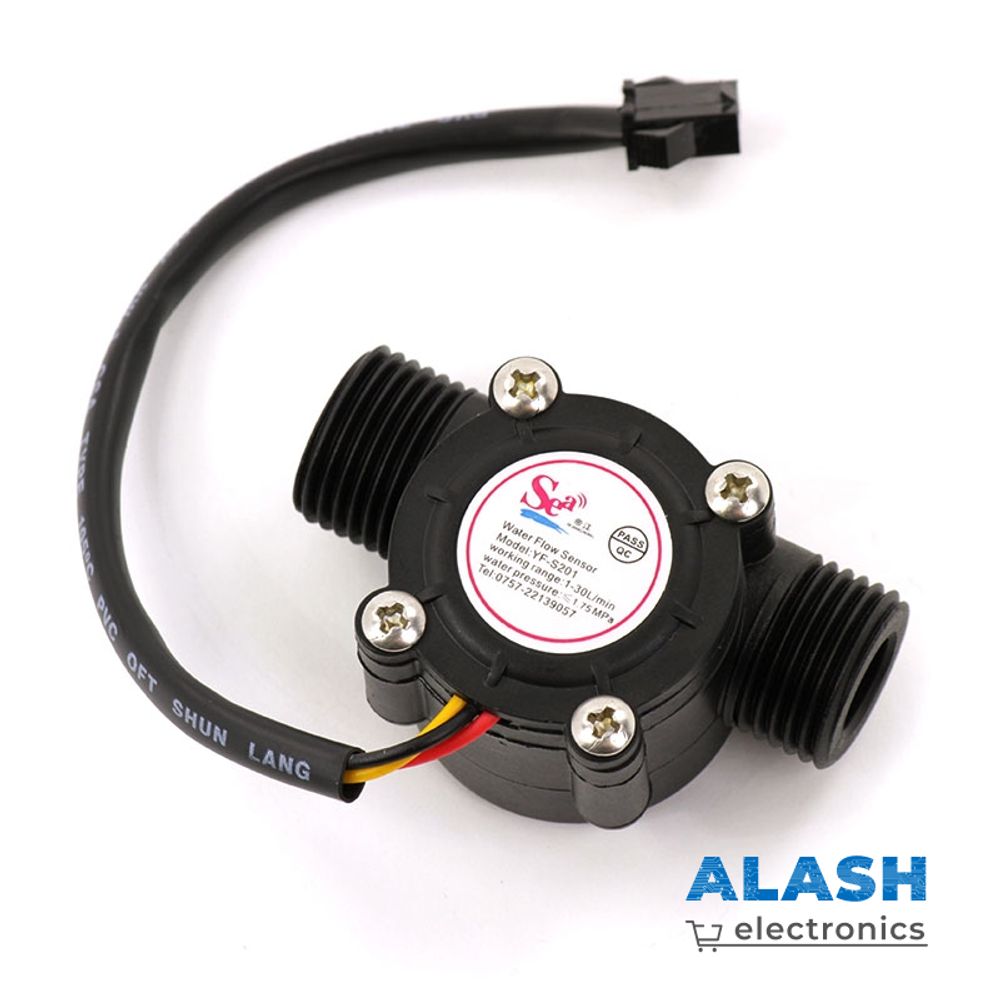

Датчик расхода воды YF-S201 (1-30 л/мин)

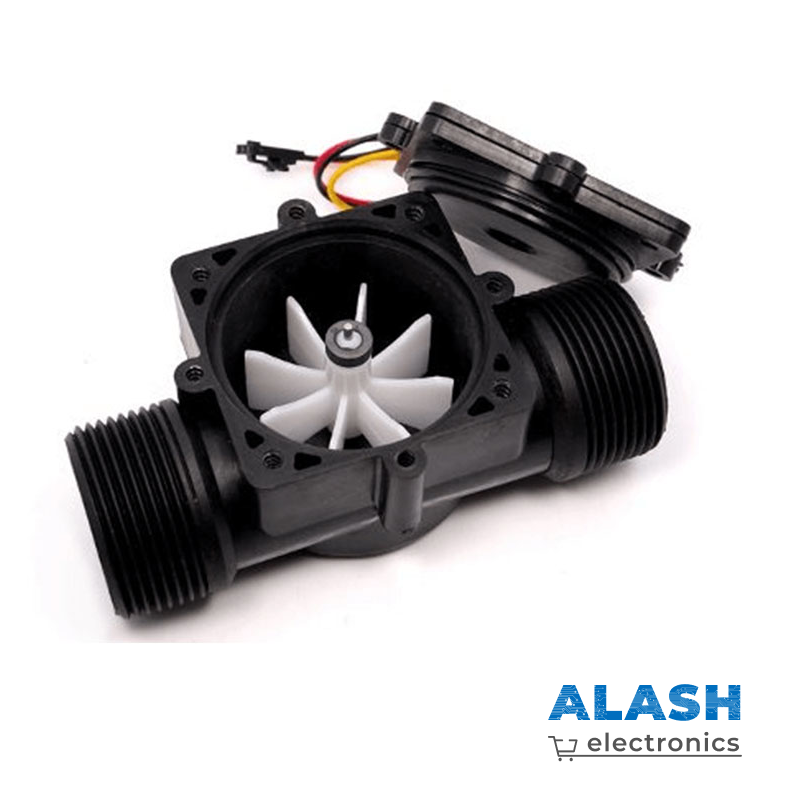

Датчик YF-S201 позволяет без труда замерять расход воды в пределах расхода 1—30 литров в минуту. Принцип действия довольно прост и тривиален: поток воды вращает крыльчатку с магнитом, а датчик эффекта Холла позволяет регистрировать прохождение рядом с ним магнита. Таким образом, подсчитав частоту полученных сигналов, можно рассчитать расход воды, исходя из того, что датчик генерирует 450 импульсов на литр. Направление, в котором следует пропускать воду через датчик, указано стрелкой на корпусе. Подключать датчик можно напрямую к управляющей плате, например Arduino. Датчик присоединяется к трубе или шлангу с помощью гайки с резьбой на 1/2 дюйма.

Датчик имеет три провода:

• Красный – «+» питания
• Черный – «земля», «-» питания
• Желтый – вывод для считывания показаний
