Name: Набор выводных углеродистых резисторов 0.25 Вт 5% (100 шт)
Brand: Alash Electronics
SKU: 1165
Price: 380 KZT
Availability: InStock

Характеристики варианта: разъём SHT. Артикул: 1165. В интернет-магазине Alash Electronics доступна доставка по Алматы и всему Казахстану.

Описание

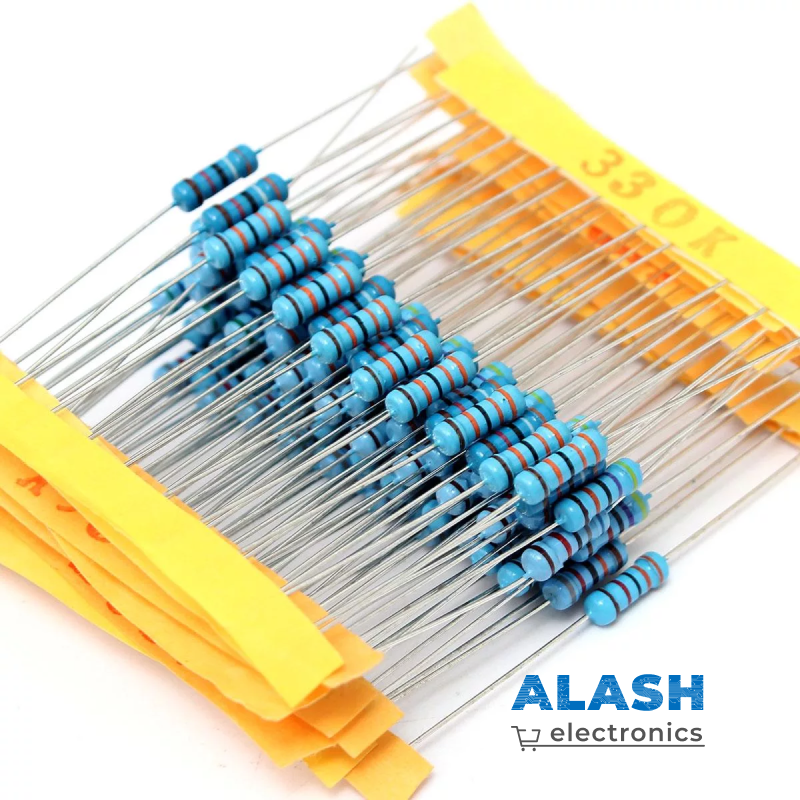

Набор выводных углеродистых резисторов 0.25 Вт 5% (100 шт)

Компактный набор из 100 постоянных выводных углеродистых (Carbon Film) резисторов номинальной мощностью 0.25 Вт (1/4W) с точностью ±5%. В комплект входят 10 наиболее востребованных номиналов (по 10 штук каждого) в стандартном корпусе DO-35 (Axial).

Набор перекрывает широкий диапазон сопротивлений от 10 Ом до 1 МОм и является базовым комплектом для прототипирования на макетных платах (Breadboard), ремонта электроники, сборки схем на Arduino, ESP32, STM32, а также учебных лабораторных работ.

Технические характеристики

Параметр	Значение
Тип компонента	Постоянный выводной резистор (Carbon Film)
Номинальная мощность	0.25 Вт (1/4 Вт) при $T \le 70\ ^\circ\text{C}$
Допустимое отклонение (Допуск)	±5% (серебристо-золотая маркерная полоса J)
Максимальное рабочее напряжение	250 В DC
Максимальное импульсное напряжение	500 В
Тип корпуса / Монтаж	DO-35 / THT (выводной монтаж в отверстия / макетную плату)
Размеры корпуса	Длина: ~6.0 мм, Диаметр: ~2.3 мм, Диаметр выводов: ~0.45 мм
Количество в комплекте	100 штук (10 номиналов × 10 шт)
Рабочая температура	-55 °C … +155 °C

Состав набора и Цветовая маркировка номиналов (4 полосы)

Номинал	Сопротивление	Цветовая маркировка полос (E24)	Типовое применение в схемах
10R	10 Ом	Коричневый - Черный - Черный - Золотой	Токовые шунты, цепочки защиты и фильтрации
100R	100 Ом	Коричневый - Черный - Коричневый - Золотой	Токоограничение для мощных светодиодов, согласующие резисторы
220R	220 Ом	Красный - Красный - Коричневый - Золотой	Защита светодиодов при питании от 5 В (Arduino / TTL)
330R	330 Ом	Оранжевый - Оранжевый - Коричневый - Золотой	Токоограничение светодиодов (3.3 В / 5 В)
1K	1 кОм (1000 Ом)	Коричневый - Черный - Красный - Золотой	Базовые резисторы транзисторов, делители напряжения
2K	2 кОм (2000 Ом)	Красный - Черный - Красный - Золотой	Делители напряжения, подтяжка оптопар
5K1	5.1 кОм (5100 Ом)	Зеленый - Коричневый - Красный - Золотой	Подтяжка линий I2C, согласование логики 3.3V / 5V
10K	10 кОм (10000 Ом)	Коричневый - Черный - Оранжевый - Золотой	Подтяжка (Pull-Up / Pull-Down) для кнопок, EN, RST
100K	100 кОм	Коричневый - Черный - Желтый - Золотой	Высокоомные делители, задающие цепи таймеров NE555
1M	1 МОм (1000000 Ом)	Коричневый - Черный - Зеленый - Золотой	Входные каскады усилителей, высокоомные датчики

Область применения

Разработка микроконтроллерных схем: Подтяжка выходов RST, BOOT, CS к питанию или земле; ограничение тока управляющих пинов GPIO.
Индикация и подсветка: Безопасное подключение светодиодов 3 мм и 5 мм к источникам питания 3.3 В, 5 В, 9 В и 12 В.
Аналоговая схемотехника: Построение делителей напряжения, задающих RC-цепочек, фильтров высоких и низких частот (ФВЧ/ФНЧ).
Ремонт и макетирование: Быстрый подбор номиналов при отладке схем на беспаечной макетной плате (Breadboard).

Преимущества

Оптимальная подборка номиналов: В набор включены самые частые и универсальные номиналы, закрывающие 90% базовых потребностей при работе с цифровой электроникой.
Удобство работы с Breadboard: Стандартный диаметр гибких выводов отлично фиксируется в контактных гнездах макетных плат без повреждения ламелей.
Четкая цветовая маркировка: Позволяет легко определять номинал компонента без использования мультиметра.
