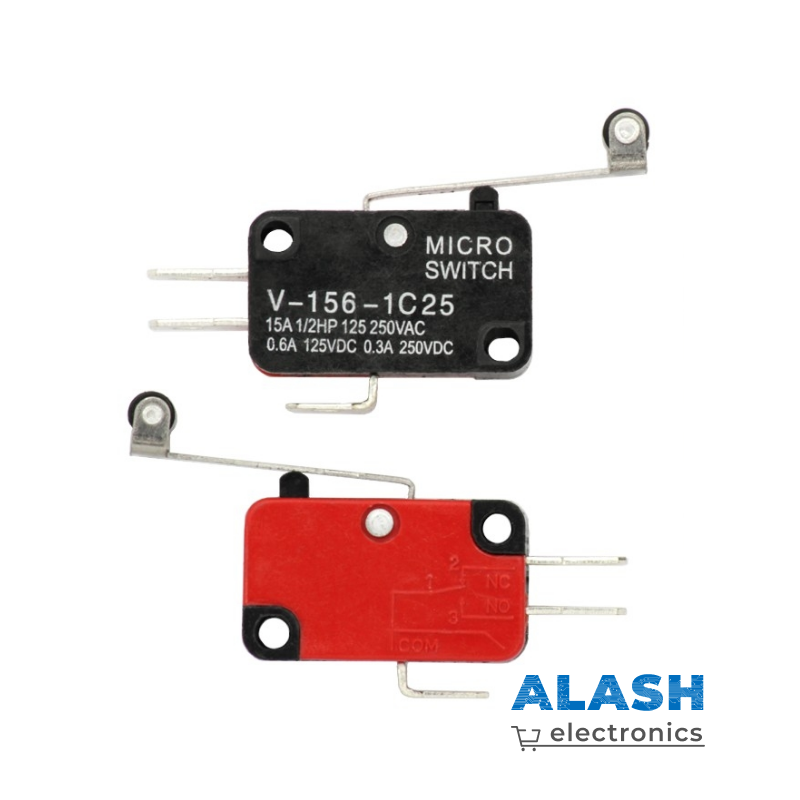

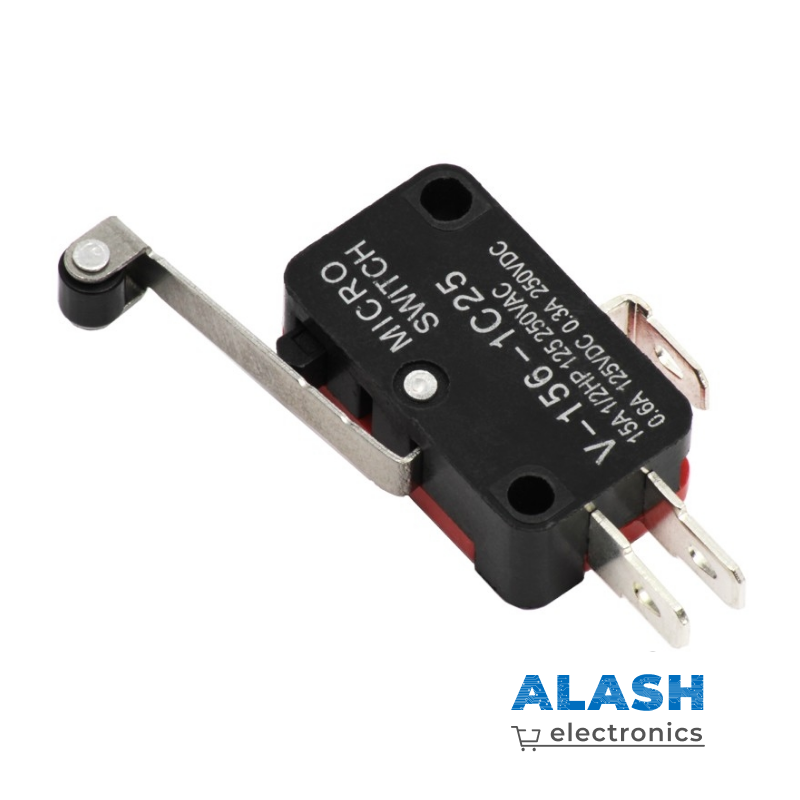

Микропереключатель (концевик / микрик) V-156-1C25 (250 В, 15 А, с длинным рычагом и роликом)
арт. 1146

Микропереключатель (концевик / микрик) V-156-1C25 (250 В, 15 А, с длинным рычагом и роликом)

В наличии: 5 шт.
240 тг

Характеристики варианта: разъём A. Артикул: 1146. В интернет-магазине Alash Electronics доступна доставка по Алматы и всему Казахстану.

Описание

Микропереключатель (концевик / микрик) V-156-1C25 (250 В, 15 А, с длинным рычагом и роликом)

Промышленный плунжерный микропереключатель (концевой выключатель) серии V-156-1C25. Оснащен удлиненным металлическим прямым рычагом с колесиком (роликом) на конце. Предназначен для физической коммутации электрических цепей постоянного и переменного тока при механическом воздействии движущихся частей механизмов.

Широко применяется в 3D-принтерах, ЧПУ-станках, системах автоматики, бытовой технике и гаражных воротах в качестве концевого датчика положения (Endstop) или аварийного выключателя.


Технические характеристики

Параметр Значение
Модель / Маркировка V-156-1C25
Тип привода (актуатор) Длинный прямой рычаг с роликом (Roller Lever)
Конфигурация контактов SPDT (1NO + 1NC, перекидной контакт)
Номинальное напряжение / ток (AC) 15 А / 250 В AC (также 1/2 HP 125V/250V AC)
Номинальное напряжение / ток (DC) 0.6 А / 125 В DC, 0.3 А / 250 В DC
Сопротивление контактов $\le 15$ мОм (в начальном состоянии)
Сопротивление изоляции $\ge 100$ МОм (при 500 В DC)
Электрическая прочность изоляции 1000 В AC (50/60 Гц в течение 1 минуты)
Механический ресурс $\ge 5,000,000$ циклов переключений
Электрический ресурс $\ge 100,000$ циклов под номинальной нагрузкой
Усилие срабатывания (OF) ~1.96 Н (200 г)
Тип выводов Плоские контакты под пайку или клеммы Faston (6.3 мм / 4.8 мм)
Материал корпуса Термостойкий негорючий пластик (UL94V-0)
Рабочая температура -25°C … +80°C

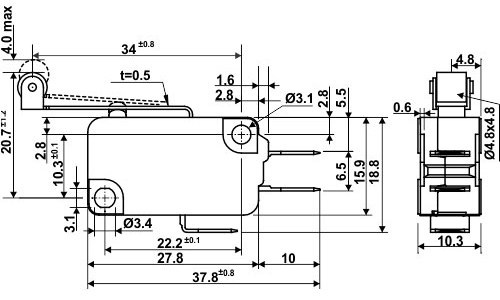

Габариты корпуса (без рычага) ~28 × 16 × 10 мм
Длина рычага с роликом ~28 мм

Ключевые преимущества для SEO и карточки товара

  • Высокая нагрузочная способность (15А / 250V): Силовые контакты из серебряного сплава позволяют напрямую коммутировать мощные нагрузки (ТЭНы, электродвигатели, соленоиды, освещение) без использования промежуточных реле.
  • Перекидная группа контактов SPDT (1NO + 1NC): Позволяет использовать микрик как на размыкание (NC), так и на замыкание (NO) цепи при нажатии.
  • Наличие ролика на рычаге: Уменьшает трение, износ и обеспечивает плавный заход скользящих или вращающихся деталей на рычаг концевика.
  • Стандартный форм-фактор V-серии: Совместим с большинством стандартных посадочных мест и кронштейнов промышленного оборудования, ЧПУ-станков и бытовых приборов.

Схема подключения и цоколевка контактов

Корпус оснащен тремя выводами:

               [ Ролик ]
              /
      ________/ (Рычаг)
     |    (  ) (Кнопка)   |
     |                    |
     |__COM___NC_____NO___|
        (1)   (2)    (3)

V-156-1C25

  • COM (Contact 1 — Common): Общий контакт линии.
  • NC (Contact 2 — Normally Closed): Нормально замкнутый контакт (разомкнут с COM при нажатии на рычаг).
  • NO (Contact 3 — Normally Open): Нормально разомкнутый контакт (замыкается с COM при нажатии на рычаг).

Область применения

  • 3D-принтеры и ЧПУ-фрезеры: Использование в качестве датчиков нулевого положения (Endstop) по осям X, Y, Z и датчиков наличия филамента.
  • Автоматика дверей и ворот: Фиксация крайних положений откатных ворот, роллет и шлагбаумов.
  • Бытовая техника: Концевые выключатели в микроволновых печах, стиральных машинах, кухонных комбайнах и электроинструменте.
  • Промышленное оборудование: Контроль положения деталей на конвейерах, лифтах, прессах и упаковочных линиях.
