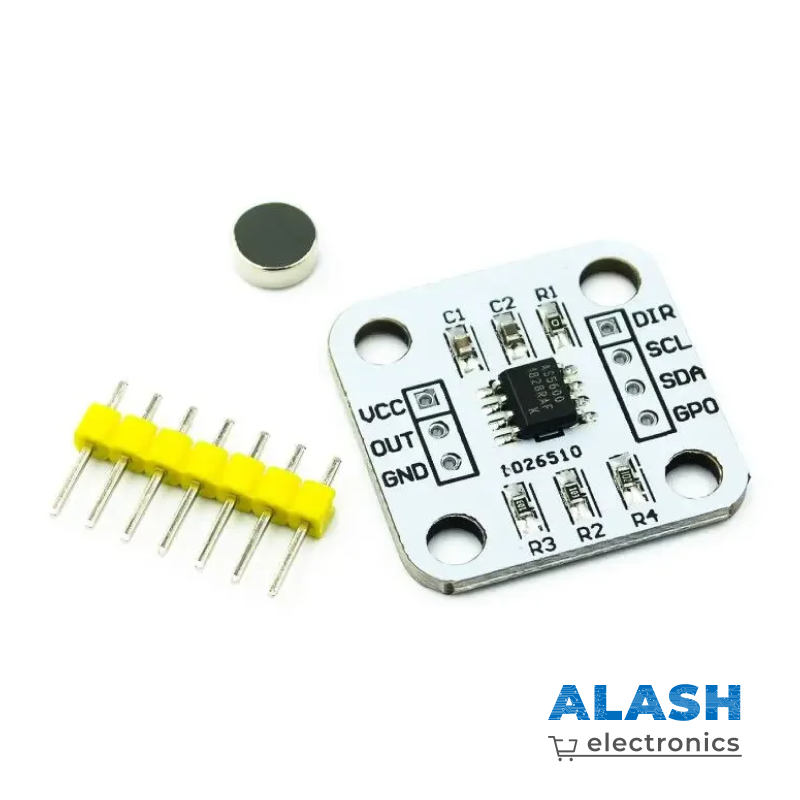

Модуль датчика угла AS5600 – магнитный энкодер для измерения абсолютного положения вала

Описание: Модуль на базе магнитного датчика AS5600 предназначен для точного измерения угла поворота вращающихся элементов, таких как валы, ручки или сервоприводы. Это абсолютный магнитный энкодер, способный измерять угол от 0 до 360° с высокой точностью и разрешением.

Модуль поддерживает интерфейсы I2C и PWM, что делает его совместимым с большинством микроконтроллеров: Arduino, ESP32, STM32 и другими. Используется в робототехнике, сервосистемах, DIY-проектах и автоматизации.

Для работы необходимо разместить магнит напротив датчика. AS5600 считывает изменение магнитного поля и преобразует его в значение угла.

Преимущества:

• Высокоточный датчик абсолютного положения (0–360°)

• Интерфейсы: I2C и PWM

• Совместим с Arduino, ESP32, STM32 и другими контроллерами

• Не требует физического контакта – работает с магнитом

• Подходит для робототехники, управления двигателями, энкодеров и DIY-проектов

• Миниатюрный размер и простота интеграции

Применение:

• Измерение угла поворота валов

• Бесконтактное управление

• Создание цифровых потенциометров

• Робототехника и автоматика

Характеристики:

• Чип: AS5600

• Напряжение питания: 3.3–5 В

• Интерфейсы: I2C, PWM

• Диапазон измерения: 0–360°

• Разрешение: до 12 бит

---
