Описание

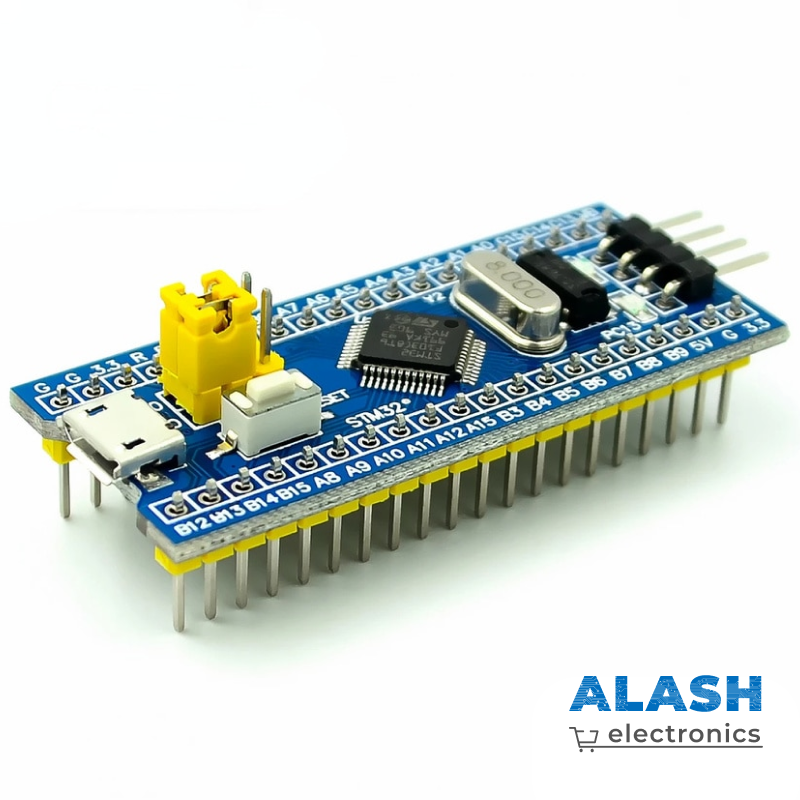

Плата разработчика минимальной конфигурации с микроконтроллером ARM Cortex-M3 STM32F103C8T6. На плате собраны все необходимые элементы для начала работы с данным семейством микроконтроллеров. Для программирования контроллера необходимо применение программатора ST-Link. Удобное размещение выводов позволяет применять ее с беспаечными макетными платами и программировать не вынимая из макетки.
На плате имеются все необходимые элементы для начала работы с данным микроконтроллером:
- 32 порта GPIO, разведенных на контактные площадки, совпадающих по форм-фактору с разъемом DIP-40;
- Два кварца - 8МГц для тактирования ядра и 32768 Гц для тактирования RTC;
- Стабилизатор напряжения 3.3В для обеспечения возможности питания платы от 5В;
- Разъем для подключения SWD программатора;
- MicroUSB разъем (соединен с аппаратным USB интерфейсом);
- Кнопка перезагрузки;
- Два светодиода (один из них - индикатор подачи питания, второй - подключен к порту PC13);
- Два джампера для выбора области памяти, с которой будет производиться начальная загрузка микроконтроллера.
