Name: PLS-1×40 Цветной штыревой разъем (гребенка 40 контактов, шаг 2.54 мм, комплект 10 шт.)
Brand: Alash Electronics
SKU: 1203
Price: 1000 KZT
Availability: InStock

Описание

PLS-1×40 Цветной штыревой разъем (гребенка 40 контактов, шаг 2.54 мм, комплект 10 шт.)

Однорядный цветной штыревой разъем PLS-1×40 (гребенка «папа») с прямыми контактами и стандартным шагом 2.54 мм. Предназначен для монтажа на печатные платы, создания межплатных соединений и прототипирования в электронной аппаратуре. Использование цветного пластика упрощает цветовую маркировку сигнальных линий, шин питания и интерфейсов в сложной разводке.

Технические характеристики

Параметр	Значение
Маркировка / Серия	PLS-1×40 / PLS-40
Тип разъема	Штыревой разъем («папа» / Pin Header)
Количество рядов	1 ряд
Количество контактов в ряду	40 контактов (40 pin)
Шаг контактов (Pitch)	2.54 мм (0.1")
Форма контактов	Прямые (Straight)
Конструкция штырей	Асимметричная (короткая сторона под пайку, длинная — под соединение)
Максимальный ток	3.0 А
Максимальное напряжение	250 V AC/DC
Сопротивление контактов	≤ 20 мОм
Сопротивление изоляции	≥ 1000 МОм
Рабочая температура	-40°C … +105°C
Материал контактов	Медный сплав с золочением / лужением
Изолятор	Высокотемпературный термопласт (UL94V-0)

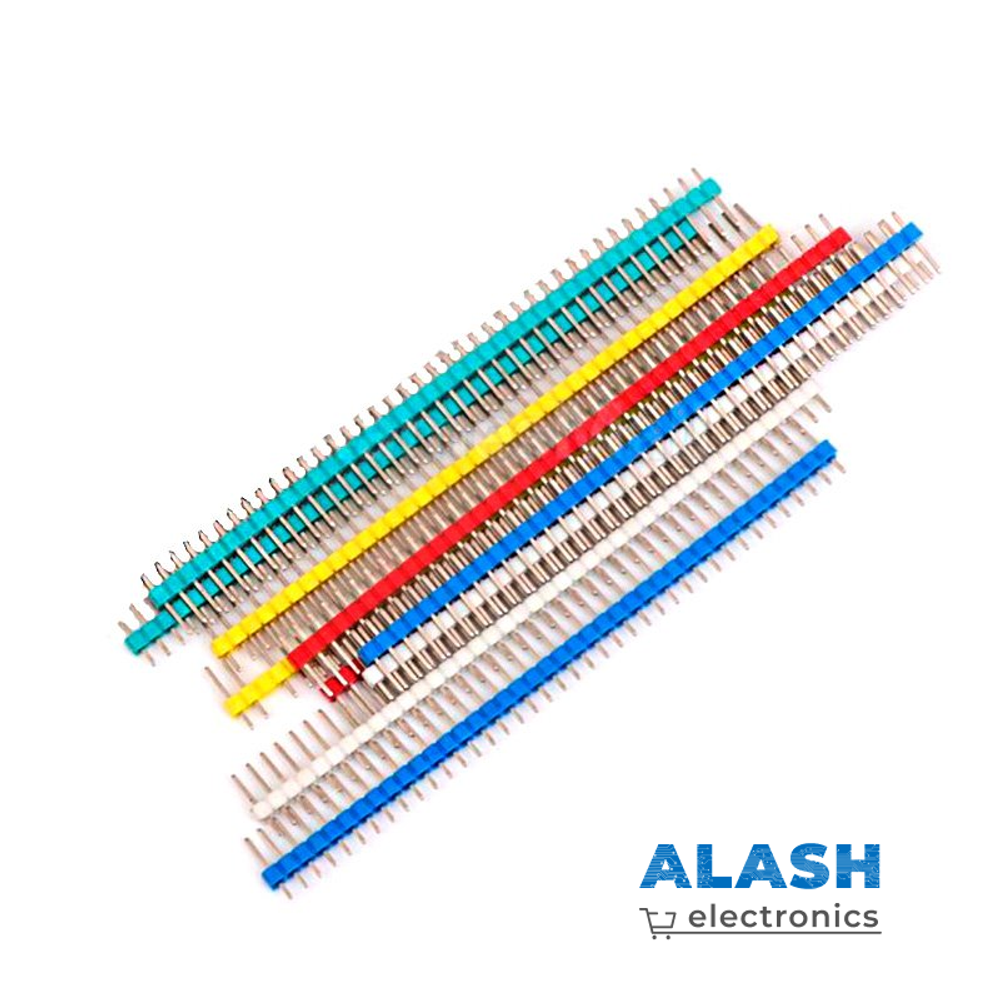

Цветовое исполнение	Цветной изолятор (красный, синий, желтый, зеленый, белый и др.)
Комплектация	10 шт. в упаковке

Ключевые преимущества для SEO и карточки товара

Удобство цветовой маркировки: Цветной изолятор позволяет разделять линии питания (+5V, +3.3V, GND) и передачи данных (I2C, SPI, UART), снижая риск ошибок при сборке макетов.
Легкое деление на нужную длину: Пластиковое основание легко режется или обламывается на секции с любым количеством пинов (1×2, 1×4, 1×8 и т.д.) без повреждения контактов.
Универсальная совместимость: Стандартный шаг 2.54 мм гарантирует абсолютную совместимость с беспаечными макетными платами (Breadboard), разъемами типа «мама» (BLS, DuPont) и платами Arduino, ESP32, Raspberry Pi Pico, STM32.
Удобная асимметрия для пайки: Короткая сторона штырей идеально подходит для монтажа в отверстия печатной платы (THT-пайка), а длинная — обеспечивает надежный контакт с ответной розеткой.

Особенности использования и монтаж

Разделение линейки: При необходимости получить разъем меньшей длины отсчитайте требуемое количество пинов и аккуратно перекусите пластиковое основание кусачками между контактами.
Монтаж на плату: Короткая сторона вставляется в монтажные отверстия платы и запаивается. Длинная сторона остается свободной для подключения шлейфов с разъемами DuPont или розеток PBS.

Область применения

Модульное конструирование: Запайка на платы датчиков, дисплеев, драйверов моторов и беспроводных модулей для их легкого подключения.
Прототипирование на базе Arduino: Создание переходников, расширительных плат (Shields) и нестандартных кабелей.
Ремонт и DIY-электроника: Организация внутренних разъемных соединений в корпусах приборов и робототехнических платформ.
