Name: Стереофонический аудиоусилитель D-класса TPA3110 (2×30 Вт, DC 8–26 В, XH-A232)
Brand: Alash Electronics
SKU: 2366
Price: 1090 KZT
Availability: InStock

Описание

Стереофонический аудиоусилитель D-класса TPA3110 (2×30 Вт, DC 8–26 В, XH-A232)

Компактный двухканальный аудиоусилитель D-класса XH-A232 построен на базе чипа TPA3110D2 от компании Texas Instruments. Модуль обеспечивают выходную мощность до 30 Вт на канал при высоком КПД (до 90%) и минимальном выделении тепла. Встроенная фирменная технология SpeakerGuard® отслеживает постоянную составляющую и защищает диффузоры динамиков от перегрузок и повреждений.

Технические характеристики

Параметр	Значение
Микросхема	Texas Instruments TPA3110D2
Класс усиления	D-класс
Количество каналов	2 (Stereo 2.0)
Выходная мощность	2 × 30 Вт (при 16 В / 4 Ом) / 2 × 20 Вт (при 12 В / 4 Ом)
Сопротивление нагрузки (динамики)	4 – 8 Ом
Напряжение питания (VCC)	8.0 – 26.0 В DC (оптимально 12 – 19 В)
Максимальный ток потребления	до 3 А
Коэффициент нелинейных искажений (THD+N)	< 0.1%
Коэффициент полезного действия (КПД)	до 90%
Технология защиты динамиков	SpeakerGuard® (ограничение тока + защита от постоянной составляющей)
Охлаждение	Установленный алюминиевый радиатор
Габариты платы	53 × 45 × 14 мм

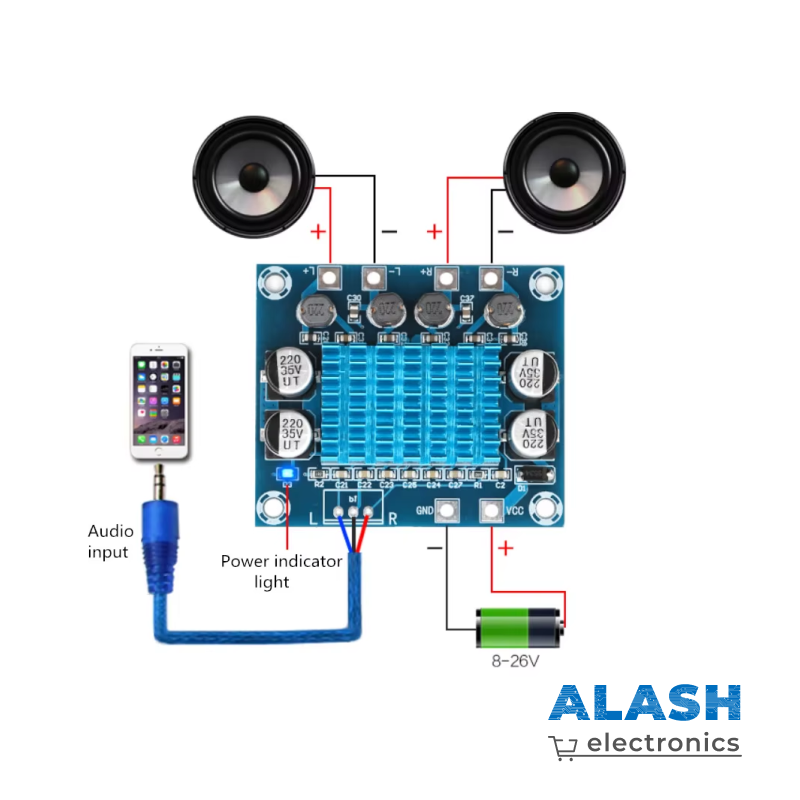

Назначение контактов и схема подключения

Вход питания (Power): VCC (плюс питания от 8 до 26 В), GND (минус питания / земля).
Вход аудиосигнала (Audio Input): 3-пиновый разъем L (левый канал), GND (общий провод сигнала), R (правый канал).
Выход на динамики (Speaker Output): Клеммные площадки L+ / L- (левый динамик), R+ / R- (правый динамик).

Внимание: Выходы усилителя выполнены по мостовой схеме (BTL). Запрещается объединять вместе отрицательные контакты выходов (L- и R-), а также заземлять их на общий провод питания (GND) или корпус устройства. Это приведет к повреждению выходных каскадов микросхемы.

618

Область применения

Портативные Bluetooth-колонки: Создание мощных переносных аудиосистем с питанием от Li-Ion сборки 3S–5S (12 В – 21 В) или внешнего БП.
Модернизация автоакустики: Встраивание в бортовую сеть автомобиля (12 В) для усиления звука штатных магнитол или замены сгоревших штатных УНЧ.
Ремонт активных колонок: Замена устаревших или перегревающихся усилителей в компьютерной акустике и домашней аудиоаппаратуре.
DIY-аудиопроекты: Озвучивание игровых автоматов, домашних кинотеатров и интерактивных стендов.

Преимущества

Высокая мощность при малых габаритах: Выдает до 30 Вт на канал при размерах платы всего 53 × 45 мм.
Низкое тепловыделение (КПД до 90%): Высокая энергоэффективность D-класса позволяет обойтись небольшим компактным радиатором без активного вентилятора.
Защита динамиков SpeakerGuard®: Предотвращает выгорание звуковых катушек динамиков при пробое постоянного напряжения или сильных клиппингах.
Широкий диапазон питания (8–26 В): Отлично работает как от 12V источников (автомобиль, сетевой адаптер), так и от ноутбучных блоков питания (19V).
