Name: Цифровой DC вольтметр / амперметр 0.56″ (0–100 В / 0–10 А)
Brand: Alash Electronics
SKU: 2348
Price: 2150 KZT
Availability: InStock

Характеристики варианта: разъём A. Артикул: 2348. В интернет-магазине Alash Electronics доступна доставка по Алматы и всему Казахстану.

Описание

Цифровой DC вольтметр / амперметр 0.56″ (0–100 В / 0–10 А)

Компактный встраиваемый цифровой двухдиапазонный измерительный модуль оснащен ярким двухцветным 0.56-дюймовым светодиодным дисплеем. Прибор предназначен для одновременного измерения напряжения постоянного тока до 100 В и силы тока до 10 А. Модуль содержит встроенный шунт и требует внешнего питания логики в диапазоне от 4 до 30 В DC.

Технические характеристики

Параметр	Значение
Диагональ и тип дисплея	0.56″ LED (двухстрочный, 3-разрядный)
Цвет индикации	Красный (напряжение), Синий / Зеленый (ток)
Диапазон измерения напряжения	0.0 – 100 В DC
Диапазон измерения силы тока	0.0 – 10.0 А DC (встроенный измерительный шунт)
Напряжение питания схемы (VCC)	4.0 – 30.0 В DC (Внимание: свыше 30 В выведет модуль из строя!)
Погрешность измерений	±1% (напряжение) / ±1% (ток)
Ток потребления схемы	< 20 мА
Частота обновления показаний	~500 мс / раз
Габариты модуля	48 × 29 × 22 мм (монтажное отверстие 46 × 27 мм)

Подключение и назначение проводников

Модуль оснащен двумя разъемами с проводниками разного сечения:

Тонкие провода (Питание прибора и измерительный вход):
Красный (тонкий): Плюс питания модуля (+4...30 В).
Черный (тонкий): Минус питания модуля (GND).
Желтый (или Белый): Вход измерения напряжения (0...100 В).
Толстые провода (Силовая цепь измерения тока):
Красный (толстый): Вход тока (подключается к минусу нагрузки).
Черный (толстый): Выход тока (подключается к общему минусу источника питания).

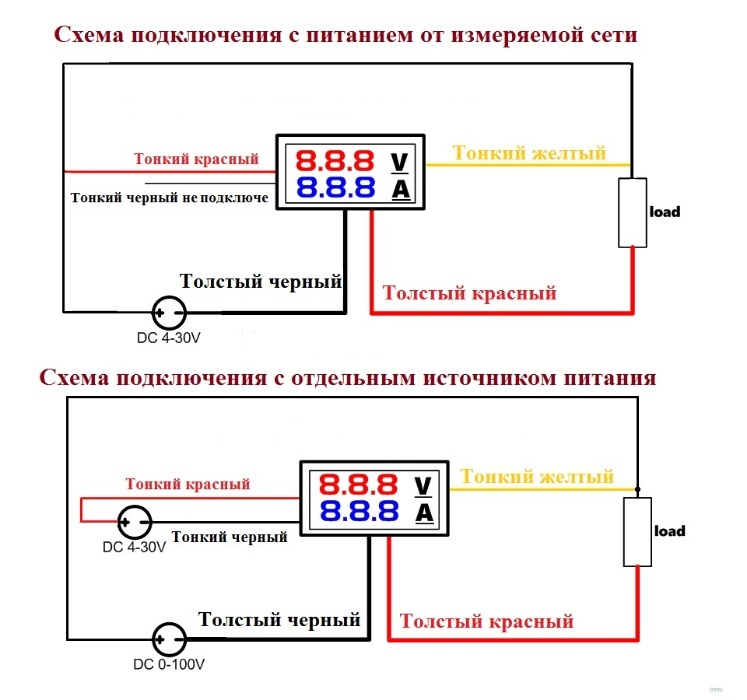

Схема подключения по току: Измерение тока происходит исключительно по минусовой линии (в разрыв минуса). Не подключайте толстые провода напрямую к плюсовому полюсу источника питания — это приведет к короткому замыканию и сгоранию внутреннего шунта!

1643107500_1535432331

Область применения

Лабораторные блоки питания (ЛБП): Индикация текущего выходного напряжения и потребляемого тока.
Зарядные устройства и аккумуляторы: Мониторинг процесса заряда аккумуляторов, солнечных панелей и автомобильных батарей.
Системы автоматизации и DIY: Контроль параметров нагрузки в радиоуправляемых моделях, силовых щитах, автоэлектрике и электротранспорте.
Тестирование силовых цепей: Контроль токопотребления светодиодных лент, нагревателей и электродвигателей.

Преимущества

Одновременный контроль: Вывод напряжения и тока на один экран избавлеет от необходимости ставить два отдельных прибора.
Встроенный токовый шунт: Не требует покупки и подключения внешнего массивного шунта для измерений до 10 А.
Двухцветная индикация: Высокая контрастность и разделение по цветам упрощают быстрое считывание показаний.
Удобный рамный корпус: Встраиваемая конструкция с защелками позволяет легко монтировать модуль в лицевые панели приборов.
