На сегодняшний день широкое распространение получили аккумуляторы типоразмеров 18650 и 26650, привлекательные своими характеристиками: высокой емкостью при относительно небольших габаритах. Аккумуляторы могут использоваться как отдельно, так и в составе батарей.
Классические литиевые аккумуляторы – очень эффективные и не менее требовательные батареи. Им противопоказаны перезаряд, переразряд, КЗ, превышение максимального тока заряда и разряда. Для мониторинга этих параметров и защиты аккумуляторов применяют специальные платы – BMS (Battery Management Service).

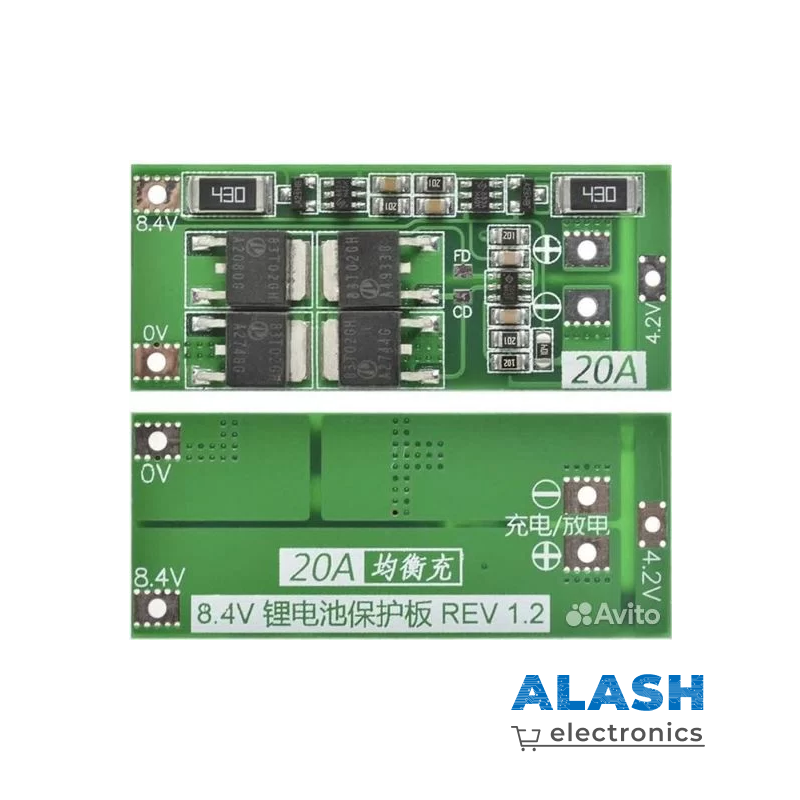

Предлагаемая плата реализует все виды защиты, а кроме того, имеет встроенный балансир. Если аккумуляторы объединяются в последовательные сборки и между банками будет присутствовать разброс напряжения, более заряженная банка начнёт заряжать менее заряженную, расходуя лишнюю энергию, и в итоге эффективная ёмкость сборки существенно уменьшится.
Для противостояния этому используют балансир, который выравнивает напряжение на элементах в процессе зарядки, позволяя в дальнейшем использовать всю ёмкость батареи.
Применяемый балансир крайне прост и эффективен – при заряде сборки и достижении одной из банок максимального напряжения, он отключает её от зарядки и подключает вместо неё резистор, пока вторая банка дозаряжается.
ОСНОВНЫЕ ДОСТОИНСТВА
- Встроенный балансир
- Высокая скорость срабатывания защиты
- Компактные габариты
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
- Питание самодельного робота
- Повербанк
- Питание мощного светодиодного фонаря
Для подключения сборки подключите АКБ последовательно и померяйте напряжение относительно выходного минуса, согласно полученным значениям подключите АКБ к плате (точки подписаны по напряжению). Паять батареи крайне не рекомендуется!
При первом подключении для активации необходимо подать напряжение 8.4В на вход питания BMS платы (контакты P+ / P-).
Перед подключением BMS обязательно отбалансируйте все аккумуляторы в сборке – их емкость должна быть одинаковой, а заряд – 100%.
