После завершения всех предыдущих экспериментов вы, возможно, приобрели некоторое базовое понимание и знания об использовании Arduino. Мы уже познакомились с цифровым вводом и выводом, аналоговым вводом и ШИМ.Теперь давайте начнем изучение применения датчиков.Фоторезистор (фотоваристор) - это резистор, сопротивление которого изменяется в зависимости от интенсивности падающего света. Это основано на фотоэлектрическом эффекте полупроводников. Если падающий свет интенсивный, его сопротивление уменьшается; если свет слабый, сопротивление увеличивается.

Цветовая модель RGB является стандартом цвета в индустрии. Она получает различные цвета, изменяя три цветовых канала: красный (R), зеленый (G) и синий (B), и объединяя их. RGB обозначает три цвета: красный, зеленый и синий. В этом проекте мы используем Arduino для смешивания этих трех цветов в равных количествах для получения белого света.

С помощью Arduino можно создавать множество интерактивных работ. Самое распространенное из них - акусто -оптическое отображение. Все предыдущие эксперименты были связаны со светодиодами. Однако схема в этом эксперименте может производить звук. Обычно эксперимент проводится с использованием зуммера, а не динамика, так как зуммер проще и легче в использовании. Здесь мы представляем пассивный зуммер. Он не может быть активирован самостоятельно, а только внешними импульсными частотами. Различные частоты производят различные звуки. Мы можем использовать Arduino для кодирования мелодии песни, что довольно весело и просто.

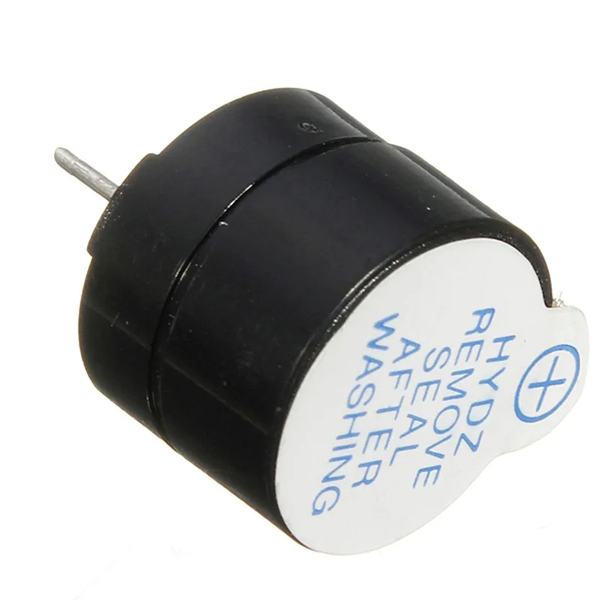

Активный зуммер широко используется как элемент изготовления звука в компьютерах, принтерах, сигнализациях, электронных игрушках, телефонах, таймерах и многом другом. Он имеет внутренний источник вибрации. Просто подключите его к источнику питания 5В, и он будет непрерывно издавать звук.

I/O порт означает интерфейс для ВВОДА и ВЫВОДА. До сих пор мы использовали только функцию ВЫВОДА. В этом эксперименте мы попробуем использовать функцию ВВОДА, которая заключается в чтении выходного значения устройства, подключенного к нему. Мы используем 1 кнопку и 1 светодиод, используя как вход, так и выход, чтобы лучше понять функцию I/O. Кнопочный переключатель, знакомый большинству из нас, это компонент с переключающим значением (цифровым значением). Когда он нажат, цепь находится в закрытом (проводящем) состоянии.

Мы часто видим множество рекламных щитов, состоящих из цветных светодиодов. Они постоянно меняются, создавая различные эффекты. В этом эксперименте мы составляем программу для симуляции эффекта погони.

В предыдущей программе мы провели эксперимент с мигающим светодиодом с использованием одного светодиода. Теперь пришло время усложнить эксперимент и сделать светофор. На самом деле, эти два эксперимента похожи. Однако в этом эксперименте со светофором мы используем три светодиода разного цвета, а не один.

ШИМ, что означает Широтно-Импульсная Модуляция (Pulse Width Modulation), это техника, используемая для кодирования аналогового уровня сигнала в цифровые значения. Компьютер не может выдавать аналоговое напряжение, только цифровые значения напряжения, такие как 0В или 5В. Поэтому мы используем высокоточный счетчик для кодирования конкретного аналогового уровня сигнала, модулируя скважность ШИМ.

Эксперимент с мигающим светодиодом довольно прост. В программе "Hello World!" мы уже сталкивались со светодиодом. На этот раз мы подключим светодиод к одному из цифровых контактов, а не будем использовать светодиод 13, припаянный к плате. Помимо Arduino и USB-кабеля, вам понадобятся дополнительные детали, перечисленные ниже.

Что касается начала, то начнем с простого. В этом проекте вам понадобятся только Arduino и USB-кабель, чтобы запустить «Hello World!». эксперимент. Это не только тест связи между вашим Arduino и ПК, но и учебный проект для вас, чтобы вы впервые попробовали в мире Arduino!
