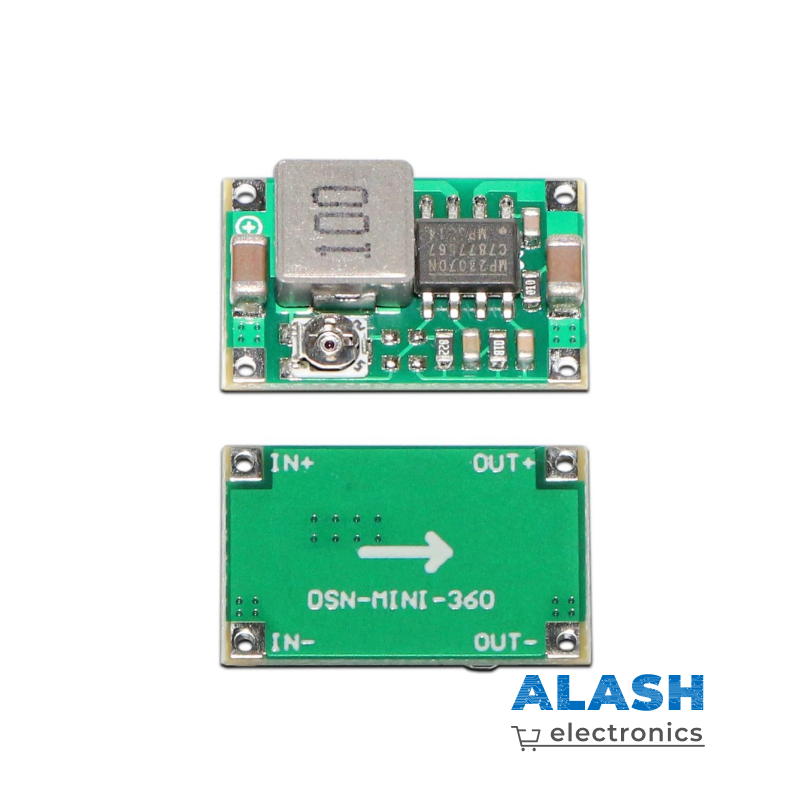

MH Mini 360 DC-DC понижающий блок 4,75-23В на 1-17В, 1,8А mh-mini-360 mini-360

DSN Mini-360 миниатюрный понижающий DC-DC преобразователь.

Характеристики DSN Mini-360:

• Маркировка: DSN-Mini-360
• Аналоги:
  • Mini-360
  • MH-Mini-360
  • HX-Mini-360
• Контроллер: MP2307DN
• Диапазон входного напряжения: 4,75…23 В
• Диапазон выходного напряжения: 1−17 В (регулируется потенциометром)
• Рабочий ток: ≤1,8 А
• Максимальный выходной ток: ≤3 А
• Эффективность (КПД): ≤96%
• Функции защиты:
  • от перегрева: до 160℃
  • от короткого замыкания на выходе: есть
  • от переполюсовки: нет
• Рабочая частота: 340 кГц
• Пульсации: ≤30 мВ
• Точность поддержания напряжения: ±2.5%
• Диапазон рабочих температур: -40℃…+85℃
• Габаритные размеры (Д×Ш×В): 17×11×3,8 мм

В связи с тем, что у модуля отсутствует защита от переполюсовки, то при необходимости можно установить диод Шоттки на входе платы.

При рабочем токе выше 1,8 А рекомендуется использовать дополнительное охлаждение в виде радиатора.

Модуль DC-DC DSN-Mini-360 обладает малыми габаритами, это дает широкую возможность для использования в DIY моделях, для питания видеокамер, видеорегистраторов в автомобилях, в сетевом оборудовании, в RC-моделях, для зарядки литий-полимерных аккумуляторов 2s-5s.

Выходное напряжение на выходе всегда будет ниже чем на входе.

Комплект поставки: плата модуля DSN Mini-360 4,75…23 В/3 А.
