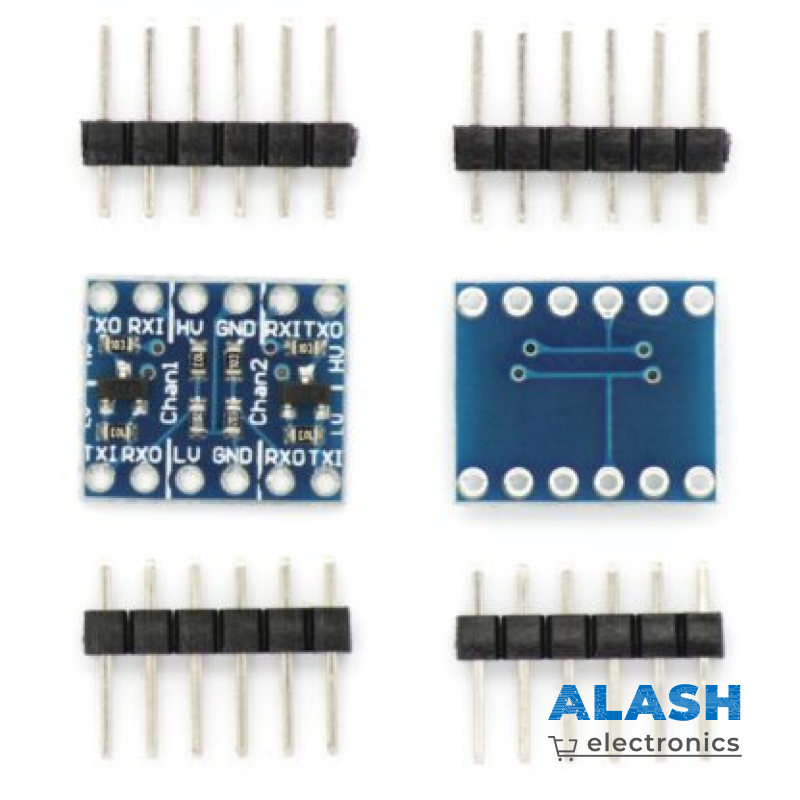

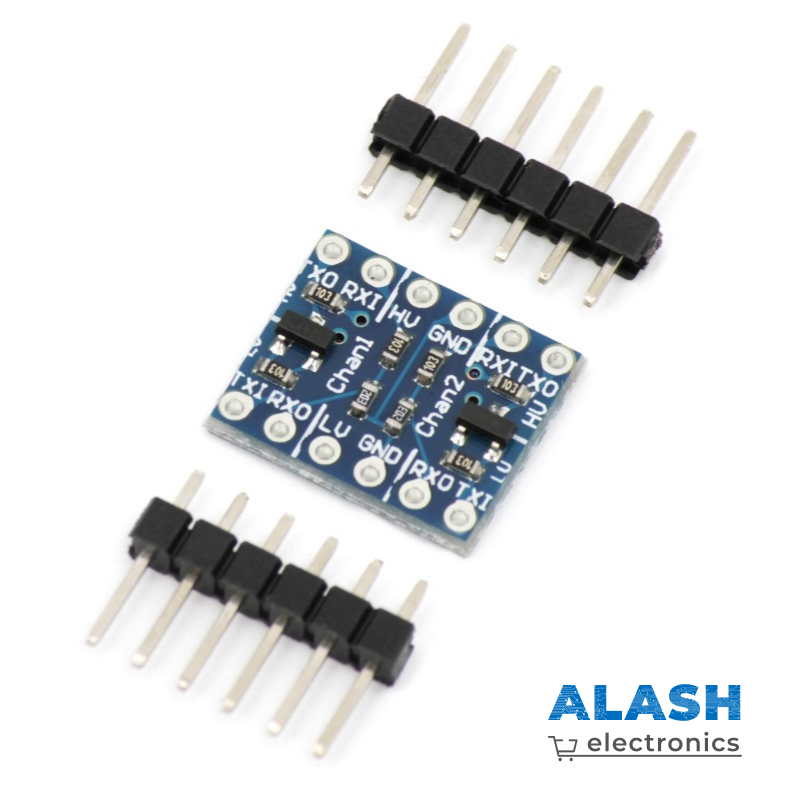

2-канальный конвертер логических уровней 3,3—5В

Контакная группа модуля

• RXI (RX input) — вход сигнала с высоким напряжением в конвертер, подключается к передающему данные порту устройства с напряжением 5 В;
• TXO (TX output) — выход сигнала с повышенным напряжением из конвертера, подключается к считывающему порту устройства с напряжением 5 В;
• TXI (TX input) — вход сигнала с низким напряжением в конвертер, подключается к передающему данные порту устройства с напряжением 3,3 В;
• RXO (RX output) — выход сигнала с пониженным напряжением из конвертера, подключается к считывающему порту устройства с напряжением 3,3 В;
• GND — земля, общий провод
• LV (low voltage) — подключение 3,3 В от модуля, работающего с таким напряжением;
• HV (high voltage) — подключение 5 В от модуля, работающего с таким напряжением;
