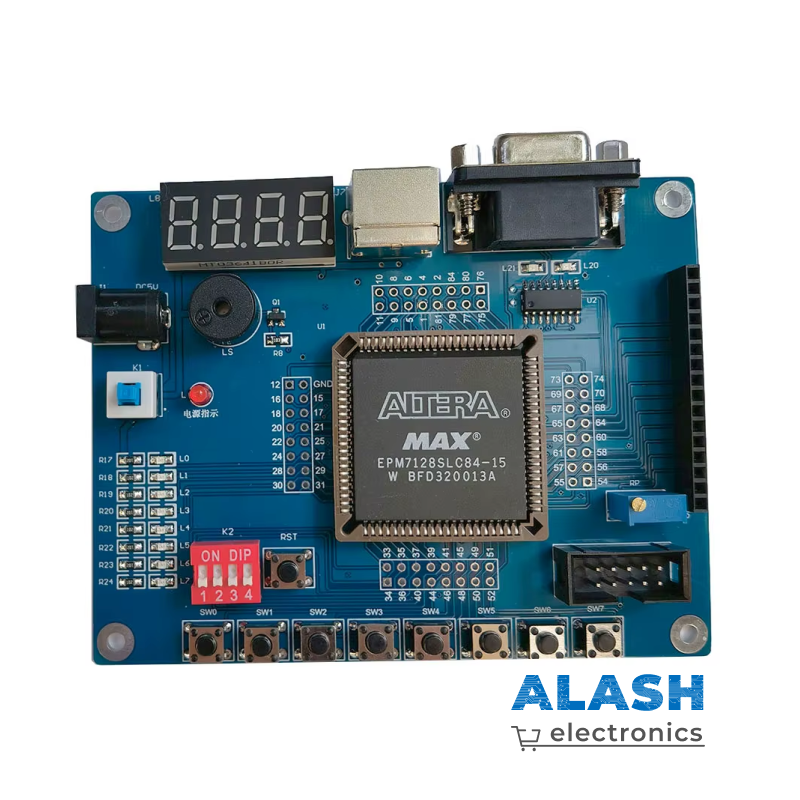

Макетная плата FPGA Altera CPLD EPM7128SLC84

Состав платы

1. Основной чип: Altera CPLD EPM7128SLC84.

2. Плата работает от источника постоянного тока 5 В ± 10%, с током покоя 0,08 А ± 10%.

3. Уровни выходных сигналов портов ввода-вывода: стандарт TTL.

4. Используется активный кварцевый генератор на 50 МГц.

5. Глобальные часы: GCLK1.

6. Все выводы чипа CPLD доступны для подключения, что упрощает ввод и вывод данных.

7. Порт питания: один порт постоянного тока на 5 В.

8. Выключатель питания: 1 шт.

9. Индикатор питания: 1 красный светодиод.

10. Кнопка сброса: 1 шт.

11. Независимые кнопки: 8 шт.

12. DIP-переключатель: 4-битный.

13. Интерфейс JTAG для загрузки логических программ.

14. Светодиоды состояния: 8 шт.

15. 4-разрядная цифровая индикаторная трубка.

16. Интерфейс для подключения LCD1602 (5 В).

17. Зуммер: 1 шт.

18. Интерфейс PS/2: 1 шт.

19. Последовательный порт: 1 шт.

20. Все порты ввода-вывода доступны для вторичной разработки.

21. USB-кабель для питания платы.

22. Последовательный кабель для связи.
