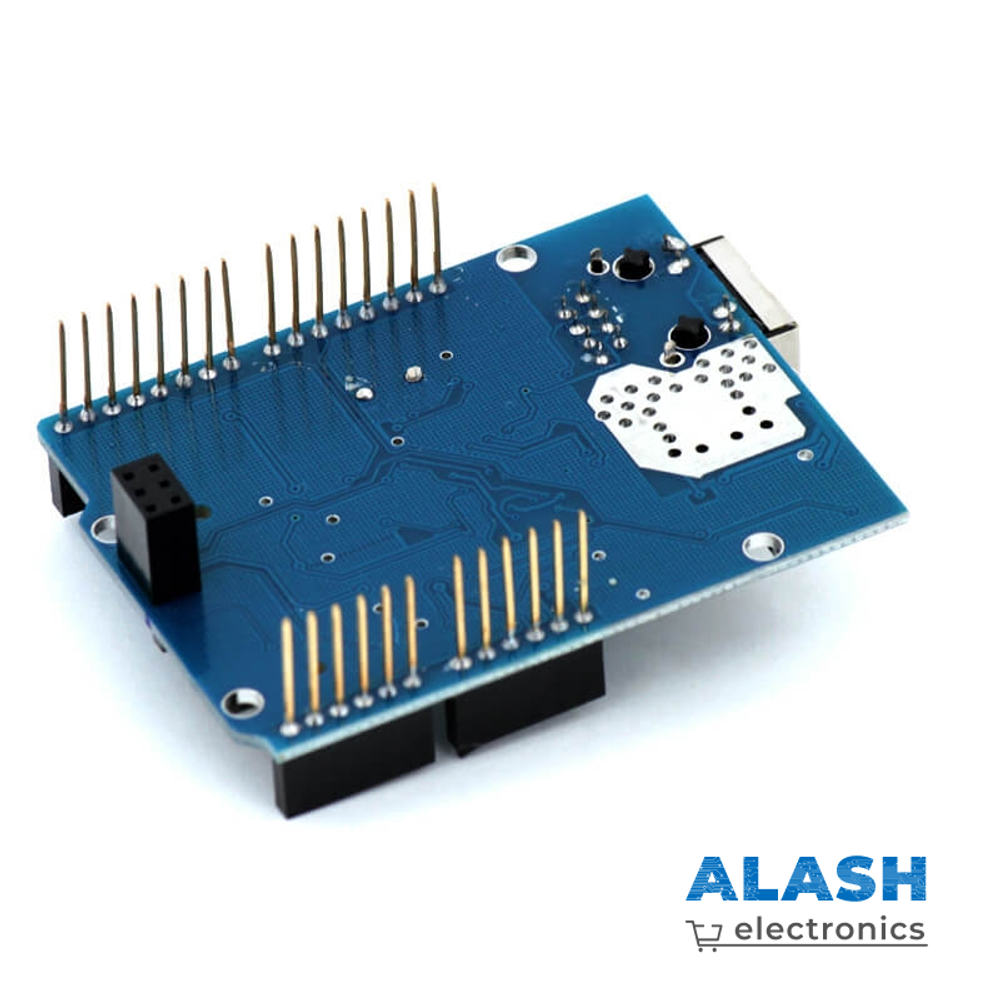

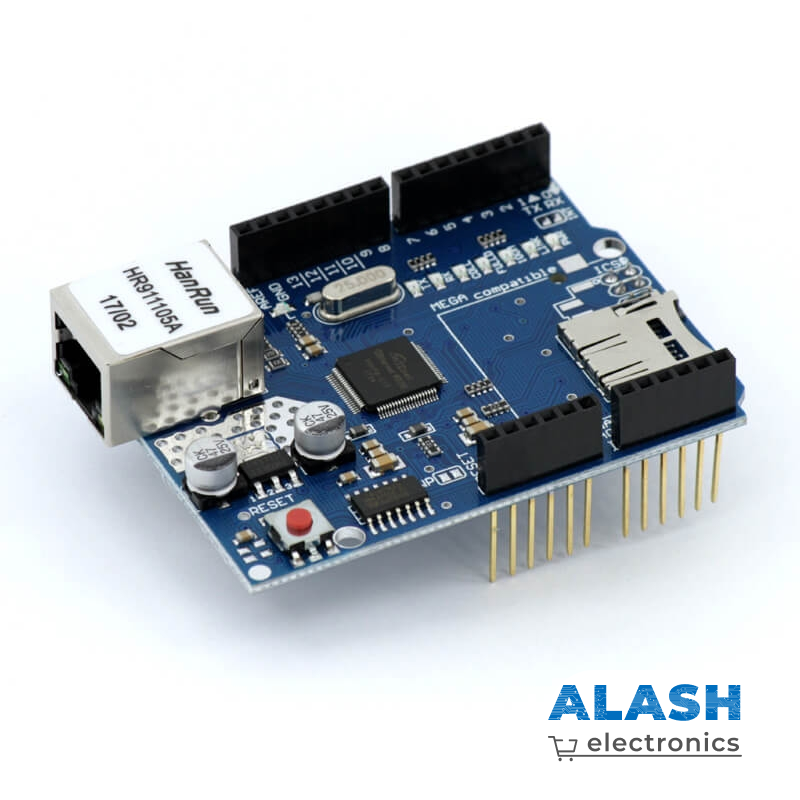

Ethernet шилд W5100

Name: Ethernet шилд W5100
SKU: 155
Rating: 0 (0 reviews)

(0)

Добавить в сравнение

В корзине шт Перейти

Купить в 1 клик

Arduino Ethernet Shield W5100 – одна из интереснейших плат расширения, позволяющая управлять платой Arduino или производить обмен данными через локальную сеть или Интернет. Это может пригодиться, если вам нужно получать какую-то информацию для работы из сети, разместить свой собственный веб-сайт или управлять Arduino по сети. На данной плате расширения также имеется слот для microSD карты памяти. Для управления платой используется базовая библиотека Arduino IDE – Ethernet library, а для работы microSD картой – SD library. Для работы, помимо Arduino и самого шилда, вам также понадобится сетевой кабель (витая пара), причем, если вы будете подключать плату непосредственно к компьютеру (а не через роутер), то он должен быть обжат по схеме Crossover.

Описание

На плате расширения расположено несколько светодиодов-индикаторов:

PWR: показывает наличие питания основного устройства и платы расширения;
LINK: светится, если есть соединение с сетью; мигает во время передачи или получения данных;
FULLD: светится, если сетевое соединение поддерживает полнодуплексный режим работы;
100M: светится, если сетевое соединение относится к классу 100 Мб/с (в отличие от сетей 10 Мб/с);
RX: мигает в процессе получении данных;
TX: мигает в процессе отправки данных;
COLL: информирует об обнаружении сетевых коллизий.

Плата расширения Arduino Ethernet может генерировать сигналы прерываний, которые позволяют уведомлять Ардуино о различных событиях, возникающих в модуле W5100. Для этого на плате предусмотрена перемычка “INT”, впаивание которой приведет к замыканию вывода INT микросхемы W5100 с цифровым выводом 2 Ардуино. Однако следует помнить, что обработка таких событий не поддерживается библиотекой Ethernet.
