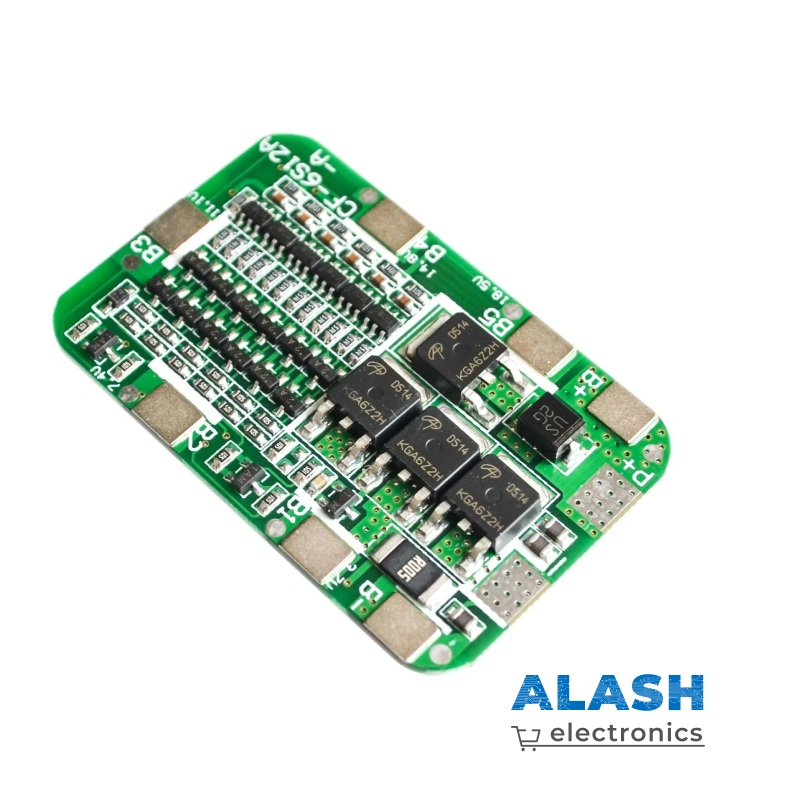

Дизайн BMS платы защиты 6 Li-ion аккумуляторов (15 А) позволяет ей переносить максимальные нагрузки без значимого нагрева; к этому располагают и силовые контактные площадки для подключения нагрузки. Контроллер балансирует напряжение каждой банки аккумуляторов и защищает их от переразряда и перезаряда. Важно, чтобы все они имели как можно более одинаковые характеристики (среди которых – ток разряда не менее 15 А, иначе данная защита окажется неэффективна).
Для активации схемы нужно подключить зарядное устройство. Ток заряда литиевых аккумуляторов – обычно 50-100 % от ёмкости аккумулятора.
Обратите внимание! Для нормальной работы функции балансировки разброс напряжений на каждом аккумуляторе должен быть меньше 0,15 – 0,2 В.
Модуль обладает следующими защитными функциями:
- защита от короткого замыкания;
- защита от перезаряда;
- защита от переразряда;
- защита от перегрузки по току.
Схема подключения
