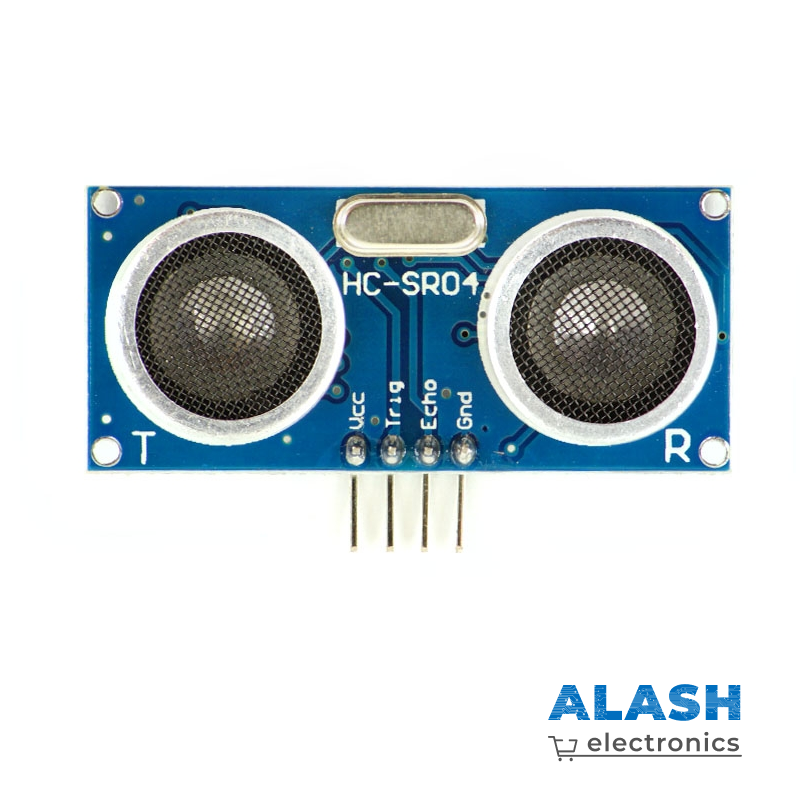

Ультразвуковой модуль измерения расстояния HC-SR04 Ultrasonic Sensor

Ультразвуковой модуль измерения расстояния HC-SR04 может служить прекрасным датчиком для робота, благодаря которому он сможет определять расстояния до объектов, объезжать препятствия, или строить карту помещения. Его можно также использовать в качестве датчика для сигнализации, срабатывающего при приближении объектов.

Для удобного и надежного крепления данного модуля к различным поверхностям, корпусам и платформам существуют специальные кронштейны.

Ультразвуковой дальномер определяет расстояние до объектов точно так же, как это делают дельфины или летучие мыши. Он генерирует звуковые импульсы на частоте 40 кГц и слушает эхо. По времени распространения звуковой волны туда и обратно можно однозначно определить расстояние до объекта.

Распиновка

• Vcc — положительный контакт питания.
• Trig — цифровой вход. Для запуска измерения необходимо подать на этот вход логическую единицу на 10 мкс. Следующее измерение рекомендуется выполнять не ранее чем через 50 мс.
• Echo — цифровой выход. После завершения измерения, на этот выход будет подана логическая единица на время, пропорциональное расстоянию до объекта.
• GND — отрицательный контакт питания.
