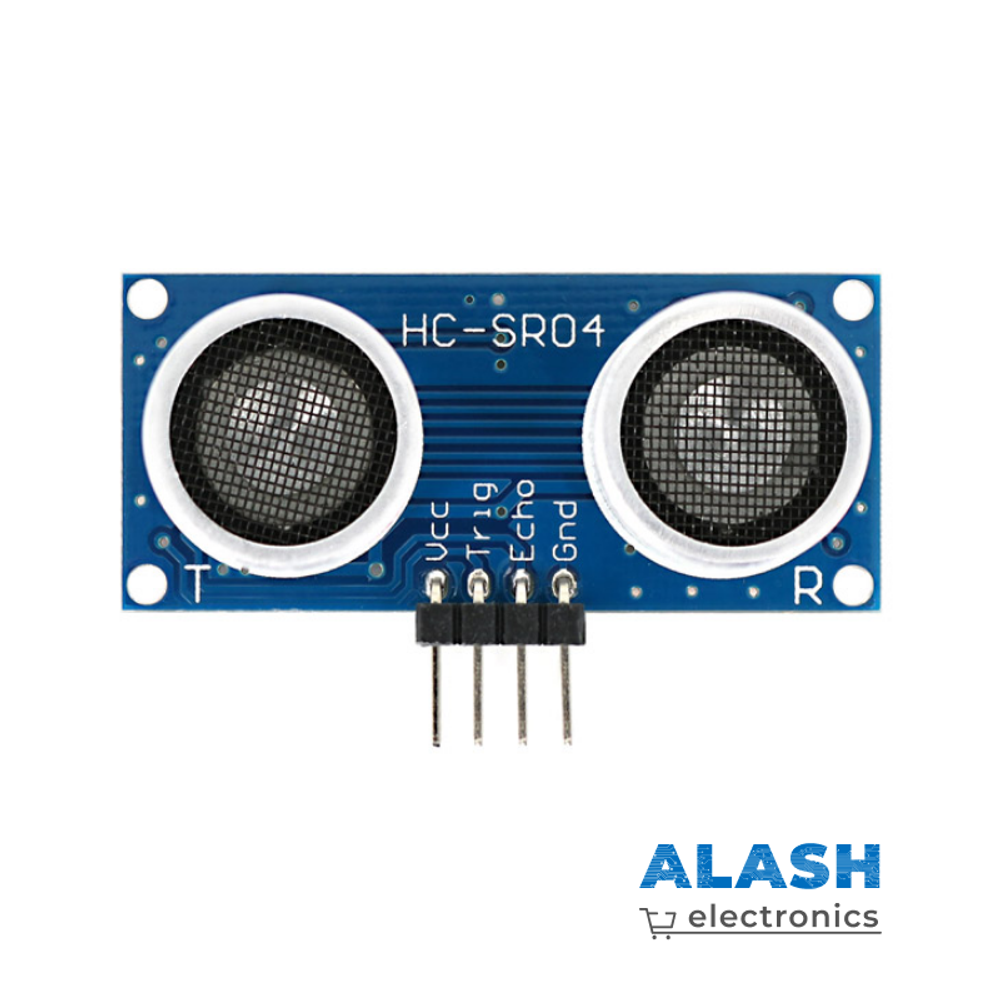

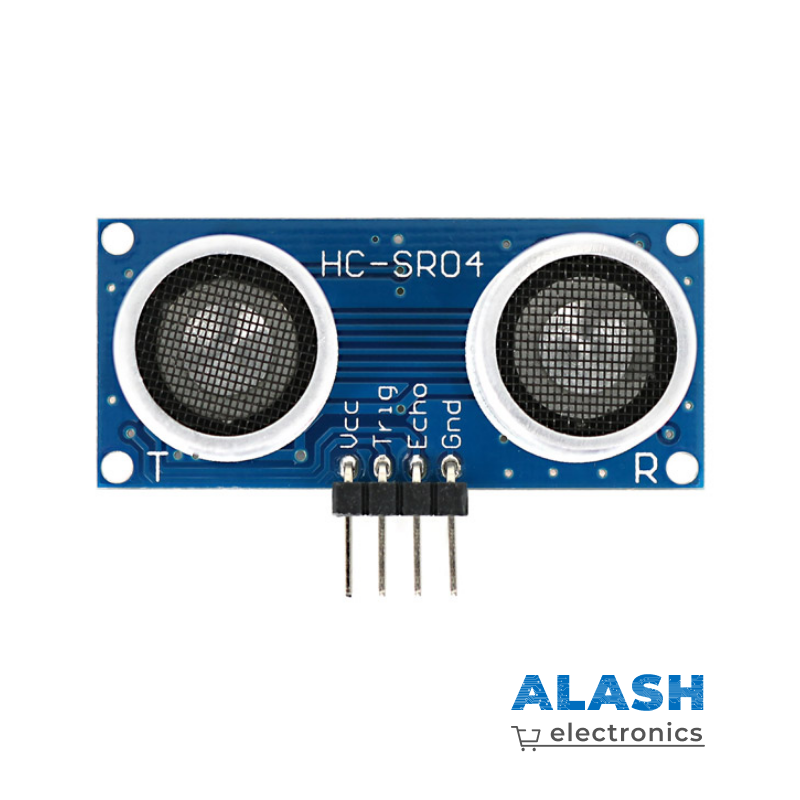

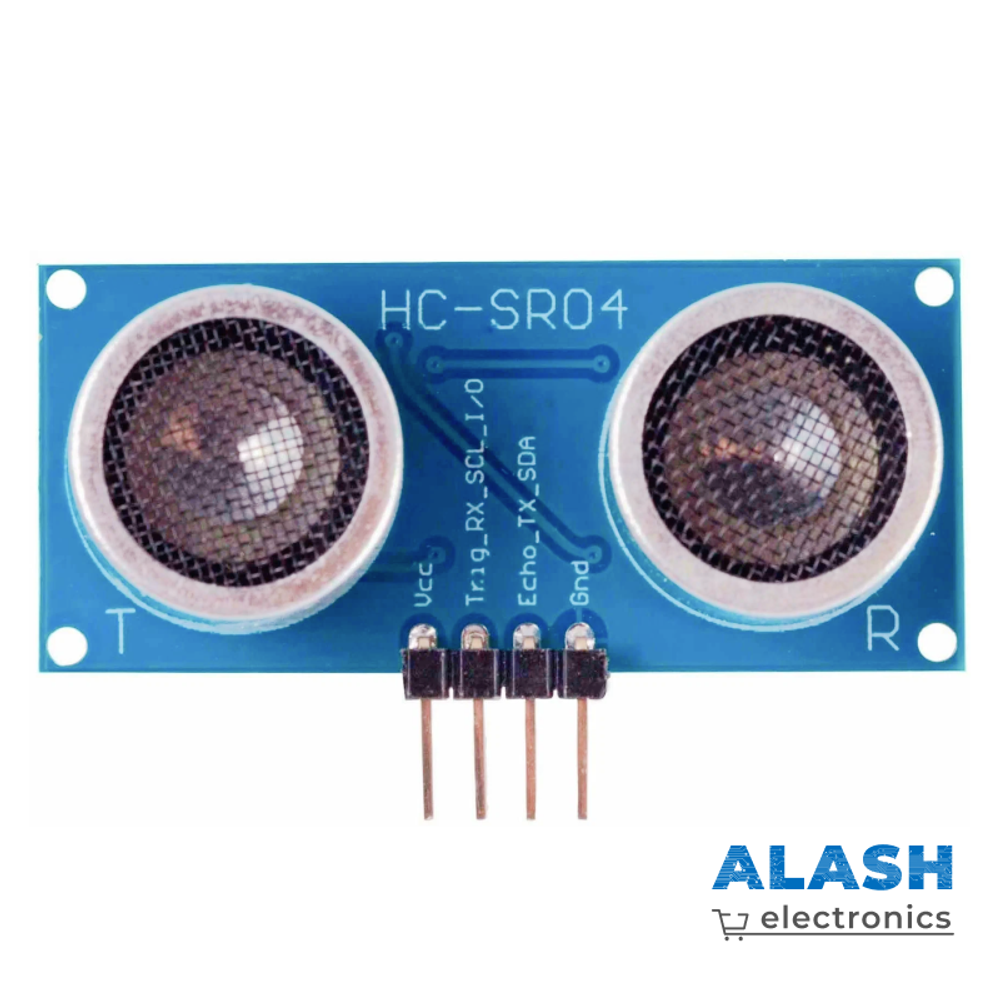

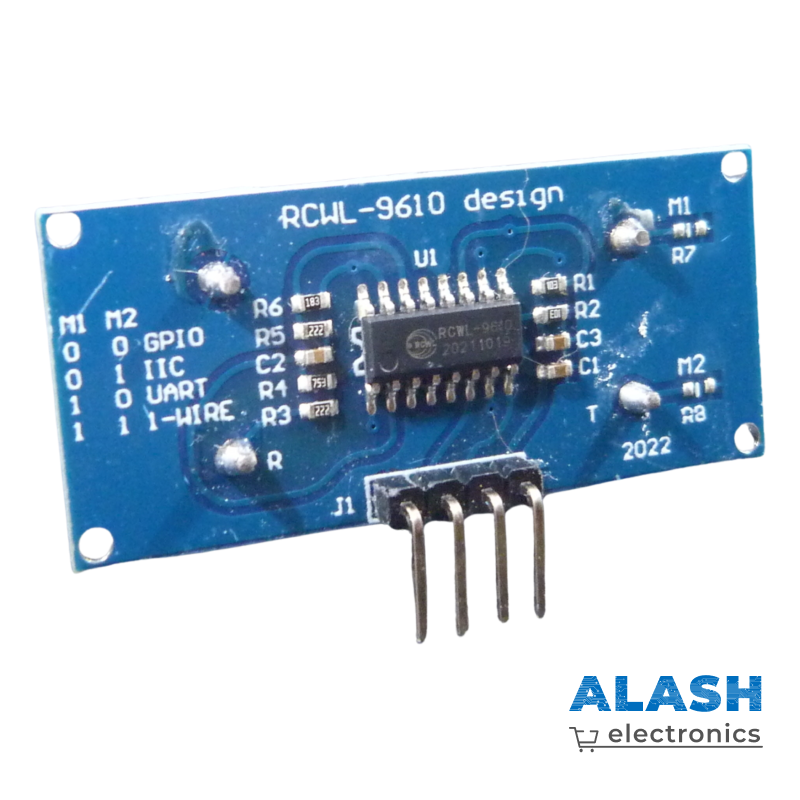

Ультразвуковой модуль измерения расстояния HCSR04, новый

Основные Технические параметры:
1. Используйте напряжение: DC5V
2. Ток покоя: менее 2 мА
3: выходной уровень: высокий 5 В
4: выходной уровень: Низкий 0 В
5: Угол индукции: не более 15 градусов
6: Расстояние обнаружения: 2-450 см
7: Высокая точность: до 3 мм

Метод подключения: VCC, TRIG (Управляющий конец), эхо (конец приемника), провод заземления GND

Как использовать этот продукт:
Когда порт управления отправляет высокий уровень более 10US, он может дождаться выхода высокого уровня на принимающем порту. Как только есть выход, таймер может быть запущен для подсчета, и когда этот порт станет низким уровнем, значение таймера может быть прочитано. Время-это время этого диапазона, и расстояние можно рассчитать. С таким постоянным периодическим измерением вы можете перемещать измеренное значение ~~

Как работает модуль:
(1) Используйте IO для запуска диапазона и подачи сигнала высокого уровня не менее 10 МКС;
(2) модуль автоматически отправляет 8 прямоугольных волн 40 кГц и автоматически определяет, есть ли сигнал возврата;
(3) Возврат сигнала, высокий уровень выводится через IO, а продолжительность высокого уровня-это время от запуска ультразвуковой волны до возврата. Расстояние тестирования = (время высокого уровня * скорость звука (340 м/с)/2;

Этот модуль может обеспечить полный набор выстраивая в ряд программ: К51, PIK18F877, ультразвуковой дисплей LCD 1602, ультразвуковой дисплей LCD 12864, цифровой дисплей трубки, дисплей серийного порта, ETK., выстраивая в ряд программа ссылки.

Размер: 45x21 мм (Д x Ш)
