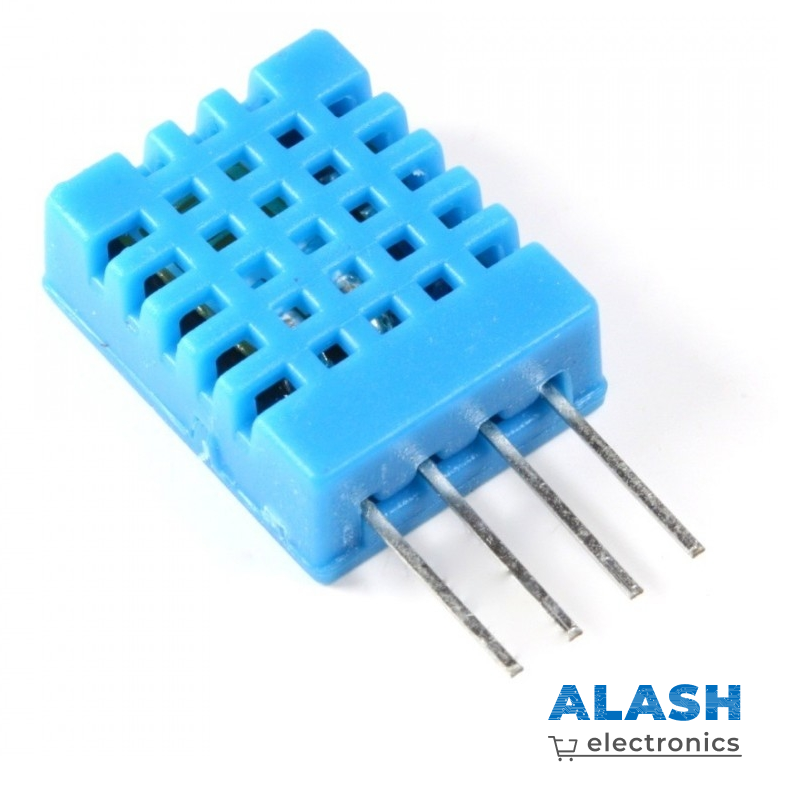

Датчик температуры и влажности DHT11

Датчик DHT11 предназначен для снятия данных о температуре и влажности окружающей среды. Этот довольно популярный датчик не обладает высоким быстродействием и точностью, но зато прост, недорог и отлично подходит для обучения.

Между выводами 1 и 2 (VCC и DATA) следует включить подтягивающий резистор, для того чтобы в режиме ожидания линия была в высоком состоянии. Рекомендуемый номинал 10 кОм, если расстояние от датчика к ардуино не большое. Для расстояния больше 20 метров, рекомендуется резистор номиналом 5,1 кОм.

Наиболее простой способ подключения данного датчика – использовать модуль датчика DHT11.

Датчик DHT имеет 4 вывода стандарта 2,54 мм:

• VCC – питание +3В — +5 В;
• DATA – данные от датчика;
• NC – не используется;
• GND – «земля
