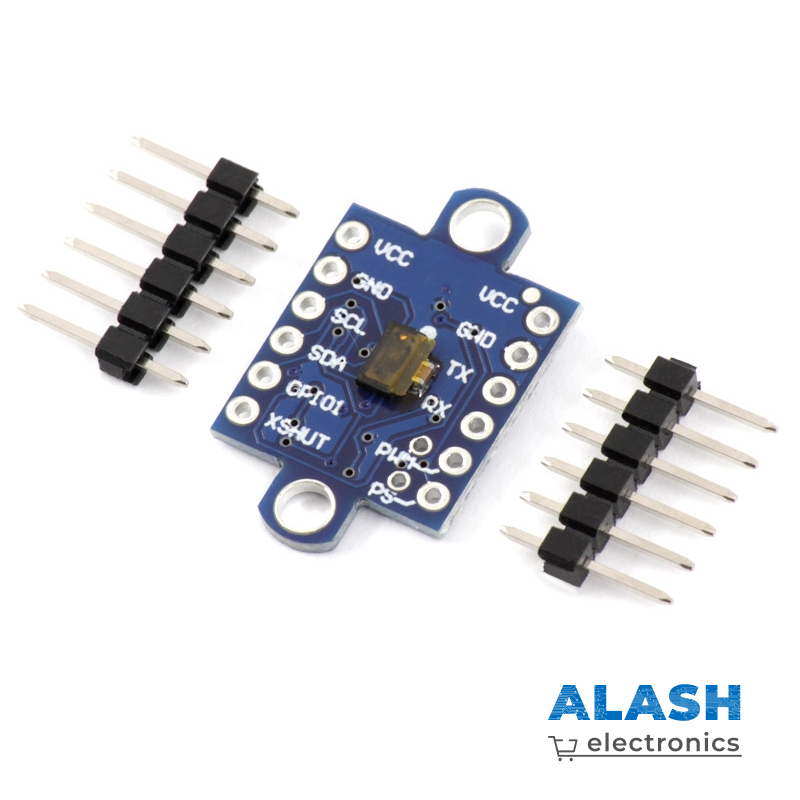

Лазерный датчик расстояния GY-53 на VL53L0X

Лазерный датчик расстояния GY-53 на VL53L0X – миниатюрный модуль датчика расстояния (до 2 м). VL53L0X оснащен матрицей на основе высокочувствительных однофотонных лавинных диодов. Источником оптического сигнала служит поверхностно-излучающий лазер VCSEL с длиной волны 940 нм.

Модуль может подключаться через последовательный интерфейс I2C, TTL (RX/TX) и ШИМ. Напряжение питания – 3—5В.

Контактная группа модуля:

• VСС – «+» питания (3—5 В)
• GND – «земля», «-» питания
• SDA – передача данных по интерфейсу I2C
• SCL – тактирующий сигнал интерфейса I2C
• RX – линия приема данных
• TX – линия передачи данных
• PWM – передача данных по ШИМ
• XSHUT – линия сброса
• GPIO1 – может использоваться для индикации готовности
