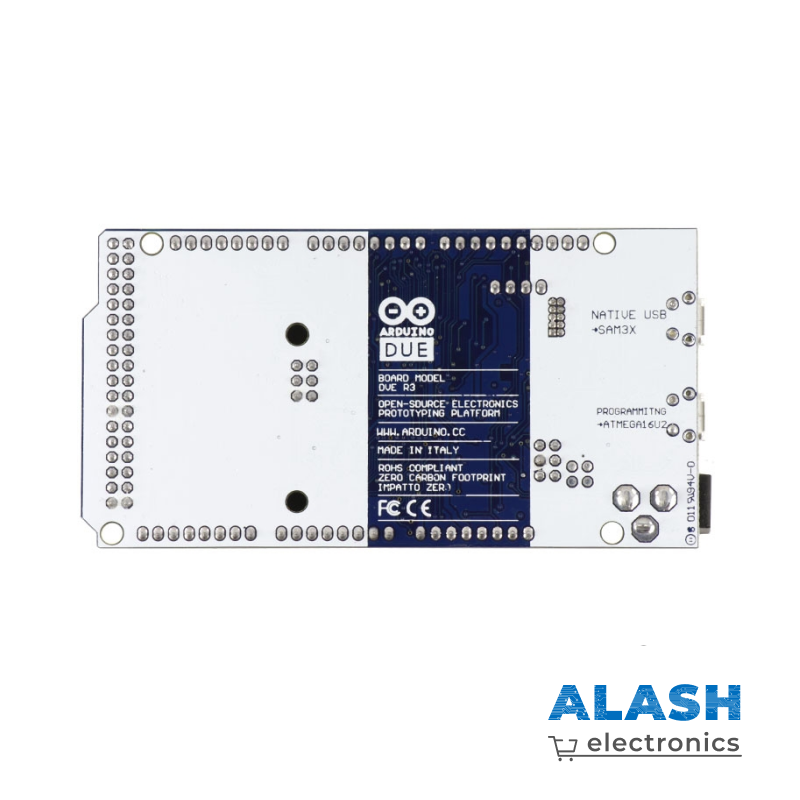

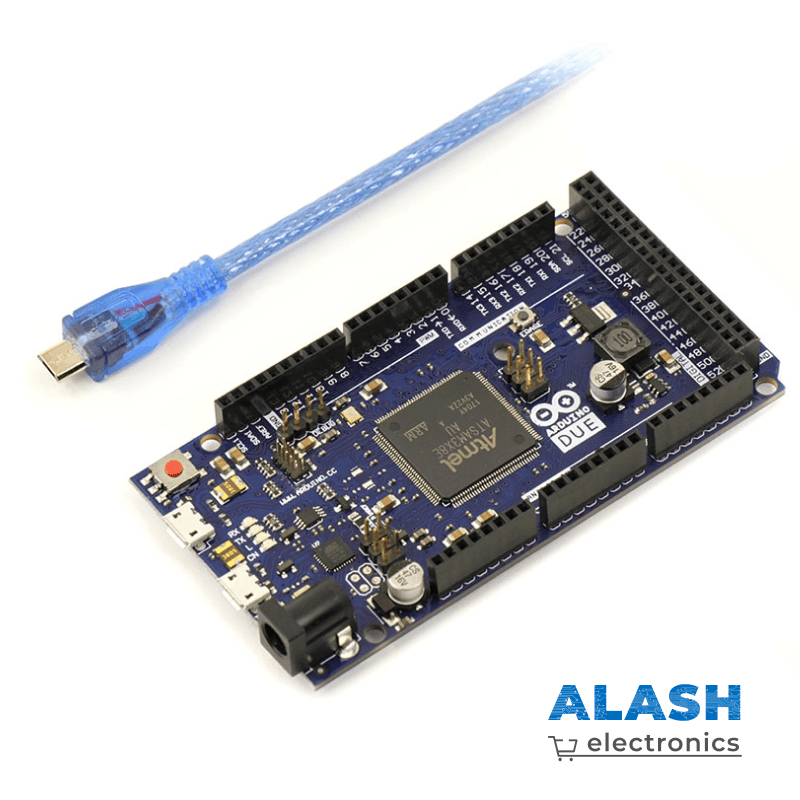

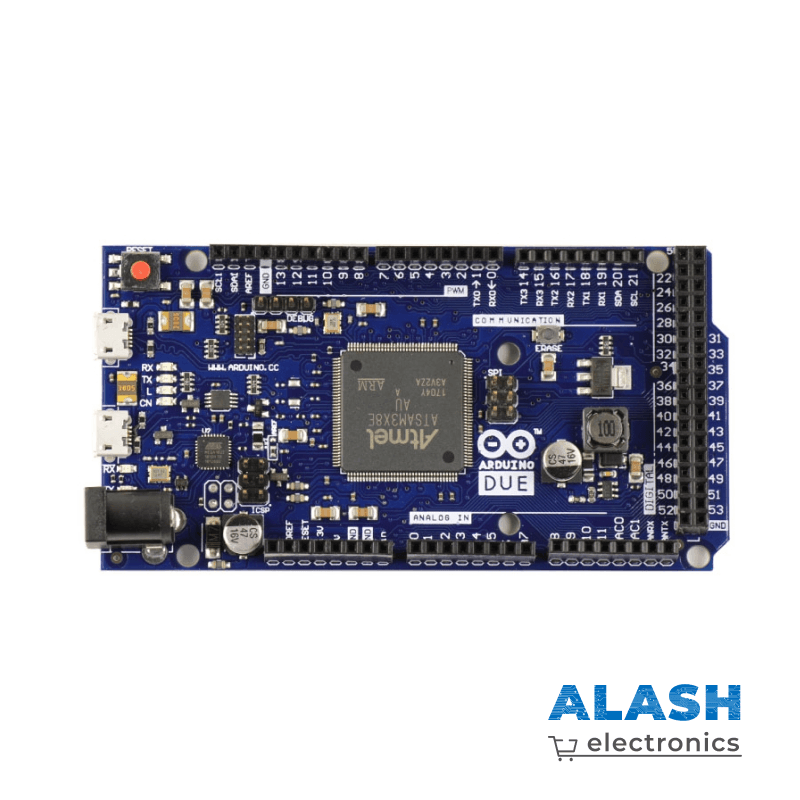

Arduino Due — плата микроконтроллера на базе процессора Atmel SAM3X8E ARM Cortex-M3. Это первая плата Arduino на основе 32-битного микроконтроллера с ARM ядром.

На плате предусмотрено 54 цифровых вход/выхода (из них 12 можно задействовать под выходы ШИМ), 12 аналоговых входов, 4 UARTа (аппаратных последовательных порта), связь по USB с поддержкой OTG, 2 ЦАП (цифро-аналоговых преобразователя), 2 TWI, разъем питания, разъем SPI, разъем JTAG, кнопка сброса и кнопка стирания.

Внимание! В отличие от других плат, Due работает от 3.3 В. Максимальное напряжение, которое выдерживают вход/выходы составляет 3.3 В. Подав более высокое напряжение, например, 5 В, на выводы Arduino Due, можно повредить плату.

По умолчанию среда Arduino IDE настроена только на AVR-платы. Для работы с платформой Arduino Due — добавьте в менеджере плат поддержку платформ на ядре ARM Cortex-M3.

Описание

Пины питания

VIN: Напряжение от внешнего источника питания (не связано с 5 В от USB или другим стабилизированным напряжением). Через этот вывод можно как подавать внешнее питание, так и потреблять ток, когда устройство запитано от внешнего адаптера.
5V: На вывод поступает напряжение 5 В от стабилизатора напряжения на плате, независимости от того, как запитано устройство: от адаптера (7–12 В), от USB (5 В) или через вывод VIN (7–12 В). Питать устройство через вывод 5V не рекомендуется — в этом случае не используется стабилизатор напряжения, что может привести к выходу платы из строя.
3.3V: 3,3 В от стабилизатора напряжения платы. Максимальный ток — 800 мА. Cтабилизатор также обеспечивает питание микроконтроллера SAM3X.
GND: Выводы земли.
IOREF: Этот вывод предоставляет платам расширения информацию о рабочем напряжении микроконтроллера. В зависимости от напряжения на нём, плата расширения может переключиться на соответствующий источник питания либо задействовать преобразователи уровней, что позволит ей работать как с 5 В, так и с 3,3 В устройствами.
