Name: Отладочная плата Arduino Nano V3.0 (ATmega328P, CH340G)
Brand: Alash Electronics
SKU: 126
Price: 2100 KZT
Availability: InStock

Описание

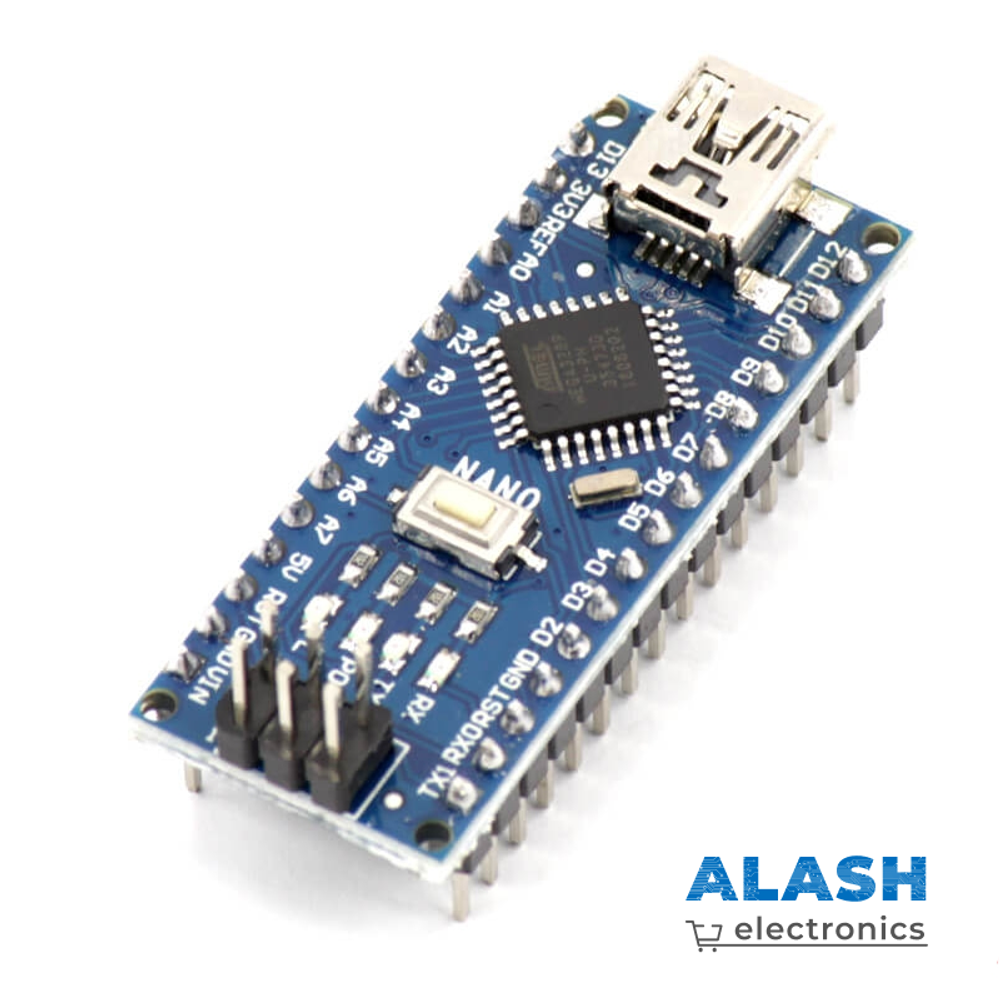

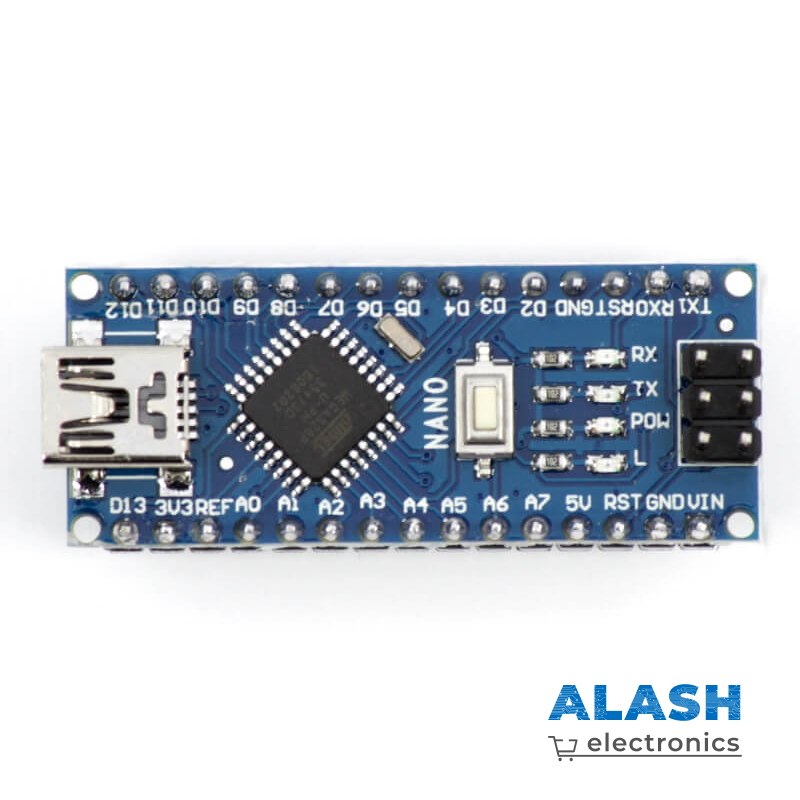

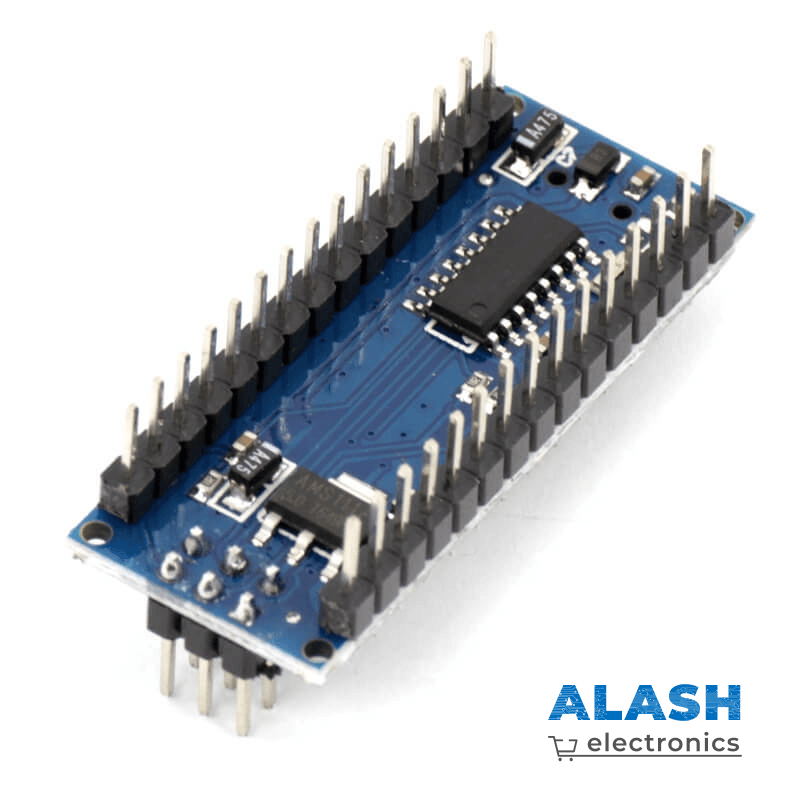

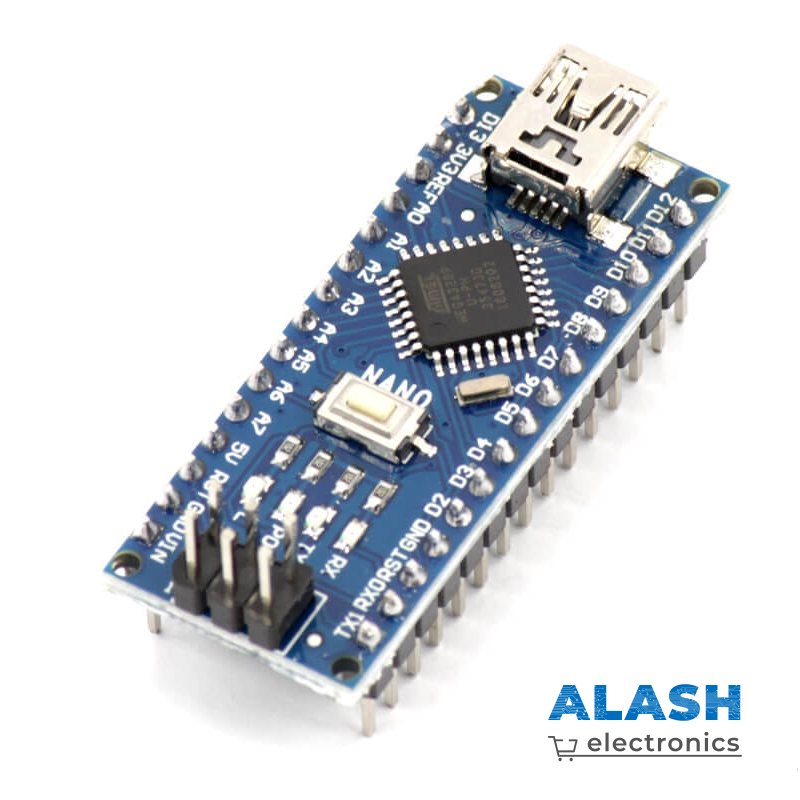

Отладочная плата Arduino Nano V3.0 (ATmega328P, CH340G)

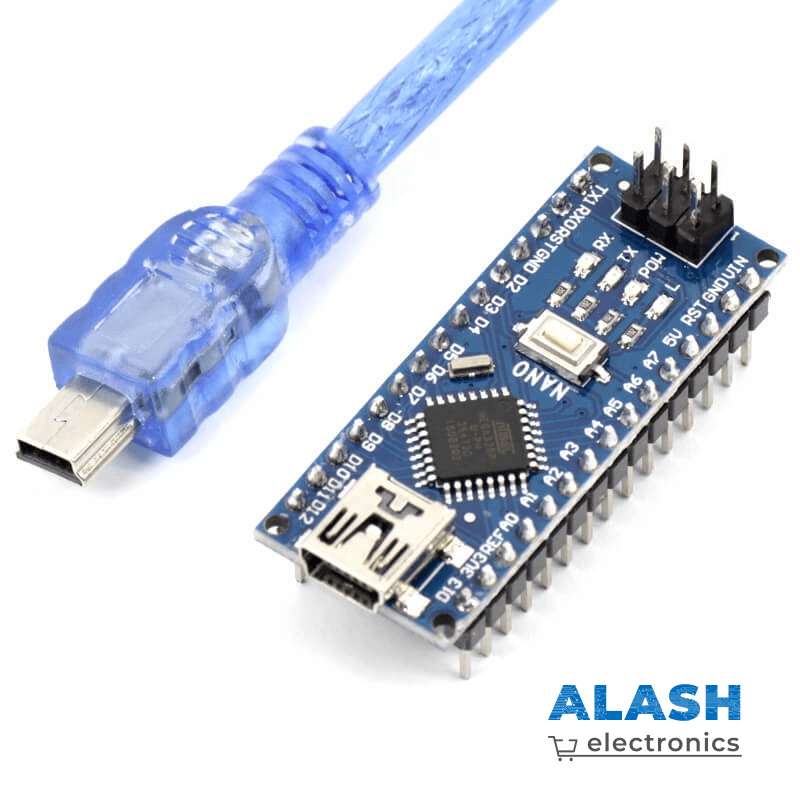

Компактная микроконтроллерная плата Arduino Nano V3.0 построена на базе микроконтроллера ATmega328P и оснащена USB-UART чипом CH340G от компании WCH. Плата сочетает в себе функционал платформы Arduino Uno в уменьшенном форм-факторе с удобным выводом контактов под макетные платы (Breadboard). Наличие разъема Mini-USB (или Type-C) позволяет быстро загружать прошивки и организовывать обмен данными с компьютером.

Технические характеристики

Параметр	Значение
Микроконтроллер	ATmega328P (8-битный AVR)
USB-UART преобразователь	CH340G (требует установки драйвера WCH)
Тактовая частота	16 МГц
Flash-память	32 КБ (из них 2 КБ используются загрузчиком)
ОЗУ (SRAM)	2 КБ
Энергонезависимая память (EEPROM)	1 КБ
Рабочее напряжение логики	5 В
Входное напряжение питания (VIN / DC)	7 – 12 В
Цифровые входы/выходы (GPIO)	14 (из них 6 поддерживают ШИМ / PWM)
Аналоговые входы (ADC)	8 каналов (A0–A7, 10-бит)
Максимальный ток на GPIO пин	40 мА (рекомендуемый 20 мА)
Интерфейсы	UART (Hardware), I²C (TWI), SPI
Габариты платы	45 × 18 мм

Особенности настройки и работы в Arduino IDE

Загрузчик (Old Bootloader): На платах с CH340G часто прошит классический bootloader. Если при загрузке скетча возникает ошибка передачи данных, в меню Arduino IDE выберите: Инструменты (Tools) ➔ Процессор (Processor) ➔ ATmega328P (Old Bootloader).
Драйвер CH340: Для работы с компьютером требуется разово установить официальный драйвер CH341SER (поддерживается Windows, macOS, Linux).

Область применения

Робототехника и DIY-проекты: Управление колесными платформами, манипуляторами, сервоприводами и драйверами двигателей.
Портативные измерительные приборы: Подключение датчиков давления, температуры, дисплеев (OLED/LCD) и клавиатур.
Компактная автоматизация: Управление реле, освещением, шаговыми двигателями в умных домах и станках с ЧПУ (например, GRBL-контроллеры).
Образование: Идеальная плата для изучения программирования микроконтроллеров и схемотехники на беспаечных макетных платах.

Преимущества

Компактный форм-фактор DIP-30: Позволяет легко вставлять плату непосредственно в беспаечную макетную плату (Breadboard) без дополнительных проводов.
Доступная цена: Использование микросхемы CH340G снижает стоимость платы при полном сохранении программной совместимости со средой Arduino IDE.
8 аналоговых входов: В отличие от Arduino Uno (6 входов), Nano предоставляет 2 дополнительных аналоговых пина (A6 и A7).
Удобство питания: Автоматический выбор источника питания — от USB, внешнего источника через вывод VIN (7–12 В) или стабилизированного источника 5 В.
