Описание

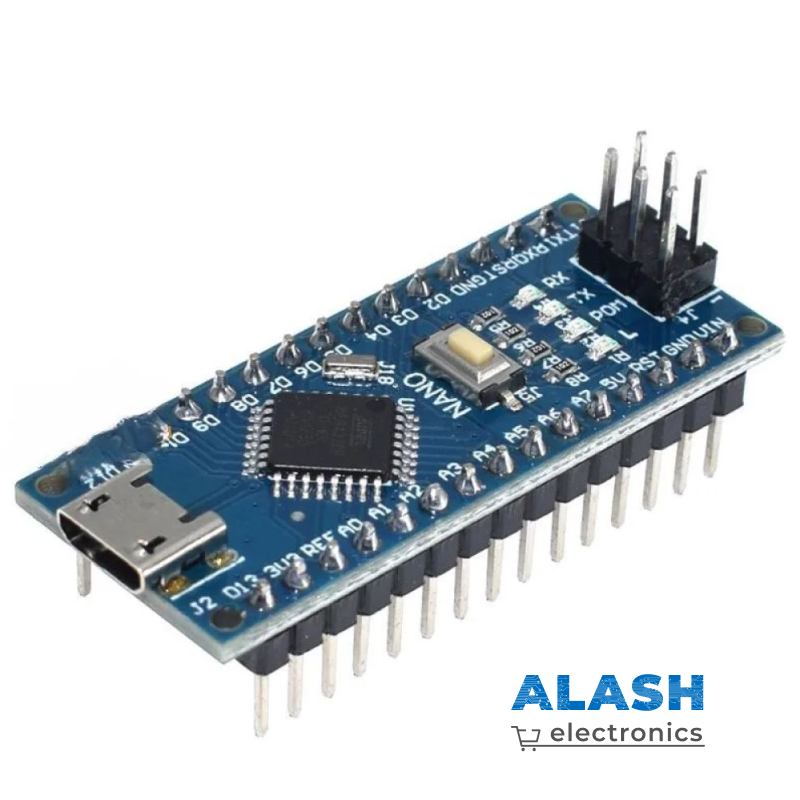

Компактная плата на микроконтроллере ATmega328, обладает такими же характеристиками, но имеет ряд конструктивных отличий: гораздо меньше по размеру, а так же у нее отсутствует собственный разъем для внешнего питания. Питание платы возможно или через USB разъем, напряжение питания при этом не должно превышать 5В, а потребляемый ток – 500мА, или же через выход VIN на плате, напряжение питания при этом допустимо от 6В до 12В, а потребляемый ток – до 1А.
В качестве UART преобразователя вместо чипа FTDI FT232RL используется CH340G.
Характеристики Arduino Nano V3:
- Рабочее напряжение: 5 В
- Напряжение питания: от 7 до 12 В
- Напряжение питания (предельное): от 6 до 20 В
- 14 цифровых портов ввода / вывода (6 поддерживают ШИМ)
- 8 аналоговых входных порта
- Максимальная токовая нагрузка на Вх/Вых пины: 40 мА
- Максимальная токовая нагрузка на 5В выход: 800 мА
- Максимальная токовая нагрузка на 3.3В выход: 180 мА
- Flash память: 32 Кб (2 Кб занято загрузчиком)
- SRAM: 2 Кб
- EEPROM: 1 Кб
- Частота работы: 16 мГц
