Является отличным вариантом для разработки электронных проектов, требующих беспроводного подключения. Она сочетает в себе простоту использования и расширенные возможности Arduino Uno с возможностью беспроводной связи, что открывает дополнительные возможности для взаимодействия и сбор данных из разных источников.

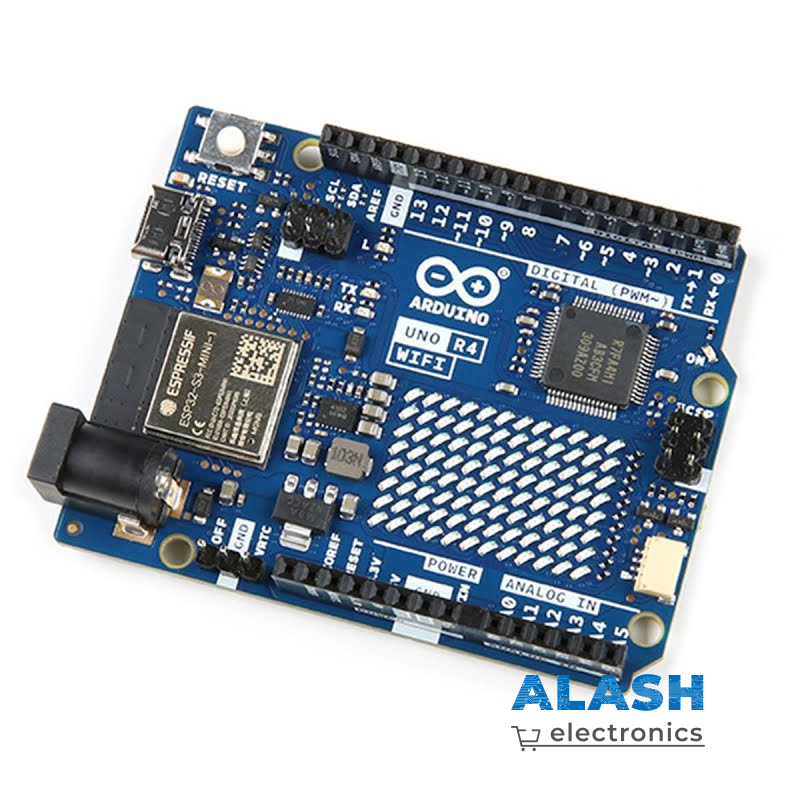

Arduino UNO R4 WiFi сочетает процессор RA4M1 от Renesas с ESP32-S3 от Espressif, создавая универсальный инструмент для производителей с повышенной вычислительной мощностью и разнообразным набором новых периферийных устройств. Кроме того, эта универсальная плата может похвастаться удобной встроенной светодиодной матрицей 12×8 и разъемом QWIIC, предлагающим широкий простор для инноваций и раскрытия творчества. Эта динамическая комбинация позволяет создателям превращать свои идеи в реальность и поднимать свои проекты в беспрецедентную высоту.
Имея больше вычислительной мощности, памяти и скорости в обычном форм-факторе UNO с рабочим напряжением 5 В, она позволяет пользователям легко обновлять проекты, созданные с помощью UNO R3 или Leonardo.
Более того, благодаря микроконтроллеру RA4M1 от Renesas она может использовать два новых стандартных периферийных устройства, CAN BUS и 12-битный DAC: идеально подходит для автоматизации.
Arduino Uno Rev4: Эта плата основана на популярной модели Arduino Uno и является обновленной версией. Она предлагает много функциональных возможностей для разработки электронных проектов.
Wi-Fi подключение: Эта версия Arduino Uno оснащена встроенным модулем Wi-Fi, позволяющим подключать плату к беспроводным сетям. Это позволяет осуществлять связь и обмен данными с компьютерами, мобильными устройствами и облачными сервисами через беспроводную сеть.
Расширенные возможности: Эта плата имеет множество цифровых и аналоговых входов/выходов, что позволяет подключать различные сенсоры, актуаторы и другие устройства. Она также поддерживает использование расширительных плат (шилдов), позволяющих расширить функциональность платы.
Поддержка Arduino IDE: Эта плата совместима с Arduino IDE, популярной интегрированной средой разработки, которая предоставляет удобный интерфейс для программирования и управления платой. С помощью языка Arduino можно создавать приложения и управлять платой с легкостью.
Функционал
Данная плата имеет стандартный набор функционала (как у платы UNO R4 Minima):
- разъем USB-C®
- HID-устройство (для эмуляции мыши или клавиатуры)
- Улучшенная силовая часть
- Диагностика ошибок выполнения
- 2x SPI + 2x I2C + 1x шины CAN
- ЦАП
А также имеет дополнительно следующие функции:
- Wi-Fi® / Bluetooth® Low Energy
- Адресная светодиодная матрица с 96 светодиодами
- Разъем Qwiic I2C
- RTC (с поддержкой буферной батареи)
Основные особенности
Аппаратная совместимость с форм-фактором UNO: UNO R4 WiFi поддерживает тот же форм-фактор, цоколевку и рабочее напряжение 5 В, что и его предшественник, UNO R3, обеспечивая плавный переход для существующих плат расширения и проектов.
Расширенная память и более быстрые часы: UNO R4 WiFi может похвастаться увеличенной памятью и более высокой тактовой частотой, что обеспечивает более точные вычисления и легкую работу со сложными проектами.
Дополнительные встроенные периферийные устройства: UNO R4 WiFi представляет ряд бортовых периферийных устройств, включая 12-разрядный ЦАП, CAN BUS и операционный усилитель, обеспечивающий расширенные возможности и гибкость конструкции.
Расширенный допуск до 24 В: UNO R4 WiFi поддерживает более широкий диапазон входных напряжений, что позволяет безупречно интегрировать двигатели, светодиодные ленты и другие приводы с помощью одного источника питания.
Поддержка HID: Благодаря встроенной поддержке HID UNO R4 WiFi может имитировать мышь или клавиатуру при подключении к компьютеру через USB, что облегчает передачу нажатий клавиш и движений мыши.
Wi-Fi® и Bluetooth®: UNO R4 WiFi содержит модуль ESP32-S3, позволяющий производителям добавлять беспроводное подключение к своим проектам. В сочетании с Arduino IoT Cloud, производители могут удаленно контролировать и контролировать свои проекты.
Разъем QWIIC: UNO R4 WiFi имеет разъем QWIIC I2C, что позволяет легко подключаться к узлам разветвленной экосистемы QWIIC. Адаптерные кабели обеспечивают совместимость с датчиками и приводами на основе других разъемов.
Поддержка RTC с питанием от батареи: UNO R4 WiFi содержит дополнительные контакты, включая контакт «OFF» для отключения платы и контакт «VRTC» для поддержания питания и работы внутренних часов реального времени.
Светодиодная матрица: UNO R4 WiFi содержит яркую красную светодиодную матрицу 12×8, идеально подходящую для творческих проектов с анимацией или нанесением данных датчиков, устраняя потребность в дополнительном оборудовании.
Диагностика ошибок во время выполнения: UNO R4 WiFi включает механизм обнаружения ошибок, который обнаруживает сбои во время выполнения и дает подробные объяснения и подсказки относительно строки кода, вызывающего сбой.

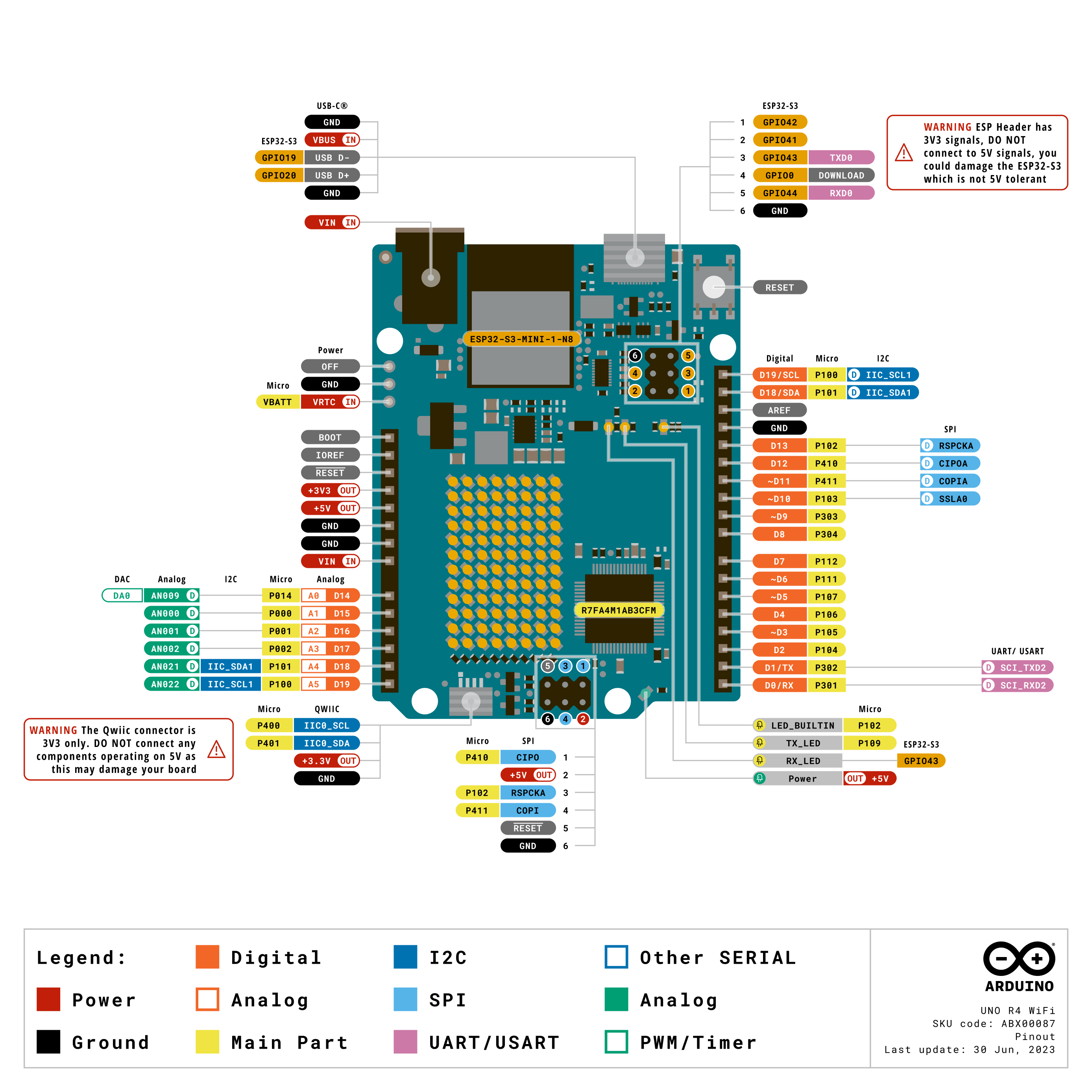

Схема выводов
