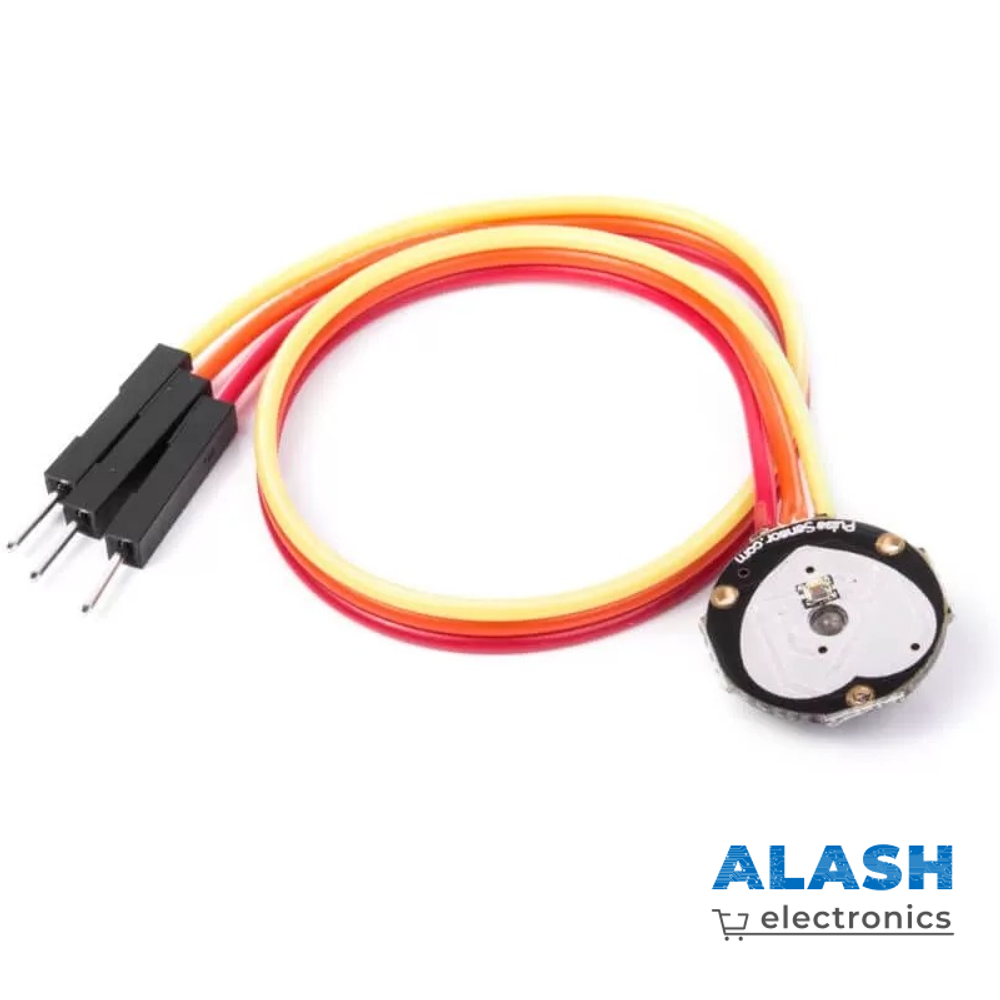

Датчик пульса PulseSensor сердцебиения

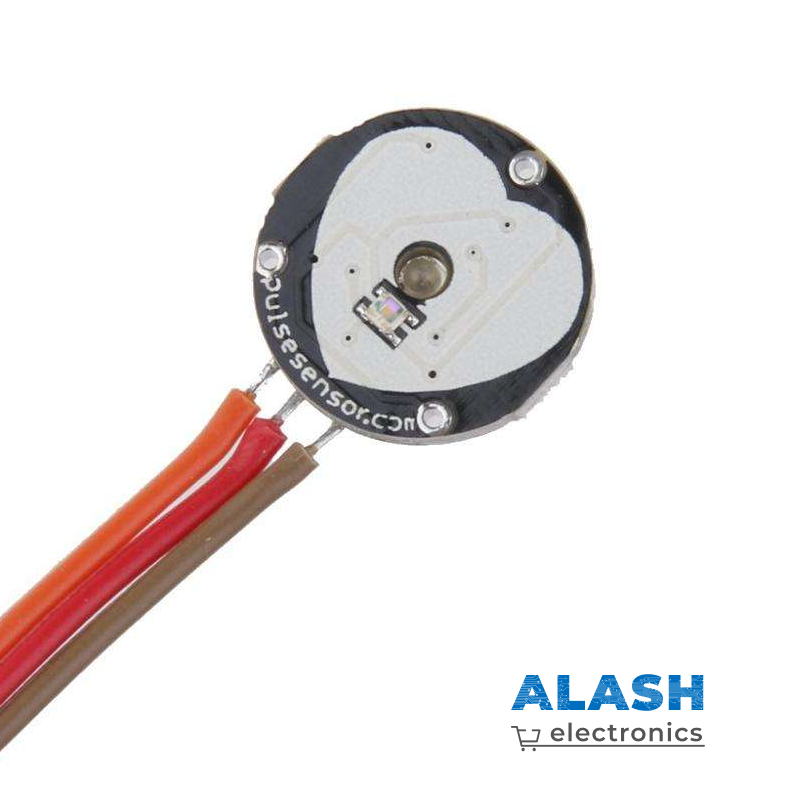

Оптический датчик пульса для Arduino позволит вам отслеживать, анализировать и использовать данные о пульсе в реальном времени или записывать их для обработки в дальнейшем. В основе принципа работы датчика лежит подсветка тканей светодиодом и регистрация яркости отраженного обратно света. Для этого на лицевой стороне датчика (обозначена символом сердца) расположен светодиод и датчик освещенности. Выходные данные можно считывать с сигнального контакта, например, через аналоговый порт платы Arduino или АЦП любого другого микроконтроллера.

Контактная группа модуля:

• – – «земля», общий провод;
• + – питание, +3,6—6 В;
• S – сигнальный контакт.

Библиотека с примерами

Актуальную версию библиотеки с примерами можете найти в репозитории Arduino. Для этого в Arduino IDE зайдите в окно менеджера библиотек:

Скетч -> Подключить библиотеку -> Управлять библиотеками…

и скопируйте в строку поиска название библиотеки: PulseSensor Playground. Когда менеджер закончит поиск, нажмите кнопку Установить для соответствующей библиотеки. На этом всё, после завершения установки можете закрыть окно менеджера библиотек и ознакомиться с доступными примерами, которые располгаются в меню
