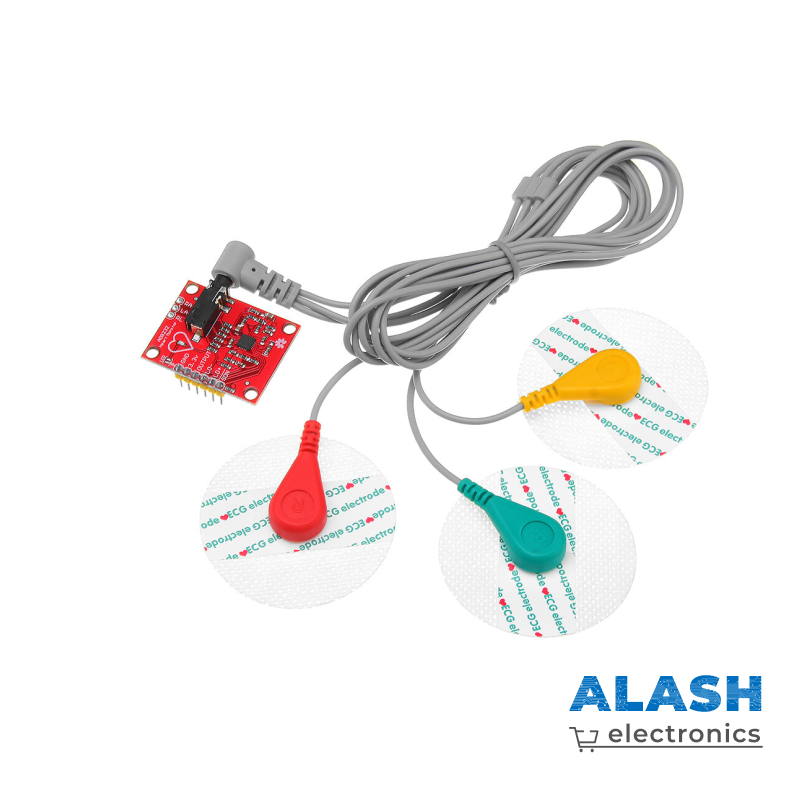

AD8232 — Монитор сердечного ритма ЭКГ

Датчик монитор сердечного ритма модуль ЭКГ AD8232 для Arduino может использоваться в учебных или демонстративных целях для измерения сердечного ритма, построения электрокардиограммы и анализа результатов процедуры ЭКГ. Для использования монитора сердечного ритма AD8232 нужно подключить его к Arduino контроллеру или другому микропроцессорному управляющему устройству. Схема подключения AD8232 к Arduino: Heart Monitor AD8232 имеет однорядную группу из шести контактов:

• GND – общий контакт;
• 3.3V – напряжение питания;
• OUTPUT – выходной аналоговый сигнал;
• LO- – отрицательный полюс датчика наличия контакта;
• LO+ – положительный полюс датчика наличия контакта;
• SDN – для кнопки включения/выключения.

После подключения датчика нужно создать программу (или использовать готовую) для работы с Heart Monitor AD8232 и загрузить её в контроллер. Далее к гнезду jack 3,5 мм AD8232 нужно подключить датчики, которые входят в комплект поставки. Длина кабеля датчиков составляет 75 см. После этого к датчикам нужно подключить электроды, которые входят в комплект поставки. Электроды покрыты токопроводящим гелем, который хорошо прилипает к телу, но который нужно менять после каждого использования. Датчики нужно крепить к телу в соответствии с их предназначением: желтый – правая нога (RL), красный – правая рука (RA), зеленый – левая рука (LA). Датчики с электродами нужно присоединить к телу в соответствии со схемой: На плате Heart Monitor AD8232 есть три клеммы, обозначенные RA, LA, RL. Они используются для подключения к монитору сердечного ритма собственных датчиков. Питание Cardiac Monitor AD8232 может осуществляться или от Arduino контроллера (другого микропроцессорного управляющего устройства) или внешнего источника питания (блока питания, батареи). Напряжение питания датчика составляет 2 – 3,5 В постоянного тока. Датчик монитор сердечного ритма модуль AD8232 для Arduino не является медицинской техникой, потому не может заменить полноценной электрокардиограммы. Датчик может использоваться в учебных целях или демонстративных целях.

Характеристики:

модель: Heart Monitor AD8232 (Cardiac Monitor AD8232); чип: AD8232; напряжение питания: 2 – 3,5 В постоянного тока; потребляемый ток: 170 мкА; выход: аналоговый; детектор контакта датчиков: есть; длина кабеля датчиков: 75 см; габариты: 35 x 27 x 10 мм; вес комплекта: 43 г.

Комплект поставки:

• Датчик монитор сердечного ритма модуль ЭКГ AD8232 для Arduino;
• Датчики с проводом;
• Электроды – 3 шт.
