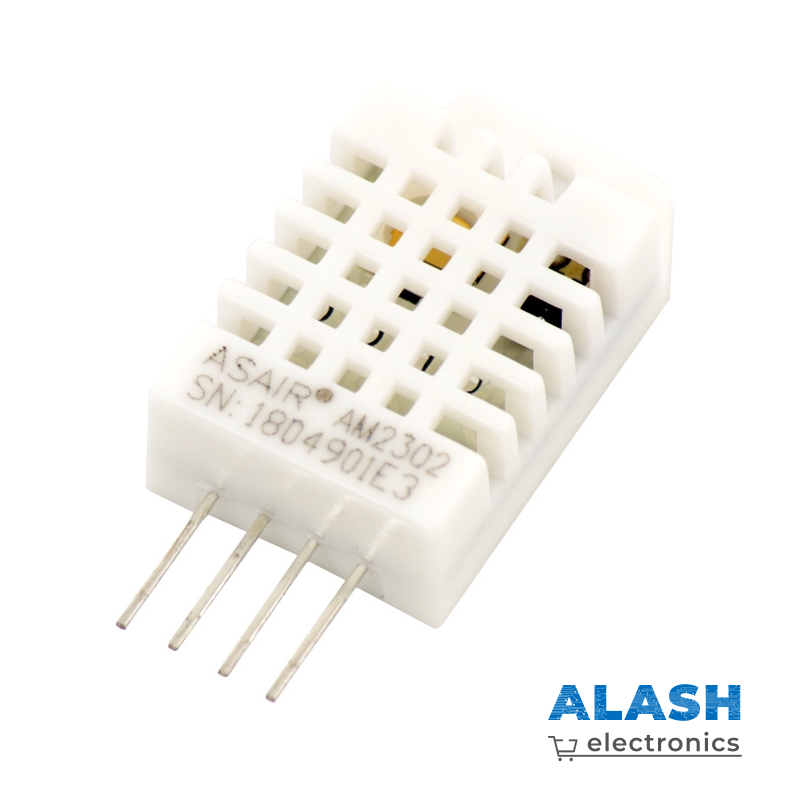

Датчик температуры и влажности DHT22 (AM2302)

Конструкция DHT22 (AM2302) предельно проста: он состоит из чипа, термистора и конденсатора с полимерным диэлектриком. Чип переводит аналоговый сигнал в цифровой, за счёт чего и увеличена точность измерений. Считывать такой выходной сигнал может любой контроллер на Arduino.

Общение с контроллером происходит по однопроводной шине. Подключать датчик необходимо с резистором на 10 кОм. Промежуток считывания показаний составляет 2 секунды.

В сравнении с DHT11 датчик имеет лучшие параметры и большую точность измерений.

DHT11

DHT22/AM2302

Максимально потребляемый ток – 2.5мА при преобразовании (при запросе данных)

Максимально потребляемый ток – 2.5мА при преобразовании (при запросе данных)

Рассчитан на измерение уровня влажности в диапазоне от 20% до 80%. При этом точность измерений находится в диапазоне 5%

Рассчитан на измерение уровня влажности в диапазоне от 0% до 100%. При этом точность измерений находится в диапазоне 2%-5%

Измеряет температуру в диапазоне от 0 до 50 градусов с точностью плюс-минус 2%

Измеряет температуру в диапазоне от -40 до 125 градусов с точностью плюс-минус 0.5 градусов по Цельсию

Частота измерений не более 1 Гц (одно измерение в секунду)

Частота измерений до 0.5 Гц (одно измерение за 2 секунды)

Размер корпуса: 15.5 мм x 12 мм x 5.5 мм

Размер корпуса: 15.1 мм x 25 мм x 7.7 мм

4 коннектора. Расстояние между соседними – 0.1′

4 коннектора. Расстояние между соседними – 0.1′

Примеры использования:

• Автоматическое управление вентиляцией в тепличных хозяйствах
• Метеостанции
• Система «умного дома» и контроля климата
• Автоматическое охлаждение помещений
