Описание

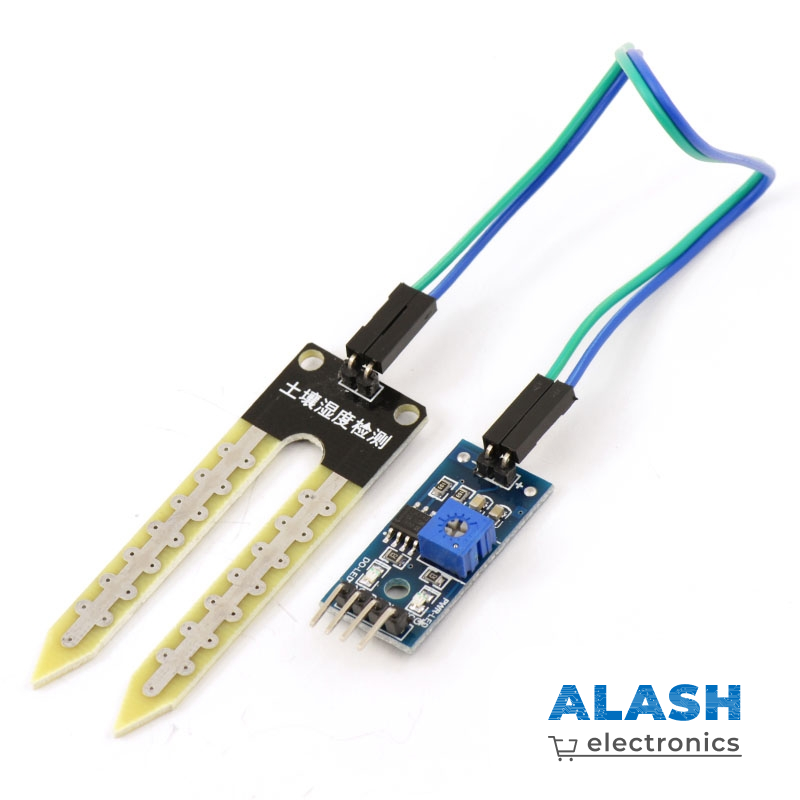

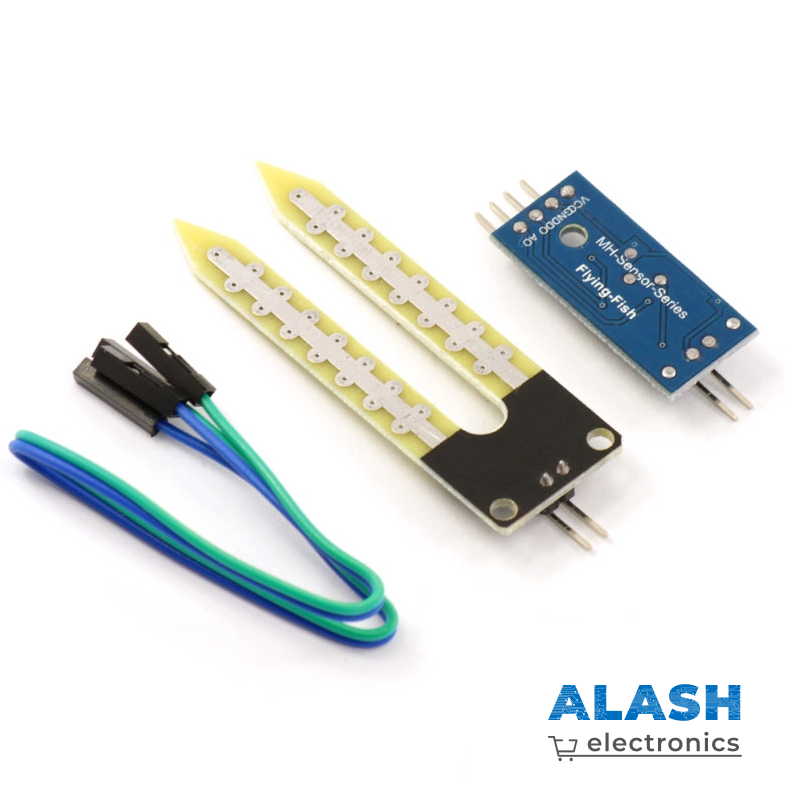

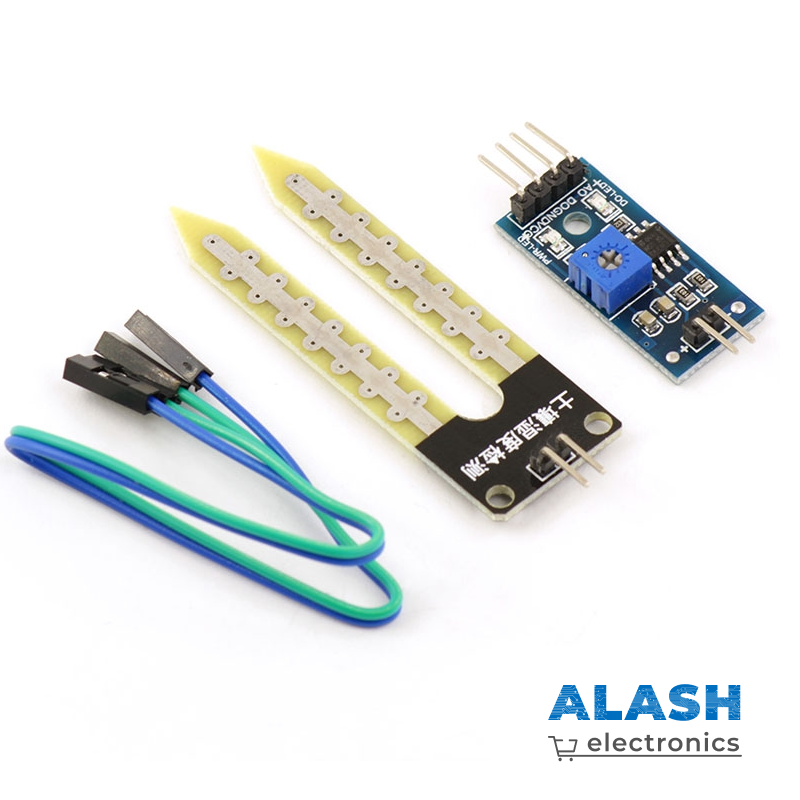

Компактный простой датчик влажности почвы (гигрометр), состоящий из двух частей: электродной пары и платы, обрабатывающей сигнал. Методика замера влажности основывается на способности влажной почвы проводить электрический ток. Чем выше влажность, тем выше проводимость. Для получений искомых значений необходимо погрузить электроды во влажную почву и измерить протекающий ток. При работе с датчиком не стоит забывать о неизбежной электролитической каррозии электродов. Из-за негативного ее влияния на датчик, включать его рекомендуется только на время измерений.
Для снятия показаний датчик имеет аналоговый и цифровой выходы. Пороговое значение для цифрового выхода настраивается подстроечным резистором.
Контактная группа модуля:
- VCC – «+» питания
- GND – «земля», «-» питания
- + – контакт для подключения электродов
- – – контакт для подключения электродов
- DO – цифровой выход
- AO – аналоговый выход.
