Модуль аналогового датчика освещенности TEMT6000

Модуль аналогового датчика освещенности TEMT6000

Модуль TEMT6000 представляет собой высокочувствительный аналоговый датчик освещенности, построенный на базе кремниевого NPN-фототранзистора. В отличие от стандартных фоторезисторов (LDR), спектральный диапазон чувствительности TEMT6000 (360–570 нм) максимально приближен к характеристикам человеческого глаза. Датчик формирует аналоговый выходной сигнал, пропорциональный уровню освещенности, и отличается высоким быстродействием, что позволяет регистрировать быстрые изменения светового потока и высокочастотные пульсации.

Технические характеристики

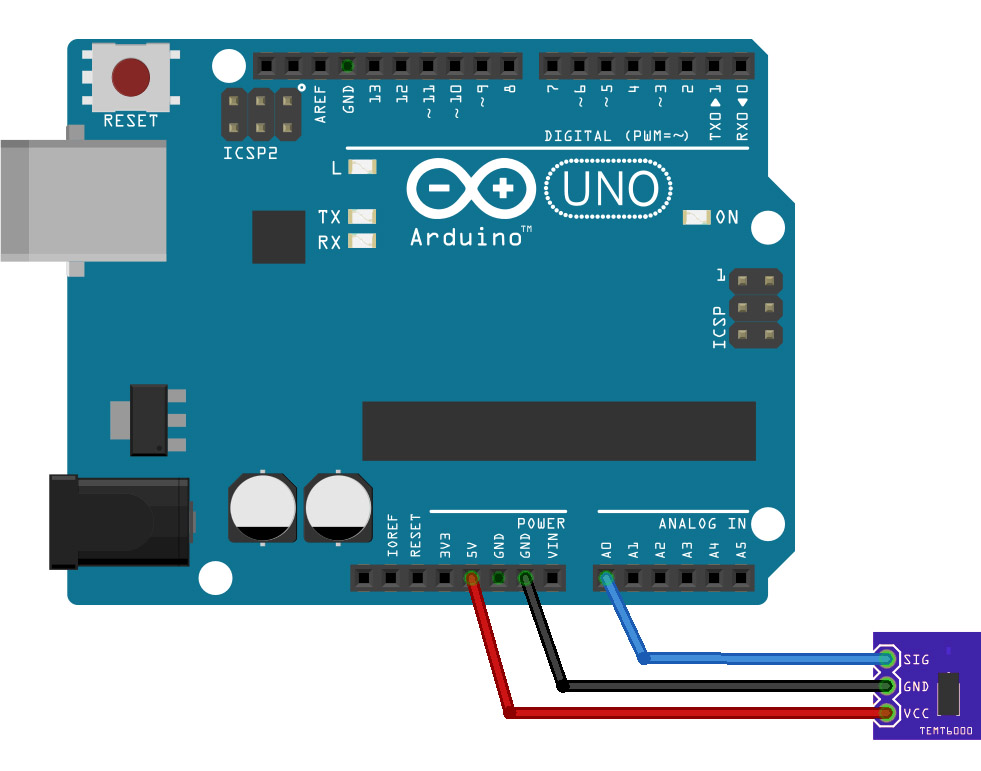

Назначение контактов (Pinout) и подключение

• VCC: Питание модуля (3.3 В или 5 В).
• GND: Общий провод (земля).
• OUT / S: Аналоговый выходной сигнал (подключается к АЦП / аналоговому входу микроконтроллера, например, A0 Arduino).

Пример скетча для Arduino

Код считывает аналоговое значение, пересчитывает его в напряжение, силу тока фототранзистора и переводит показания в процентное соотношение и люксы (Lux):

int temt6000Pin = A0; // Аналоговый вывод подключения датчика

int light_value;      // Сырое значение АЦП (0-1023)
float light;          // Освещенность в процентах (%)
float volts;          // Напряжение на аналоговом входе (В)
float amps;           // Ток через нагрузочный резистор (А)
float microamps;      // Ток (мкА)
float lux;            // Освещенность (Люкс)

void setup() {
  Serial.begin(9600);
  pinMode(temt6000Pin, INPUT);
}

void loop() {
  light_value = analogRead(temt6000Pin);

  // Расчет освещенности в процентах (1023 -> ~100%)
  light = light_value * 0.0976;

  // Перевод значения АЦП в напряжение (при VCC = 5 В и 10-бит АЦП)
  volts = light_value * 5.0 / 1024.0;

  // Расчет тока через подтягивающий резистор 10 кОм на плате
  amps = volts / 10000.0;
  microamps = amps * 1000000.0;

  // Приблизительный пересчет мкА в Люксы (1 мкА ≈ 2 Люкс)
  lux = microamps * 2.0;

  Serial.print("Интенсивность света (%): ");
  Serial.print(light);
  Serial.print(" | Освещенность (люкс): ");
  Serial.println(lux);

  delay(500);
}

Область применения

• Автоматизация освещения: Управление подсветкой дисплеев, уличными светильниками и ночниками в системах «Умный дом».
• Детектирование пульсаций: Мониторинг и анализ частоты мерцания качественных и некачественных LED-ламп / мониторов.
• Сельское хозяйство и теплицы: Контроль уровня инсоляции растений в теплицах и гроубоксах.
• DIY-электроника и робототехника: Разработка метеостанций, роботов, ориентирующихся на свет, и портативных экспонометров на базе Arduino, ESP32, STM32 или Raspberry Pi.

Преимущества

1. Спектральная коррекция: Фильтрует инфракрасную и ультрафиолетовую области, измеряя только видимый спектр света, воспринимаемый человеческим глазом.
2. Высокое быстродействие: В отличие от медлительных фоторезисторов, фототранзистор мгновенно реагирует на изменения светового потока.
3. Линейный отклик: Выходной ток пропорционален уровню освещенности в широком диапазоне, что упрощает математический пересчет в Lux.
4. Простота интеграции: Не требует сложных библиотек — достаточно одного аналогового входа (АЦП) на микроконтроллере.
