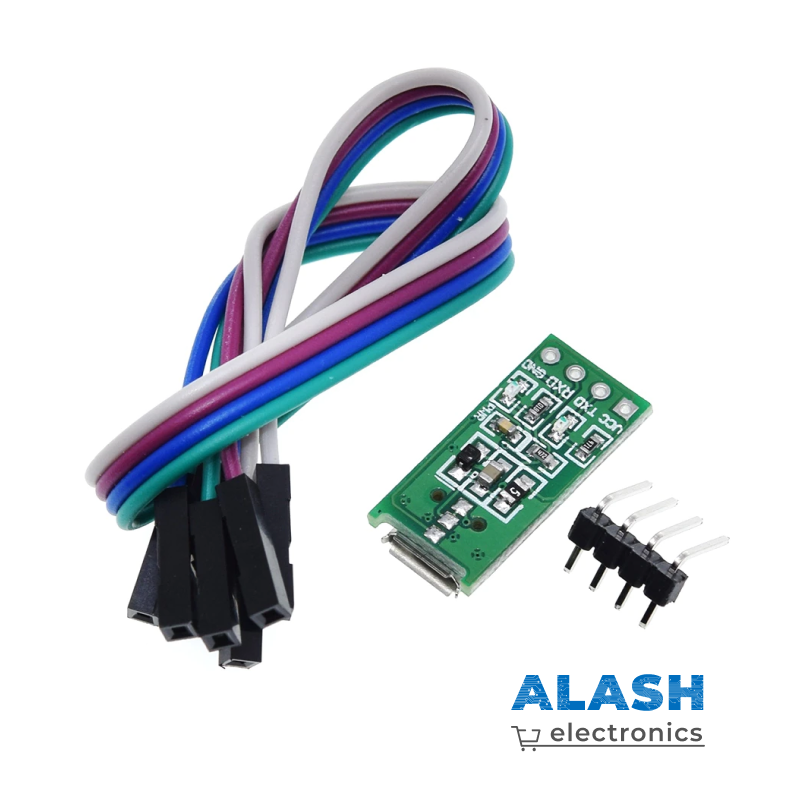

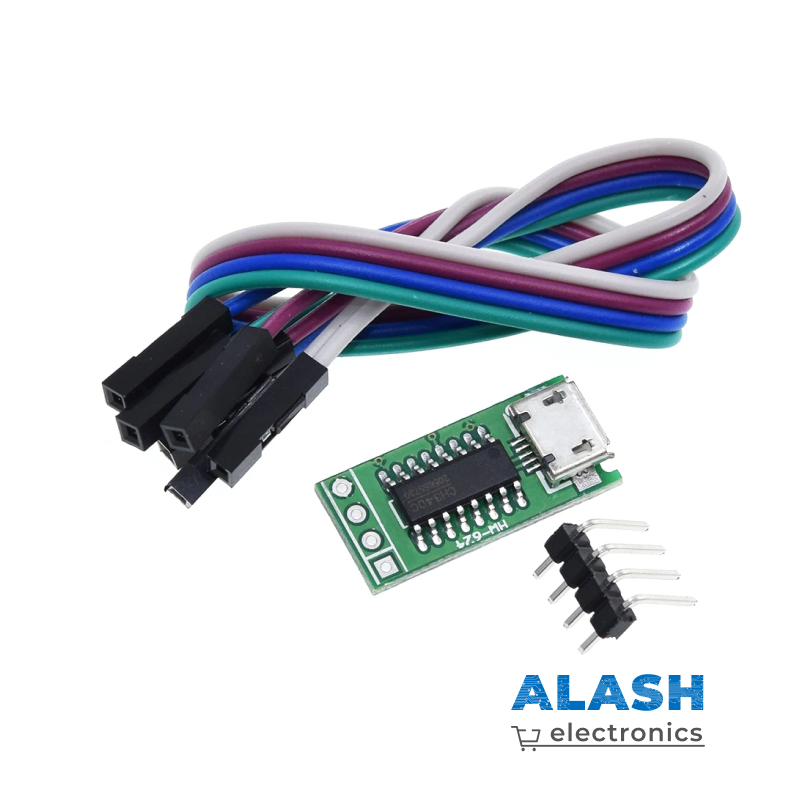

Модуль последовательного порта USB в TTL

Модуль последовательного порта USB в TTL очень маленького размера, в модуле используется интерфейс Micro USB, совместимый с кабелем передачи данных Android, шириной модуля и шириной разъема кабеля передачи данных Android, вставляемый непосредственно в линию передачи данных. Разъем micro USB для использования, очень маленький и удобно.

Модуль на основе чипа CH340C и чип-накопителя CH340G, CH340T точно такой же. Модуль может использоваться для микроконтроллера STC и другого поддерживающего последовательного загрузчика, программы загрузки микроконтроллера или в качестве стабильной и надежной последовательной линии связи ПК и микроконтроллера.

Особенности продукта:

1. Чип: CH340C

2. Рабочее напряжение: 5 В или 3,3 В 3) Биты данных: 5 бит, 6 бит, 7 бит, 8 бит

3. стоповые биты: 1,2

4. Проверка: нечетное, четное, нет, отметка, пробел

5. Скорость передачи: 50 ~ 2 МГц

6. Предохранитель, ограничивающий ток: 500 мА

7. Операционная система: Windows xp, win7,8,10

8. Рабочая температура: -40 ° ~ 85 °

9. Размер: 10,4 мм x 28,5 мм

10. микросхема драйвера

CH340 - это микросхема адаптера шины USB для преобразования USB в последовательный или USB в порт печати. Встроенный независимый буфер приемопередатчика CH340, поддерживающий симплексную, полудуплексную или полнодуплексную асинхронную последовательную связь. Последовательные данные включают в себя один начальный бит низкого уровня, 5, 6, 7 или 8 бит данных, один или два стоповых бита высокого уровня и поддерживают нечетную четность / четную четность / проверку метки / пустой тест. CH340 поддерживает общую скорость передачи данных: 50,75,100,110,134.5,150,300,600,900,1200,1800,2400,3600,4800,9600,14400,19200,28800,33600,38400,56000, Lt; / RTI & gt; и & lt; ID RTI = 0,0 & gt;

1. источник питания макетной платы

Ниже приведены те же данные, что и ” Микросхема CH340 поддерживает напряжение питания 5 В или напряжение питания 3,3 В. При использовании рабочего напряжения 5 В входной источник питания 5 В на выводе VCC микросхемы CH340 и выводе V3 должен иметь внешнюю емкость 5 В. разъединительный конденсатор мощностью 0,1 мкФ. При использовании рабочего напряжения 3,3 В вывод V3 микросхемы CH340 должен быть соединен с выводом VCC, в то время как внешний входной источник питания 3,3 В и микросхема CH340, подключенная к другим цепям, не могут превышать рабочее напряжение 3,3 В. Модуль имеет выходное напряжение 3,3 В. при рабочем напряжении по умолчанию 5 В напряжение микросхемы USB-интерфейса, если вы хотите переключиться на рабочее напряжение 3,3 В, необходимо поддерживать точку выбора рабочего напряжения модуля 5 В, 3,3 В для переключения на среднюю точку и другую точку короткого замыкания . На этом этапе необходимо подключить ножки постоянного тока к входному источнику питания модуля 3,3 В, модуль может работать.
