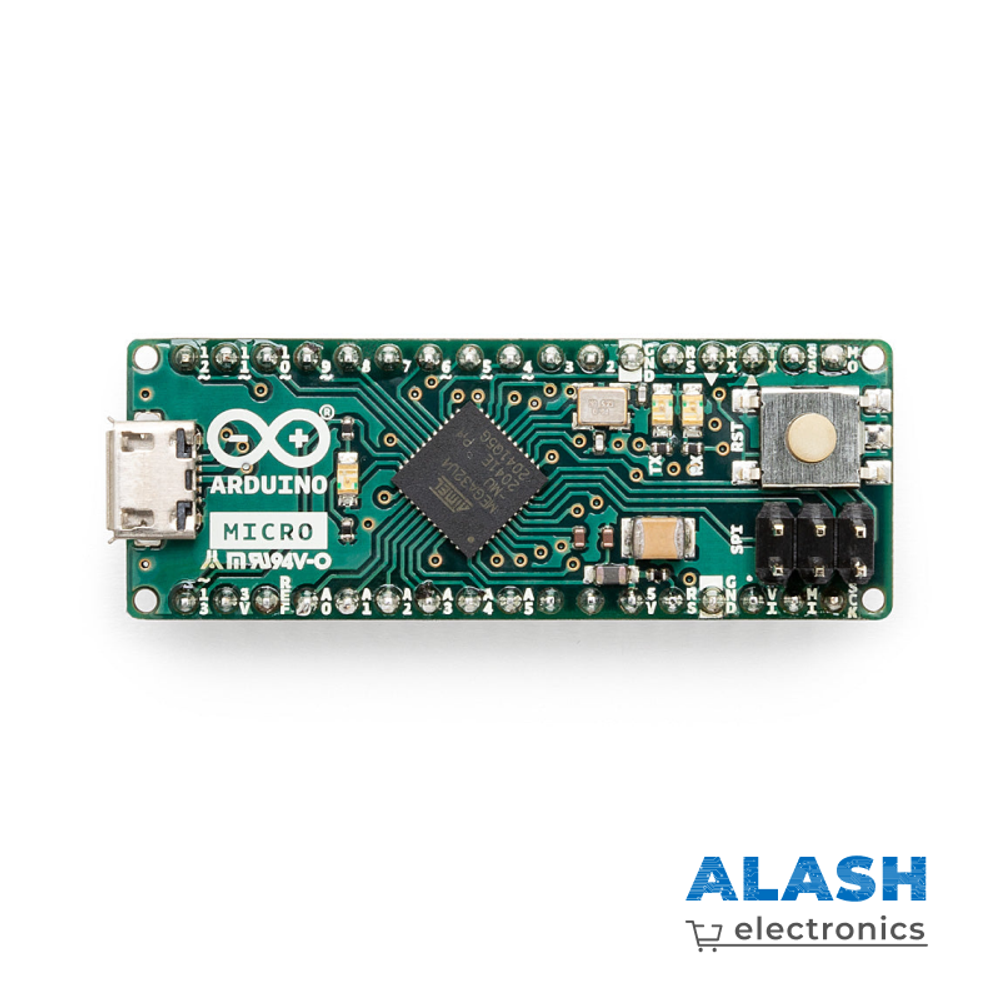

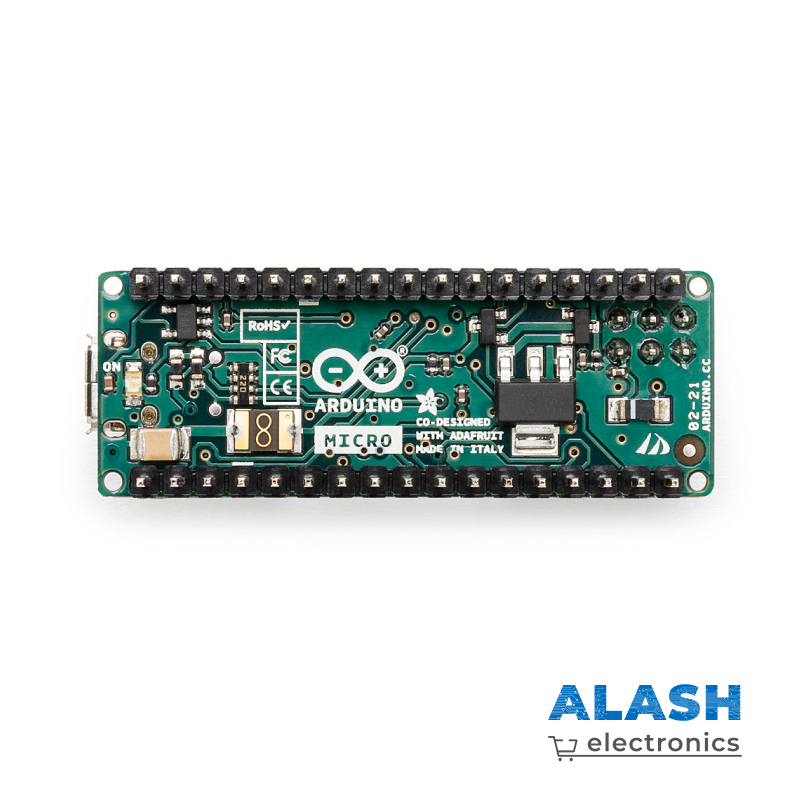

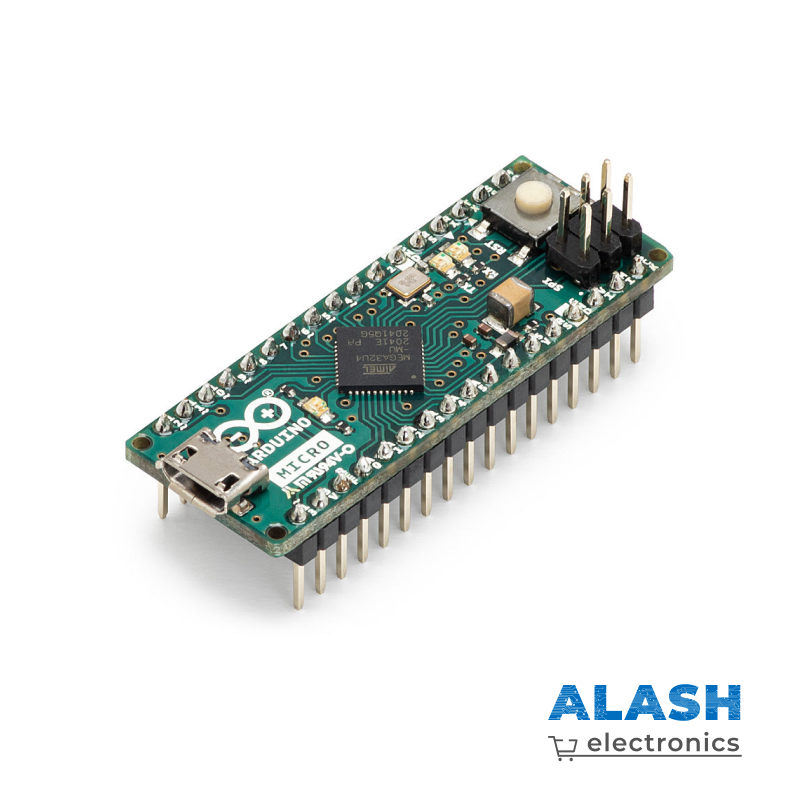

Arduino Micro

Питание

Arduino Micro может питаться через USB подключение или от внешнего источника питания. Источник питания выбирается автоматически.

Внешнее питание (не USB) может поступать либо от источника питания постоянного тока, либо с батареи. Выводы батареи или источника питания должны подключаться к выводам Gnd и Vin. На плату Arduino Micro рекомендуется подавать внешнее питание от 7 до 12 В.

Выводы питания:

• VIN. Входное напряжение Arduino при использовании внешнего источника питания (в отличие от 5 В с USB соединения или другого регулируемого источника питания). Вы можете подавать напряжение на этот вывод.
• 5V. Регулируемое напряжение питания для питания микроконтроллера и других компонентов на плате. Может поступать либо с VIN через встроенный стабилизатор, либо через USB или другой источник стабилизированный источник питания 5 В.
• 3V. Напряжение на выводе 3.3 В генерируемое встроенным регулятором на плате. Максимальное потребление тока 50 мА.
• GND. Выводы заземления.

---

Память

Микроконтроллер ATmega32u4 располагает 32 КБ флэш памяти, из которых 4 КБ используется для хранения загрузчика, а также 2.5 КБ ОЗУ (SRAM) и 1 КБ EEPROM (которая читается и записывается с помощью библиотеки EEPROM).

---

Токовая защита разъема USB

В Arduino Micro установлен восстанавливающийся предохранитель, защищающий компьютерные USB порты от короткого замыкания и токовых перегрузок. Хотя большинство компьютеров имеют собственную встроенную защиту, предохранитель обеспечивает дополнительный уровень защиты. В случае прохождения через USB порт тока более 500 мА, предохранитель автоматически разорвет соединение до устранения короткого замыкания или перегрузки.
