Модуль солнечного зарядного устройства для Li-ion/LiPo на базе CN3065 (4.4–6 В, 500 мА)

Модуль солнечного зарядного устройства для Li-ion/LiPo на базе CN3065 (4.4–6 В, 500 мА)

Миниатюрный модуль на базе специализированной микросхемы CN3065 предназначен для автономной зарядки одноячеечных литий-ионных (Li-ion) и литий-полимерных (LiPo) аккумуляторов с номинальным напряжением 3.7 В (4.2 В в полностью заряженном состоянии) от солнечных панелей или USB-порта. Чип автоматически отслеживает входное напряжение и оптимизирует ток зарядки, позволяя извлечь максимальную мощность из фотоэлектрических элементов.

Технические характеристики

Green (Зеленый): Зарядка завершена (Done) | | Встроенные защиты | От короткого замыкания, терморегуляция, автоперезапуск | | Габариты платы | 40 × 20 мм |

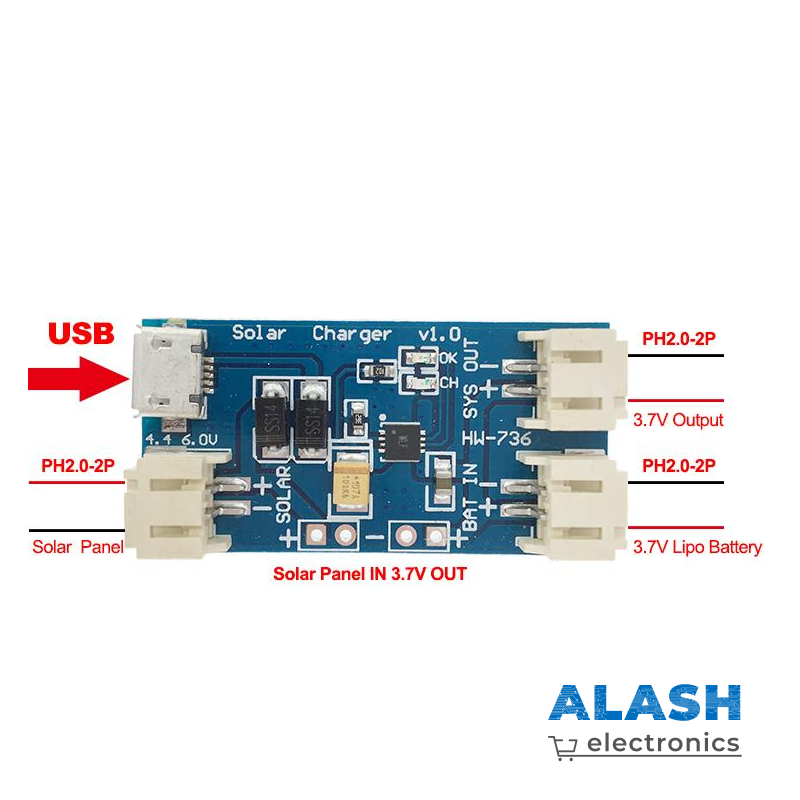

Назначение разъемов и контактов (Pinout)

• Solar In (JST-PH 2.0 / клеммы): Вход для подключения солнечной панели (4.4–6.0 В).
• BAT (JST-PH 2.0): Разъем для подключения одноячеечного аккумулятора 3.7 В.
• Micro-USB: Вход резервной зарядки от сетевого адаптера 5 В или USB-порта ПК.
• SYS / Load (нагрузка): Потребитель (микроконтроллер, датчик) подключается параллельно выходам аккумулятора.

Важно по подключению нагрузки: Чтобы питать проект (например, плату ESP32 или Arduino) во время зарядки, нагрузка подключается параллельно аккумулятору. Убедитесь, что суммарное потребление устройства не превышает ток, отдаваемый солнечной панелью, иначе аккумулятор будет разряжаться.

Область применения

• Автономные IoT-метеостанции: Энергообеспечение беспроводных датчиков температуры, влажности и качества воздуха с передачей данных по Wi-Fi / LoRa / GSM.
• Автономные роботы и роверы: Зарядка бортовых аккумуляторов от солнечной энергии во время простоя.
• Уличное освещение и садовые светильники: Построение умных автономных фонарей с подзарядкой днём и включением по датчику света ночью.
• Портативные PowerBank и трекеры: Запитка GPS-маячков, фиксаторов дикой природы (фотоловушек) и портативных туристических приборов.

Преимущества

1. Оптимизация под солнечные панели: Чип CN3065 поддерживает динамическую подстройку под проседания напряжения солнечной батареи при низкой освещенности, предотвращая сбои процесса зарядки.
2. Два источника питания: Возможность заряжать аккумулятор как от солнечной панели на улице, так и в помещении от обычного Micro-USB кабеля.
3. Удобство подключения (JST-PH 2.0): Наличие стандартных разъемов позволяет быстро подключать популярные LiPo-аккумуляторы и компактные солнечные панели без пайки.
4. Наглядная индикация: Светодиоды на плате четко информируют о текущем статусе (зарядка / полный заряд).
