Описание
В ST8 является продуктом для тестирования сервоприводы, до 28V Выходное напряжение, 8-ми канальный выход сигнала, для измерения силы тока, кривой дисплея и других функций.
4 канала программируемого независимого сигнала, 8 каналов вывода сигнала, точность 1 мс.
4 независимых сбора тока, соответственно, изгиб дисплея.
Несколько режимов измерения (скорость, количество, шаг, линейный).
Выходные широтно-импульсные сигналы с диапазоном от 33 до 1000 Гц.
Различные источники триггера сигнала (внутренние, кнопки, ручки, внешние источники).
Измерьте скорость отклика рулевого механизма с точностью в 1 миллисекунду.
Внешний входной сигнал поддерживает PWM/ PPM/ SBUS с точностью 1 мс.

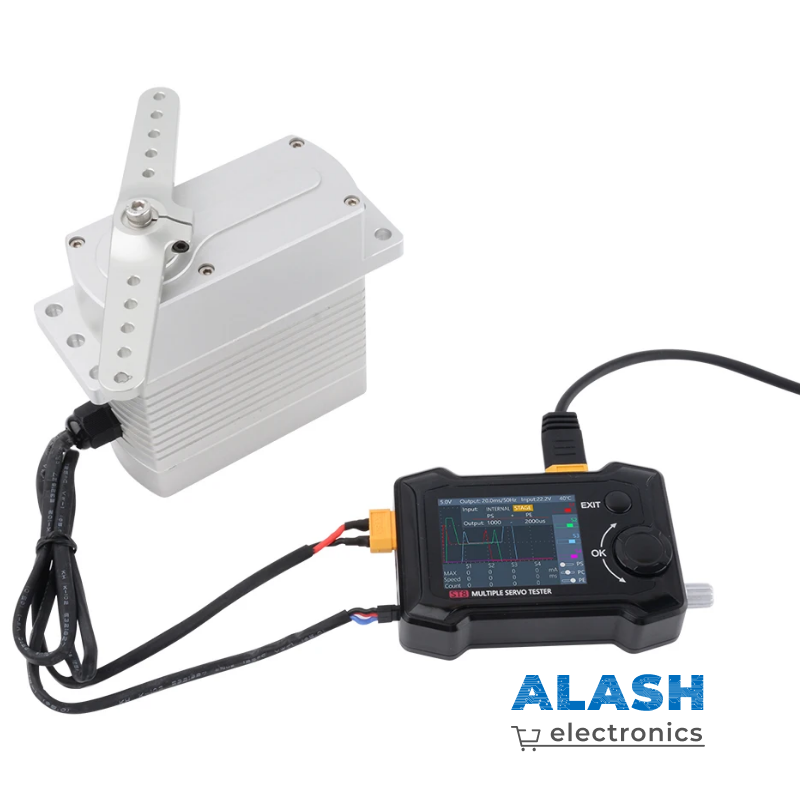

Управляйте сервоприводом с максимальной нагрузкой 100 Вт.
Многоязычная система, вы можете обновить язык, который вам нужен.
Устройство имитирует как флеш-накопитель USB, и файл обновления скопируется для реализации обновления прошивки продукта.
После подключения ST8 к компьютеру через USB-кабель в коробке. Компьютер распознает флэш-накопитель USB под названием «инструментарий». Загрузите приложение для обновления файла. upg на официальном сайте, чтобы перезаписать файлы на USB-накопителе, чтобы обновить прошивку.
Спецификация:
Входное напряжение: 7-28 в @ Макс 10 А
Основной выходной порт: 5,0 в-28,0 в @ Макс 10 А
Порт сигнала: 5,0 V-8,4 V @ Макс 4A/S1-S4
Выходное напряжение: 5,0-8,4 в @ Макс. 4A/S4 Ext.
Выходной сигнал:
100us-2900us @ 33-1000Hz @ S1-S4
PWM 500us-2500us @ S5
PPM 8CH @ S5 SBUS 16CH @ S5
Диапазон вращения P1: 1000us-2000us @ P1
Микро-USB: обновление @ USB3.0

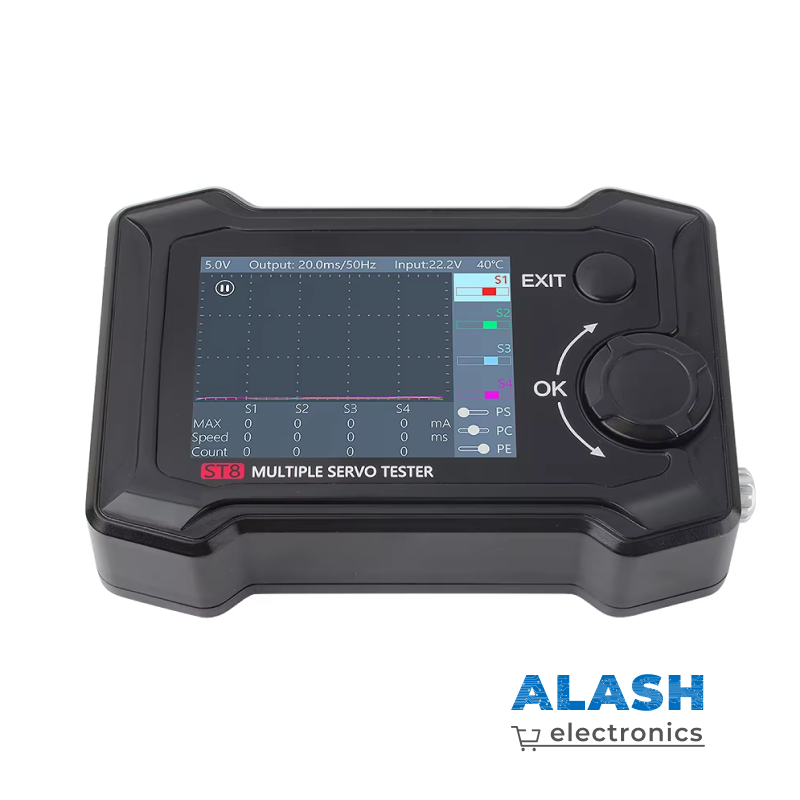

ЖК-дисплей: 2,4 дюймовый TFT RGB с разрешением 320*240
Размер продукта: 99 мм * 68 мм * 26 мм
Вес: 140 г
Цвет: черный
Материал: печатная плата

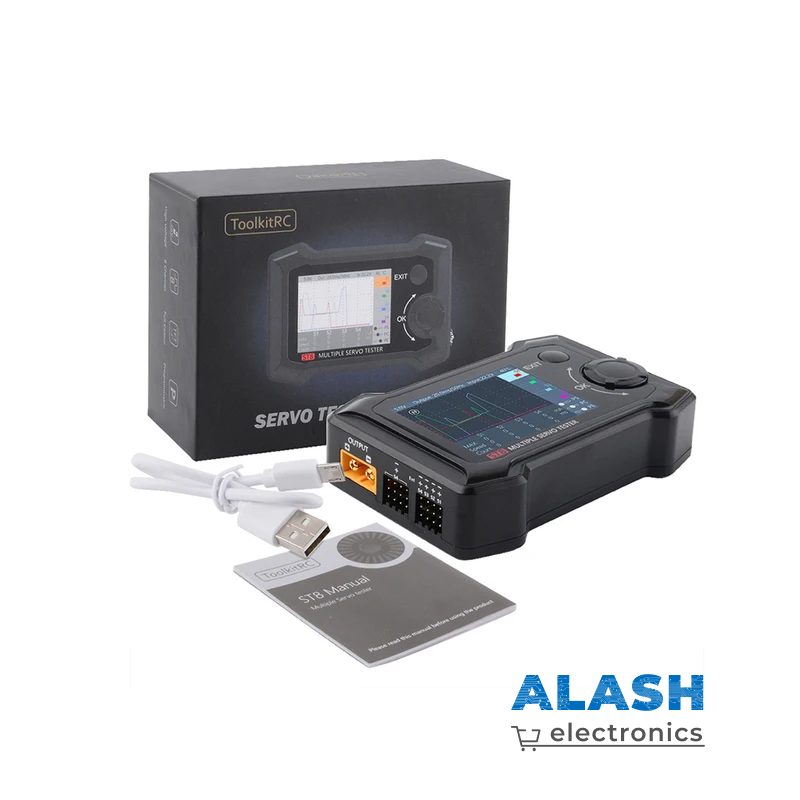

Комплекпосылка ция:
1 * ToolkitRC ST8
1 * USB-кабель
1 * Руководство пользователя
Только выше посылка содержание, другие продукты не прилагаются.
