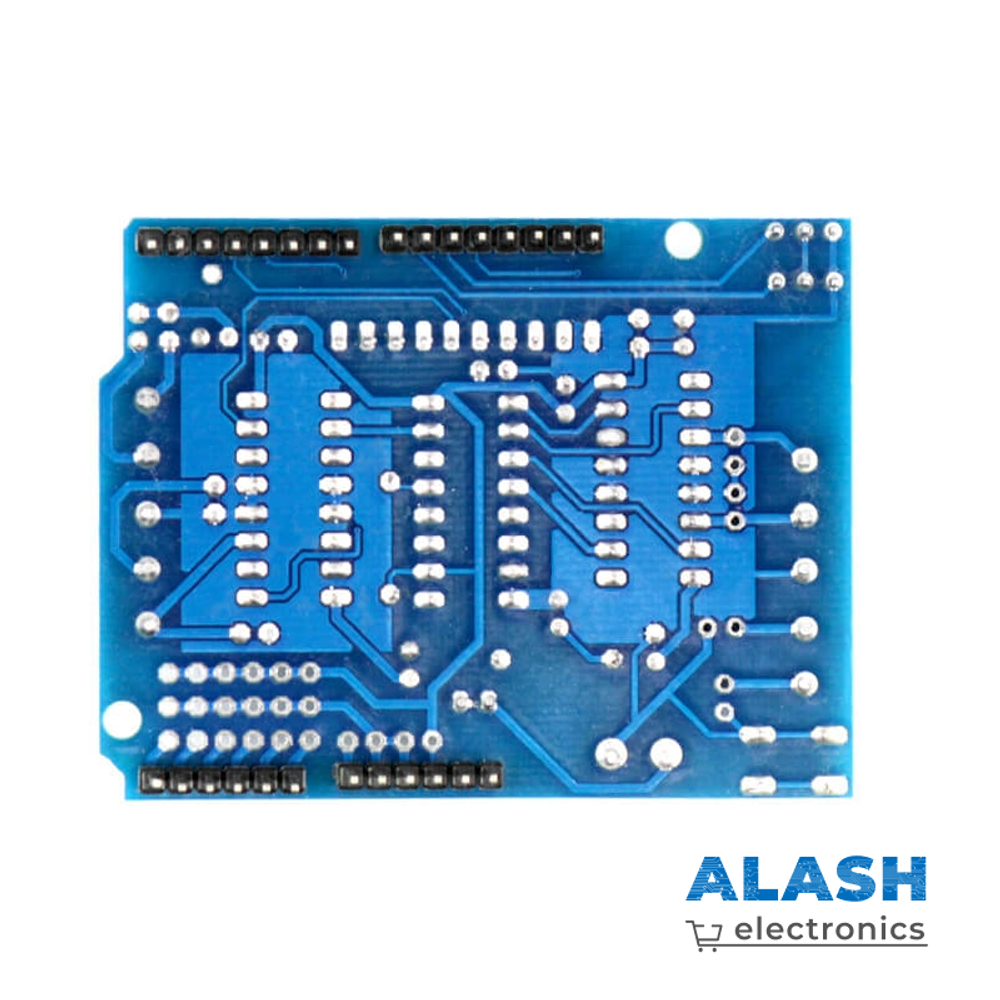

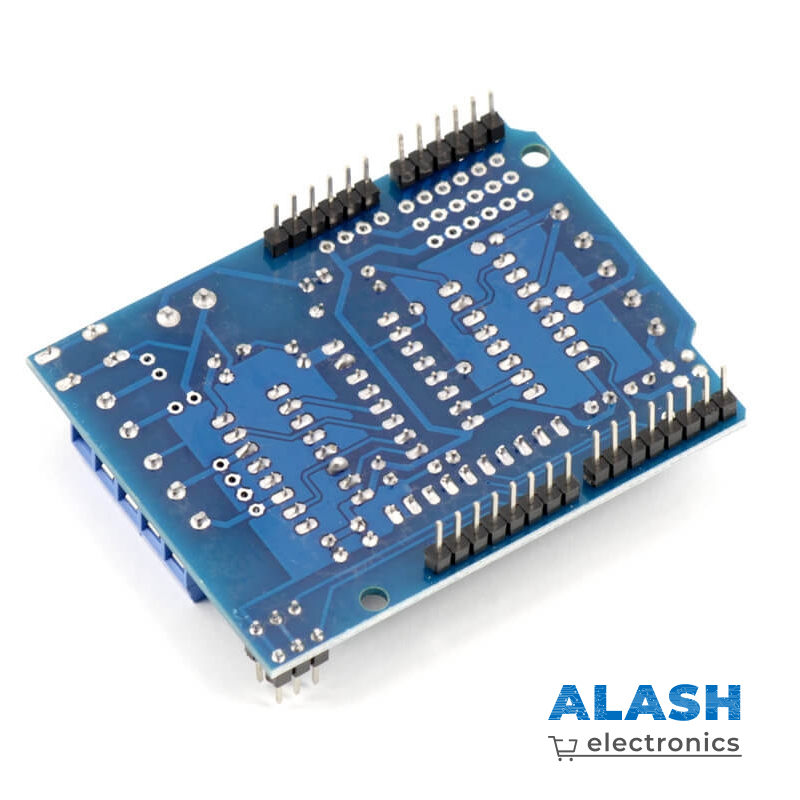

Motor Shield (Плата расширения для двигателей) на L293D

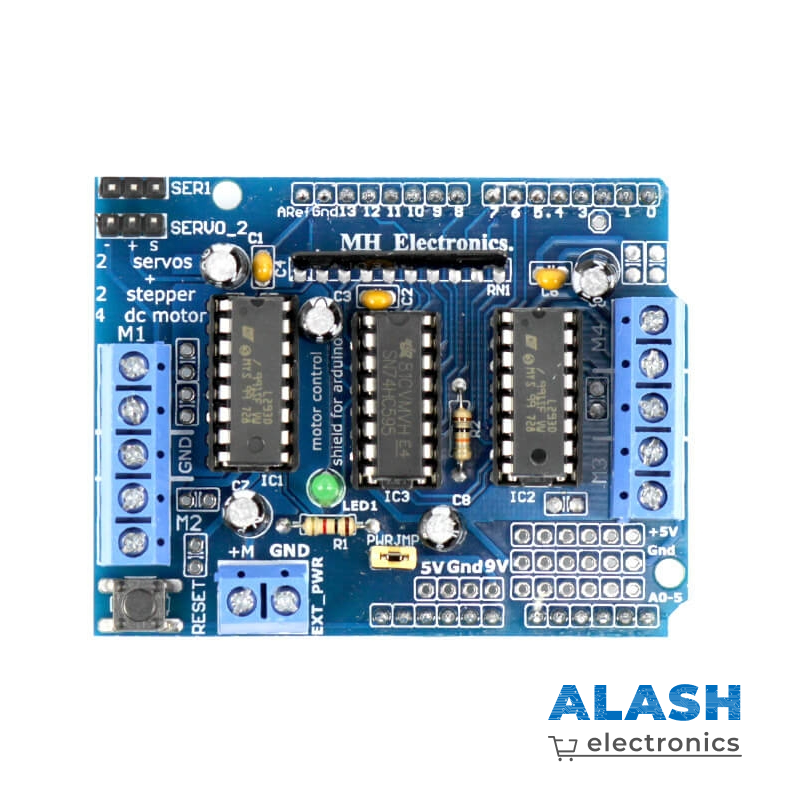

На борту данного шилда имеется две микросхемы L293D (1). Она позволяет управлять слаботочными двигателями с током потребления до 600 мА на канал. На двух пятипиновых клеммниках (2) можно насчитать 4 разъема для подключения двигателей (M1, M2, M3, M4), центральные выводы на пятипиновых клеммниках соединены с землей и служат для удобства при подключении пятипроводных шаговый двигателей. Использование двух микросхем L293D позволяет одновременно подключить 4 моторчика постоянного тока или 2 шаговых двигателя, либо два DC-моторчика и шаговик. Для управления на прямую выводами L-ки (IN1, IN2, IN3, IN4), отвечающимими за выбор направления вращения, необходимо 4 вывода, а для двух микросхем целых 8. Для уменьшения количества управляющих выводов используется сдвиговый регистр 74НС595 (3). Благодаря регистру управление сводится с 8-ми пинов к 4-м. Также, на плату выведены 2 разъема для подключения сервоприводов (4). Управление сервоприводами стандартное с помощью библиотеки Servo.h. Питание силовой части производится либо от внешнего клеммника (5), либо замыканием джампера (6) (питание от клеммника моторов +M соединяется с выводом Vin Arduino). При замкнутом джампере напряжение для объединенного питания должно лежать в пределах от 6 до 12 В.
