Name: Переключатель клавишный (рокерный) KCD1 21×15 мм (KCD1-007, T125)
Brand: Alash Electronics
SKU: 1651
Price: 100 KZT
Availability: InStock

Описание

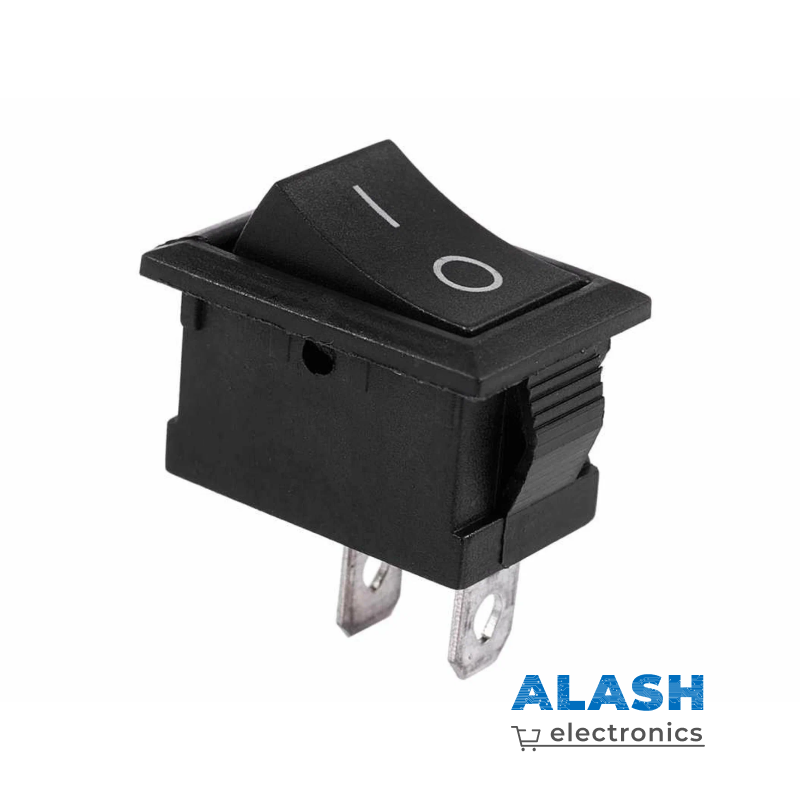

Переключатель клавишный (рокерный) KCD1 21×15 мм (KCD1-007, T125)

Компактный двухпозиционный клавишный (рокерный) выключатель серии KCD1 (модификация KCD1-007). Предназначен для коммутации цепей переменного (AC) и постоянного (DC) тока в бытовой технике, промышленных приборах, блоках питания и робототехнических проектах. Оснащен термостойким корпусом с маркировкой T125 (рабочая температура до +125°C) и стандартными плоскими контактами под пайку или клеммы.

Технические характеристики

Параметр	Значение
Маркировка / Серия	KCD1-007 (Серия KCD1)
Тип переключателя	Клавишный / Рокерный (Rocker Switch)
Конфигурация контактов	SPST (Single Pole, Single Throw / Однополюсный однопозиционный)
Алгоритм работы	ON-OFF (Вкл - Выкл), 2 позиции
Количество контактов (Pins)	2 pin (без подсветки) / 3 pin (с подсветкой)
Номинальный ток и напряжение (AC)	6A 250V AC / 10A 125V AC
Максимальная температура (T-mark)	T125 (до +125°C)
Сопротивление контактов	≤ 50 мОм
Сопротивление изоляции	≥ 100 МОм (при 500V DC)
Диэлектрическая прочность	1500V AC в течение 1 минуты
Электрический ресурс	≥ 10 000 циклов
Монтажное отверстие (посадочный размер)	21 × 15 мм (стандарт прямоугольного выреза)
Габариты лицевой рамки	~21 × 15 мм
Тип выводов	Плоские клеммы под пайку или разъемы тип «мама» 4.8 мм (Faston)
Материал корпуса	Термостойкий пластик (UL94V-2) / контакты из медного сплава с серебряным напылением
Цвет корпуса / клавиши	Черный (стандарт)
Вес	~3–5 г

Ключевые преимущества для SEO и карточки товара

Стандартный посадочный размер (21×15 мм): Оптимальный габарит для установки в корпуса приборов, панелей управления и пластиковые боксы без необходимости подгонки.
Термостойкость T125: Маркировка T125 гарантирует надежную работу переключателя в условиях повышенных температур (до +125°C) внутри корпусов блоков питания и нагревательных приборов.
Универсальность коммутации: Подходит как для бытовых сетей 220V (до 6A), так и для низковольтных DC-цепей (12V / 24V) в автоэлектронике и робототехнике.
Простая установка (Snap-in): Пружинные защелки на корпусе обеспечивают быстрый бессвинцовый монтаж в панель толщиной от 1.0 до 2.5 мм без использования винтов.

Подключение и монтаж

Монтаж в панель: Выключатель вставляется с лицевой стороны панелей через прямоугольный вырез размером 21×15 мм до щелчка защелок.
Электрическое подключение:

Схема разрыва цепи (2-pin): включается в разрыв одного из силовых проводов (фаза или плюс питания).
Выводы рассчитаны под пайку или наконечники-клеммы 4.8 мм.

Область применения

Бытовая и офисная техника: Кухонные приборы, настольные лампы, сетевые фильтры, обогреватели и увлажнители воздуха.
Электроника и DIY: Вводные выключатели питания для блоков питания, зарядных устройств, корпусов проектов на базе Arduino, Raspberry Pi и 3D-принтеров.
Автоэлектрика и портативные приборы: Коммутация 12V/24V оборудования, светодиодных лент, автомобильных аксессуаров и аккумуляторов.
