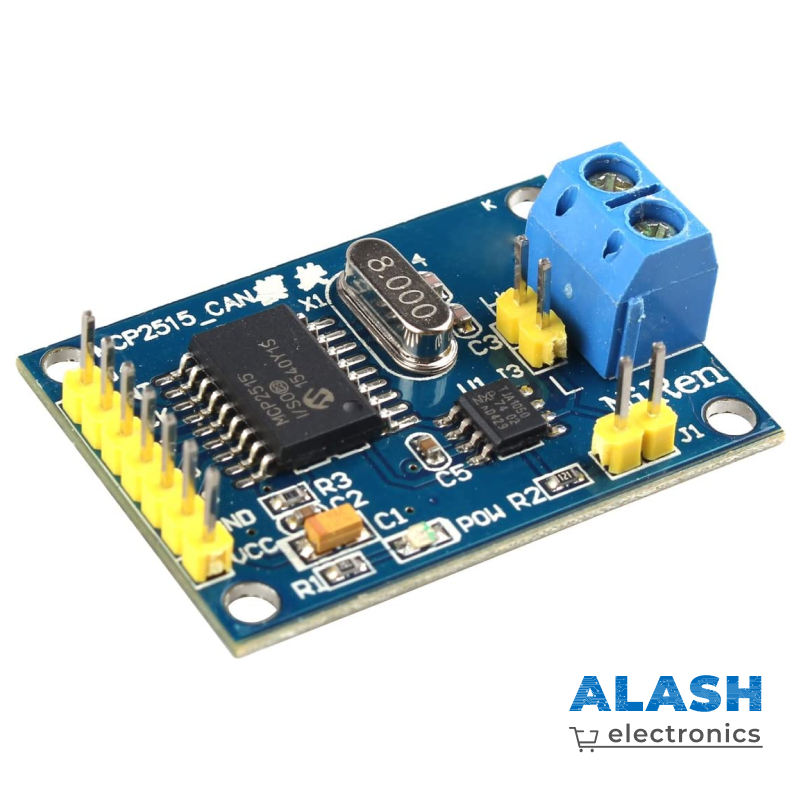

MCP2515 CAN bus модуль с поддержкой SPI протокола + TJA1050 приемник.
Совместим с микроконтроллером Arduino.
Характеристики:
Поддержка V2.0B спецификации, скорость передачи данных 1 МБ/с.
Поле данных — от 0 до 8 байт.
Питание DC 5 В, SPI интерфейс управления протоколом
120 ohm резисторы нагрузки, соответствуют сопротивлению шины, обеспечивают компенсацию емкости привода, и передачу данных на большие расстояния от источника сигнала.
Размеры модуля 4.4×2,8 см
Рабочий ток 5ма и 1μA ток в режиме ожидания
Рабочая температура — (промышленный класс) -40°C…+ 85°C
Описание:
Модуль на ИМС контроллера CAN-шины MCP2515 и ИМС приемопередатчика TJA1050.
MCP2515 — это автономный контроллер CAN-шины со встроенным интерфейсом SPI для связи с микроконтроллерами. Он состоит из трех основных подкомпонентов: модуля CAN, логики управления и блока SPI. Модуль CAN отвечает за передачу и прием сообщений на шине CAN. Логика управления управляет настройкой и работой MCP2515, взаимодействуя со всеми блоками. Блок SPI отвечает за интерфейс связи SPI.
TJA1050 используется как как интерфейс между контроллером MCP2515 и физической шиной CAN.
