2-канальный конвертер логических уровней 3,3—5В

КОНВЕРТЕР-ПРЕОБРАЗОВАТЕЛЬ ЛОГИЧЕСКИХ УРОВНЕЙ IIC I2C ДЛЯ ARDUINO

Данный конвертер-преобразователь логических уровней работает по четырём каналам с двумя парами сигналов: 5-3.3 В и 2.8-1.8 В. Так, взяв лишь этот модуль, можно соединить 3.3 В устройства с 5 В. Он способен понижать или повышать сигнал в обоих направлениях для согласования между собой микросхем с разными уровнями питающих напряжений.

Модуль работает на 4 МОП транзисторах, которые позволяют реализовывать такую двунаправленную схему согласования по всем 4 каналам.

Распиновка конвертер-преобразователя при подключении к устройствам выполняется по следующей схеме:

• Устройство с 5V логикой

  • AVCC подключаем к 5V питанию
  • ASCL подключаем к 5V контакту SCL
  • ASDA подключаем к 5V контакту SDA
  • AGND подключаем к 5V контакту GND

• Устройство с 3.3V логикой

  • BVCC подключаем к 3.3V питанию
  • BSCL подключаем к 3.3V контакту SCL
  • BSDA подключаем к 3.3V контакту SDA
  • BGND подключаем к 3.3V контакту GND

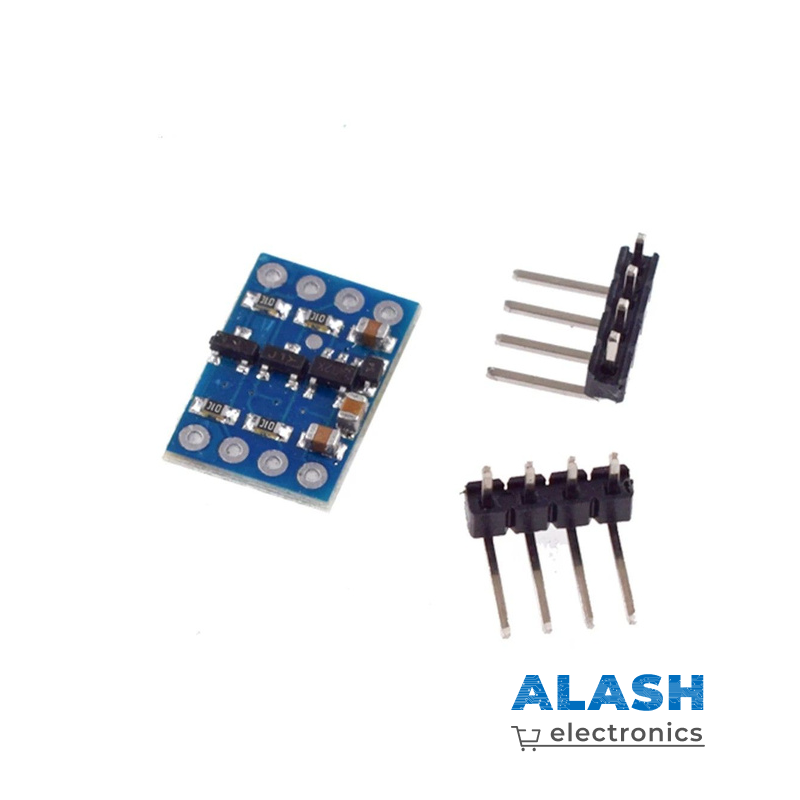

Чтобы воспользоваться конвертером, следует припаять к плате два 6-пиновых коннектора, идущих в комплекте.

ОСНОВНЫЕ ДОСТОИНСТВА:

• Низкая цена
• Компактные габариты

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ:

• Стыковка микроконтроллеров
• Соединение жидкокристаллических дисплеев с ПЛИС
• В низковольтных низкопотребляющих микросхемах
• Роботы
• Летательные аппараты
