Характеристики варианта: разъём V. Артикул: 1417. В интернет-магазине Alash Electronics доступна доставка по Алматы и всему Казахстану.

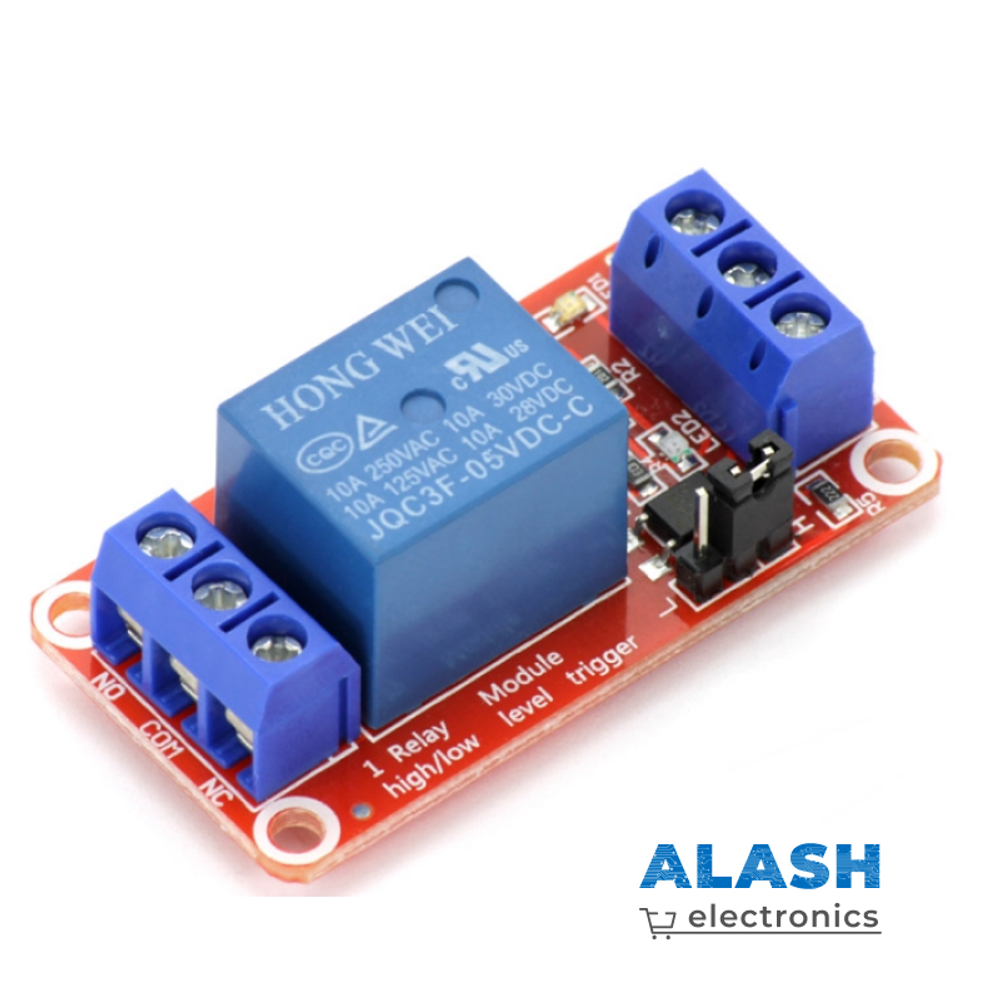

Модуль реле на 1 канал, предназначенный для коммутации нагрузок переменного и постоянного тока через управляющий сигнал от микроконтроллера. Оснащён оптопарой для гальванической развязки управляющей и силовой части, а также перемычкой выбора активного уровня сигнала, что расширяет совместимость модуля с различными платформами и типами логики.
Встроенная оптопара электрически разделяет низковольтную управляющую цепь (микроконтроллер) от высоковольтной силовой части (катушка реле и коммутируемая нагрузка). Это защищает микроконтроллер от помех, скачков напряжения и потенциальных повреждений со стороны силовой цепи, что особенно важно при коммутации сетевого напряжения 220В.
Модуль оснащён перемычкой (джампером), позволяющей выбрать активный уровень управляющего сигнала — срабатывание по высокому (High trigger) или низкому (Low trigger) логическому уровню. Это удобно при работе с разными типами микроконтроллеров и логикой их выходов, включая случаи, когда на старте устройства выход по умолчанию находится в высоком состоянии.
Плата рассчитана на питание катушки реле напряжением 5В, что делает её оптимальным выбором для проектов на Arduino и других 5-вольтовых платформах — модуль можно запитать напрямую от платы микроконтроллера без дополнительного источника питания.
| Параметр | Значение |
|---|---|
| Количество каналов | 1 |
| Напряжение питания модуля/катушки | 5 В DC |
| Гальваническая развязка | Есть (оптопара) |
| Выбор уровня сигнала | Есть (перемычка High/Low trigger) |
| Управляющий сигнал | Логический уровень с GPIO микроконтроллера |
| Максимальный коммутируемый ток (AC) | до 10 А (~250В AC, зависит от модели реле) |
| Максимальный коммутируемый ток (DC) | до 10 А (~30В DC, зависит от модели реле) |
| Индикация состояния | Светодиод состояния реле (обычно присутствует) |
| Разъёмы | Клеммники для нагрузки, штыревые выводы для управления/питания |
