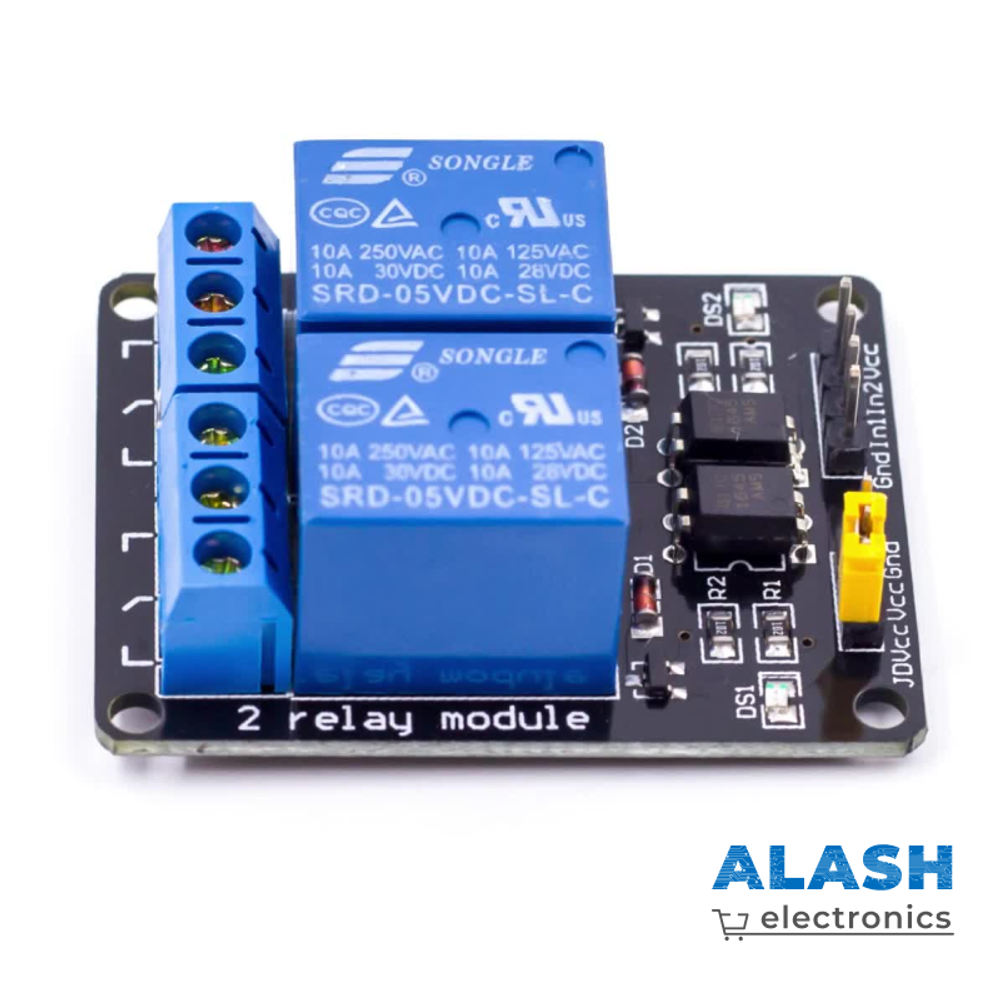

Name: 2-Канальный модуль реле SRD-5VDC-SL-C с опторазвязкой
Brand: Alash Electronics
SKU: 520
Price: 680 KZT
Availability: OutOfStock

Описание

2-Канальный модуль реле с опторазвязкой для Arduino PIC ARM AVR используется для управления различными приборами с большим входным током.

Для использования релейного модуля к нему нужно подключить управляемое устройство. Затем нужно подключить питание 5В к выводам Vcc и Gnd модуля. Потом к управляющим выводам ln1 – ln2 релейного модуля подключается микроконтроллер, компьютер или другое управляющее устройство, после чего можно приступать к работе. К каждому из 2 реле подключен красный светодиод, который будет светиться, когда реле включено. Реле срабатывает при подаче на вход низкого уровня сигнала.

Управление модулем осуществляется с помощью микроконтроллера, компьютера или другого микропроцессорного управляющего устройства. На плате релейного модуля есть джампер для переключения между Gnd-Vcc и Vcc-JDVcc (5В Arduino и 5В источника питания).

Разъём для подачи внешнего питания (JD-VCC VCC GND) используется для того, чтобы обеспечить гальваническую развязку платы Arduino и модуля реле. По умолчанию, на разъёме между штырьками JD-VCC и VCC имеется перемычка. Когда она установлена, модуль использует для питания напряжение, поданное на вывод VCC управляющего разъёма, а плата Arduino не имеет гальванической развязки с модулем. Если нужно обеспечить гальваническую развязку модуля и Arduino, необходимо подавать питание на модуль через разъём внешнего питания. Для этого убирается перемычка, и дополнительное питание подаётся на контакты JD-VCC и GND. При этом питание на вывод VCC управляющего разъёма также подаётся (от +5 В Arduino).

Релейный модуль имеет два интерфейса – для подключения управляющего устройства (микроконтроллера, компьютера) и для подключения управляемых приборов к реле:

для подключения релейного модуля к управляющему устройству используется 4-пиновый интерфейс. Контакты GND и VCC для подключения +5В, выводы ln1 – ln2 для подключения управляющего сигнала;
для подключения управляемых приборов к реле на плате присутствует 6 контактов-зажимов (по 3 на каждое реле).
