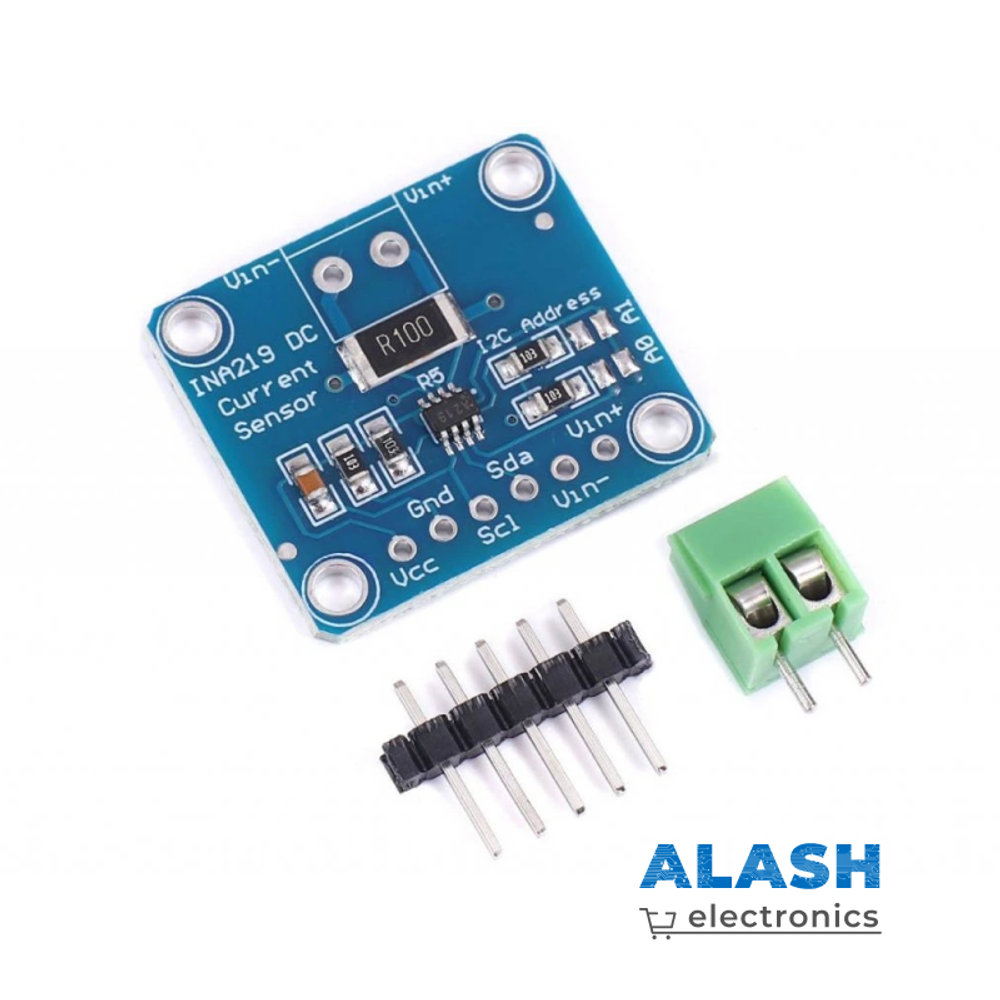

CJMCU-219 (INA219) Цифровой датчик тока и напряжения

CJMCU-219 используется для измерения таких параметров постоянного тока как напряжение, ток и потребляемая мощность. Модуль выполнен на микросхеме INA219 – измерителем тока и напряжения с нулевым дрейфом и обладает малыми размерами и весом при очень больших возможностях и высокой точности измерений. Для увеличения точности в чипе INA219 предусмотрен регистр калибровки.

Микросхема измеряет параметры протекания тока в любом направлении и автоматически переключает полярности измерения. Использовать модуль можно в системах контролирующих процесс заряда/разряда аккумуляторных батарей, источниках питания с контролем напряжения и потребляемого нагрузкой тока. Возможности изменения I2C адреса измерителя позволяют подключить на одну шину до 4-х таких устройств.

Характеристики:

• Напряжение питания: от 3В до 5В;
• Максимальное измеряемое напряжение: 26 В;
• Максимальная измеряемая сила тока: 3.2А;
• Рабочая температура: от -40C до 85C;
• Дрейф в рабочем температурном диапазоне: 100мкВ;
• Разрешение измерителя: 12-бит;
• Интерфейс: I2C;
• Скорость интерфейса: 3,4МГц;
• Фильтрация: х128 отсчетов.
