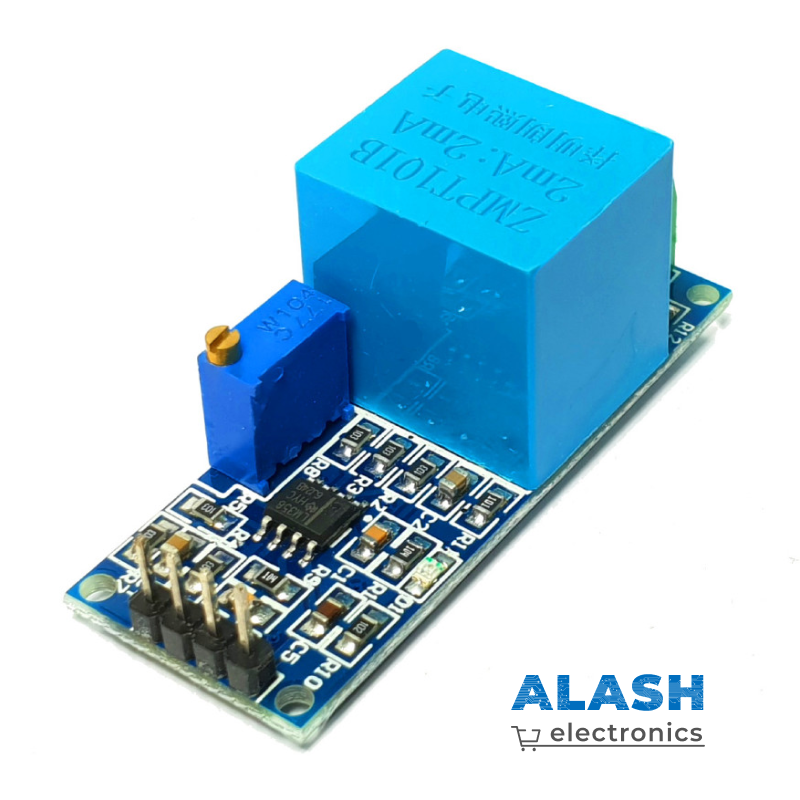

Датчик переменного напряжения ZMPT101B

При помощи датчика ZMPT101B можно измерять переменное напряжение в бытовой сети 220 В и безопасно передавать показания на вход любого микроконтроллера со встроенным АЦП. Arduino модуль измерения напряжения, основан на маломощном трансформаторе. За счет которого показания не искажаются и полностью повторяют форму сигнала на выходе сенсора. Датчик безопасен, так как имеет гальваническую развязку от высоковольтного входа. Для калибровки показаний измеряемого напряжения, на модуле есть подстроечный резистор, при помощи которого можно довольно точно подстроить показания. Учитывая стоимость датчика, на сегодняшний день аналогов ему нет.

Характеристики:

Измеряемое напряжение

0 - 1000 В

Напряжение изоляции

4000 В

Ток обмоток

2 мА

Напряжение питания

4 .. 12 В

Индикация питания

светодиод

Рабочая температура

-40 .. +70°C

Размеры платы

49,5 x 19.4 мм

Размеры

50 × 20 × 25 мм

Вес

25 г
