Описание

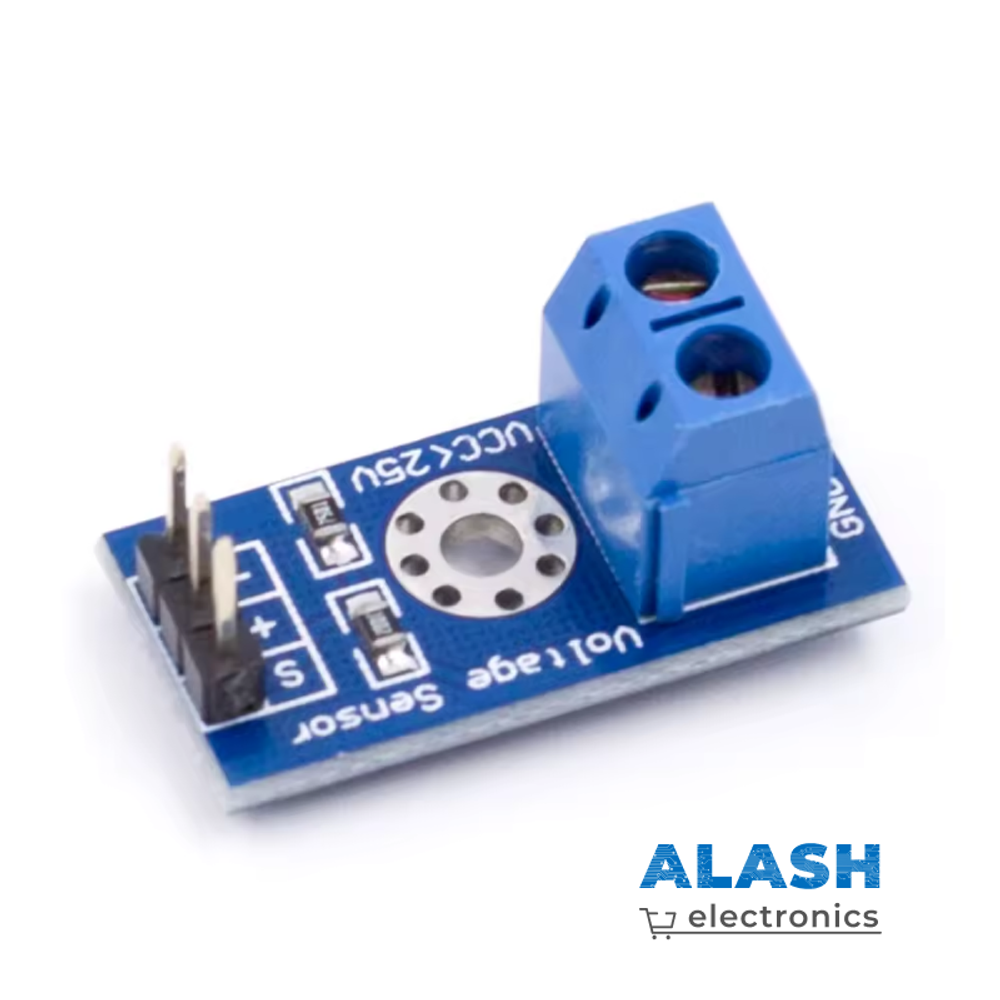

Модуль датчика напряжения (вольтметр) для измерения напряжения в диапазоне 0 – 25 В. На плате реализован резистивный делитель напряжения с коэффициентом 1:5, то есть на входе модуля напряжение может изменяться от 0 до 25 В, а на выходе оно будет пропорционально распределено по отрезку от 0 до 5 В.
Модуль с одной стороны снабжён винтовыми клеммниками для подключения к измеряемому участку цепи. С другой стороны три вывода. Сигнальный вывод подключается к аналоговому выводу платы, минус к земле, а плюс не задействован.
Назначение контактов:
- VCC и GND – выводы измеряемого источника напряжения (0 – 25 В);
- S – аналоговый вывод, подключенный к аналоговому выводу микроконтроллера;
- + – не подключен;
- — – контакт заземления, подключенный к GND микроконтроллера.
