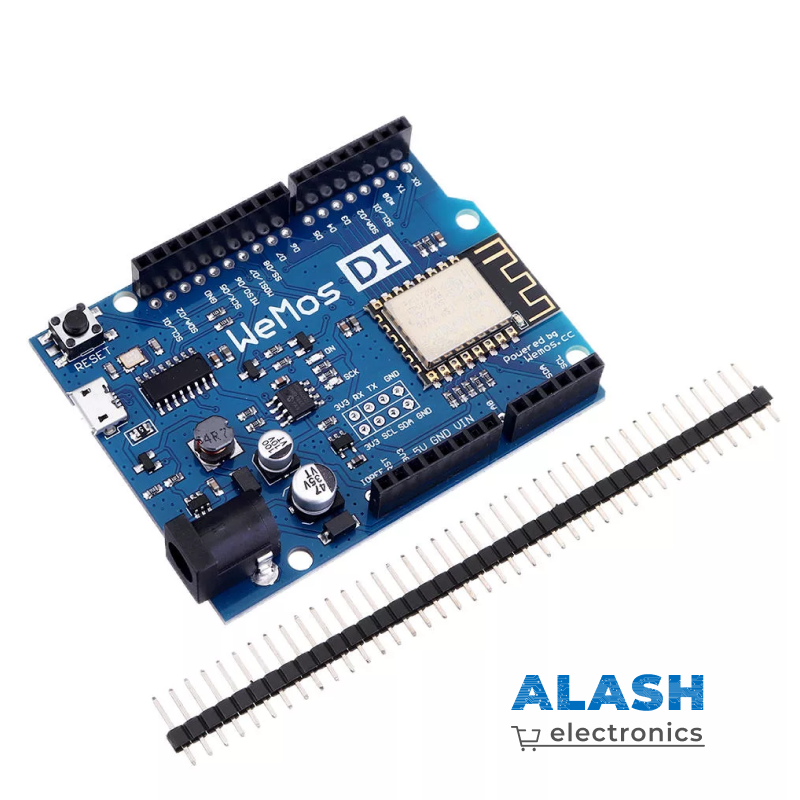

Контроллер с Wi-Fi WeMos D1 R2 на ESP8266

WeMos D1 R2 на ESP8266 - микроконтроллерная плата разработчика, совместимая с Arduino UNO по расположению выводов. Позволяет использовать многие "шилды", предназначенные для Arduino UNO.

Достоинства:

• Мощный 32-битный микроконтроллер;
• Совместимость с шилдами Arduino UNO;
• Встроенный Wi-Fi;
• USB-UART конвертер.

Примеры использования:

• Контроллер и датчики умного дома;
• Метеостанция «Народного мониторинга»;
• Простой веб-сервер;
• Устройства с управлением через веб-интерфейс;
• Wi-Fi-глушилка (джаммер).

Спецификация:

• Контроллер: ESP8266, однокристальная система на основе Tensilica L106 с ультра-низким энергопотреблением
• Тактовая частота: 80 МГц (до 160 МГц)
• Рабочее напряжение: 3.3 В
• Напряжение питания: 5 В
• Потребляемый ток: до 300 мА
• Флеш-память: 32 МБит / 4 МБайт
• Диапазон частот: 2.4ГГц-2.5ГГЦ (2412М-2484М)
• Режимы WiFi: Клиент, Программная точка доступа, Клиент+Программная точка доступа (station, softAP, station+softAP)
• Защита: WPA-PSK, WPA2-PSK
• Шифрование: WEP, TKIP, AES
• Протоколы WiFi: 802.11 b/g/n
• Выводы общего назначения (вход/выход, GPIO): 11
• Аналоговый вход: 1, разрядность 10-бит
• Максимальный ток на контакт общего назначения: 12 мА, рекомендуемый 6 мА
• Технология STBC, 1x1 MIMO, 2x1 MIMO
• Выходная мощность в режиме 802.11b: +20dBm
• Интерфейсы: GPIO, UART, I2C, HSPI, PWM
• Скорость передачи данных: 300-4608000 бод, по умолчанию 115200 бод
• Встроенный переключатель приёма/передачи, согласующий высокочастотный трансформатор, усилитель мощности
• Встроенные блоки: согласования сети, фазовой автоподстройки частоты, управления питанием, блоки регулирования
• Антенна WiFi: PCB, разведена на плате в виде дорожки
• Поддержка Arduino, NodeMCU, MicroPhyton
• Поддержка файловой системы SPIFFS
• Поддержка функций Smart Link для устройств на Andriod и iOS
• Поддержка АТ-команд, Облачного Сервера и Наборов Разработки (SDK), обновление прошивки

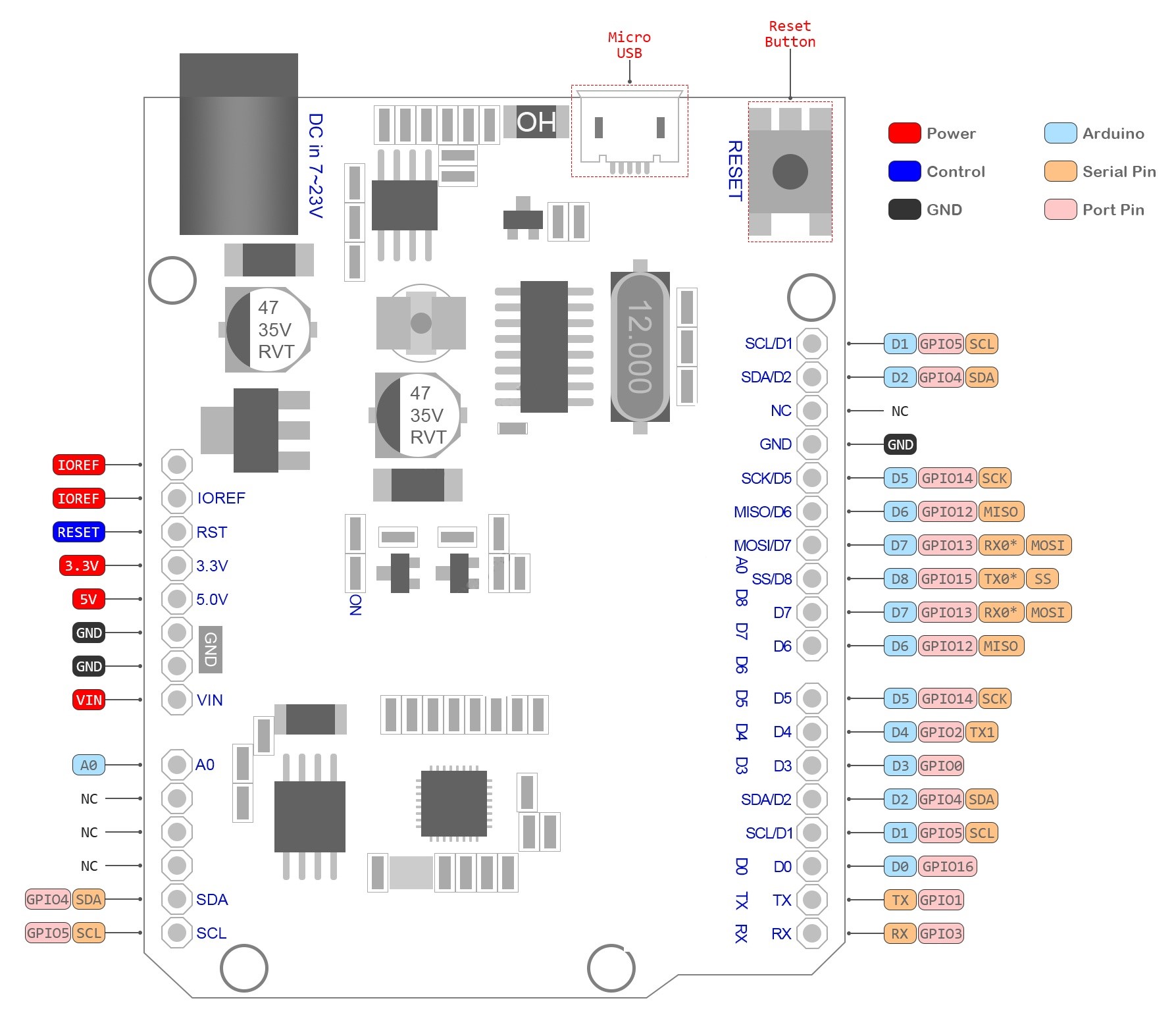

Расположение выводов:

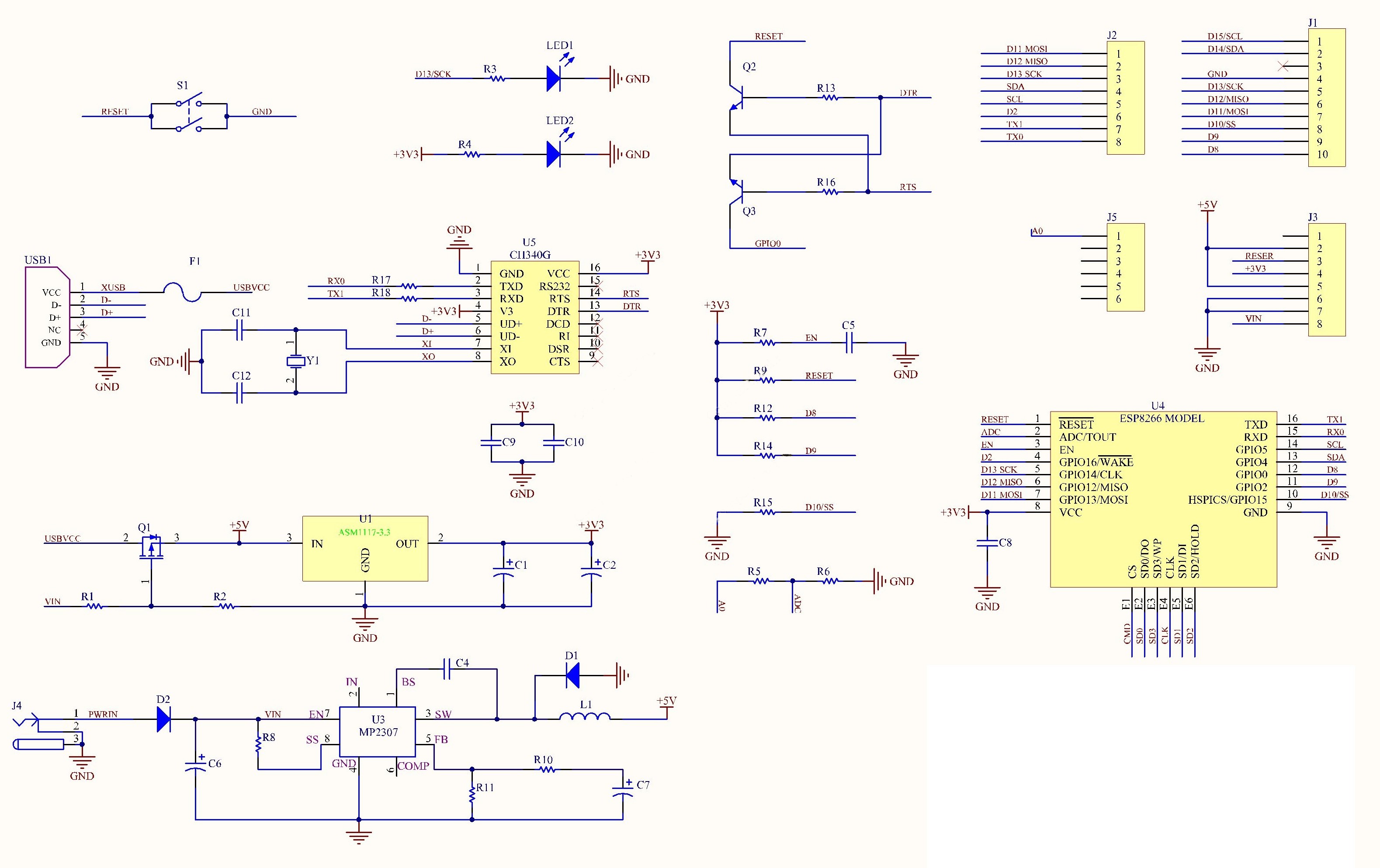

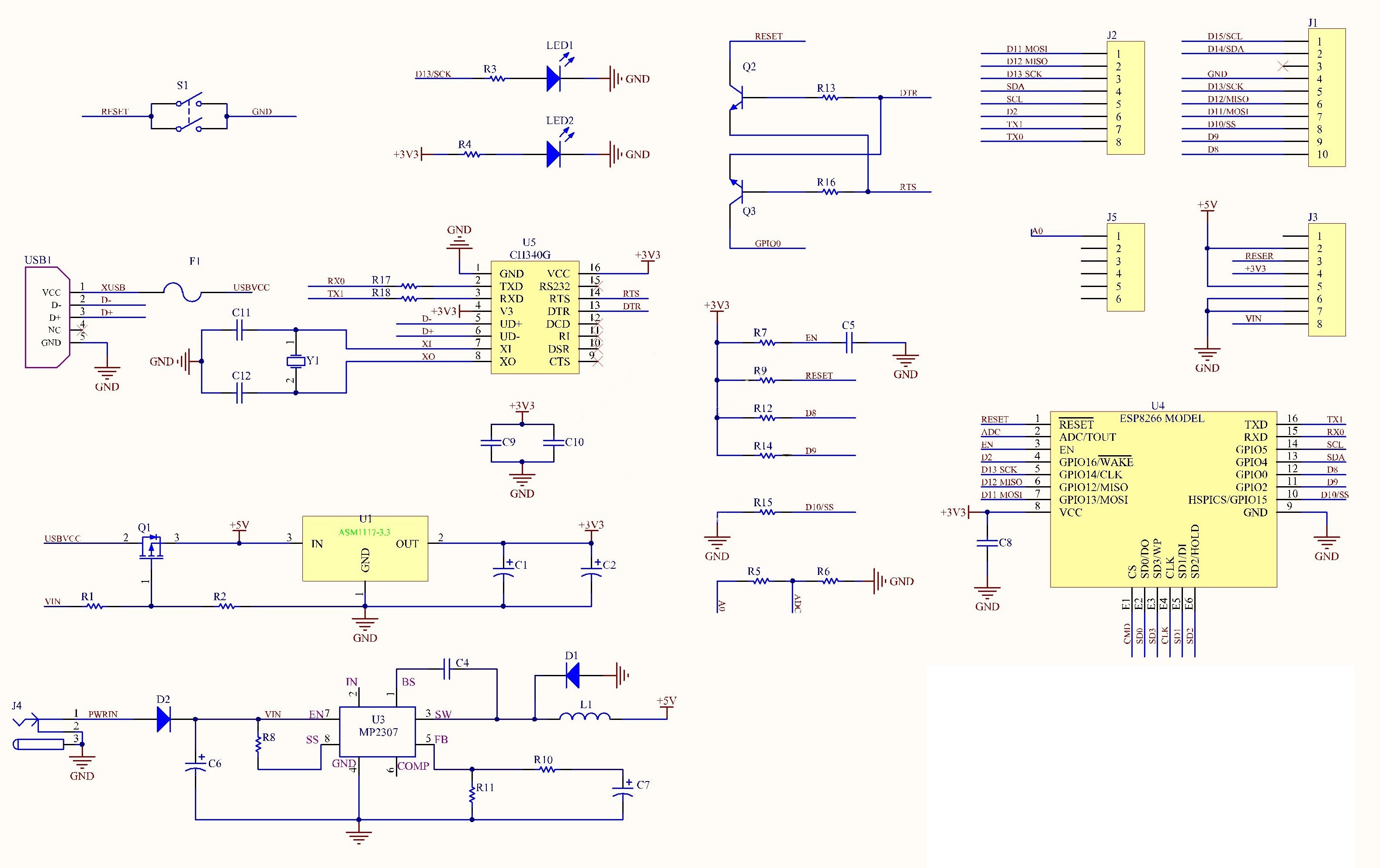

Принципиальная схема:
